11.2.3 轮廓弯边

“轮廓弯边”命令是通过拉伸表示弯边截面轮廓来创建弯边特征的。可以使用“轮廓弯边”命令创建新零件的基本特征或者在现有的钣金零件上添加轮廓弯边特征，可以创建任意角度的多个折弯特征。

选择“菜单”→“插入”→“折弯”→“轮廓弯边”命令，或依次单击“主页”选项卡→“折弯”组→“轮廓弯边”图标，打开如图11-14所示的“轮廓弯边”对话框。

“轮廓弯边”对话框中部分选项的功能如下。

（1）类型-基本：可以使用基本轮廓弯边命令创建新零件的基本特征。

（2）宽度选项：包括“有限”和“对称”选项。示意图如图11-15所示。

●有限：指创建有限宽度的轮廓弯边的方法。

●对称：指用二分之一的轮廓弯边宽度值来定义轮廓两侧距离来定义轮廓弯边宽度创建轮廓弯边的方法。

（3）斜接角：设置轮廓弯边开始端和结束端的斜接角度。

（4）使用法向除料法进行斜接：用来定义是否采用法向切槽方式斜接。

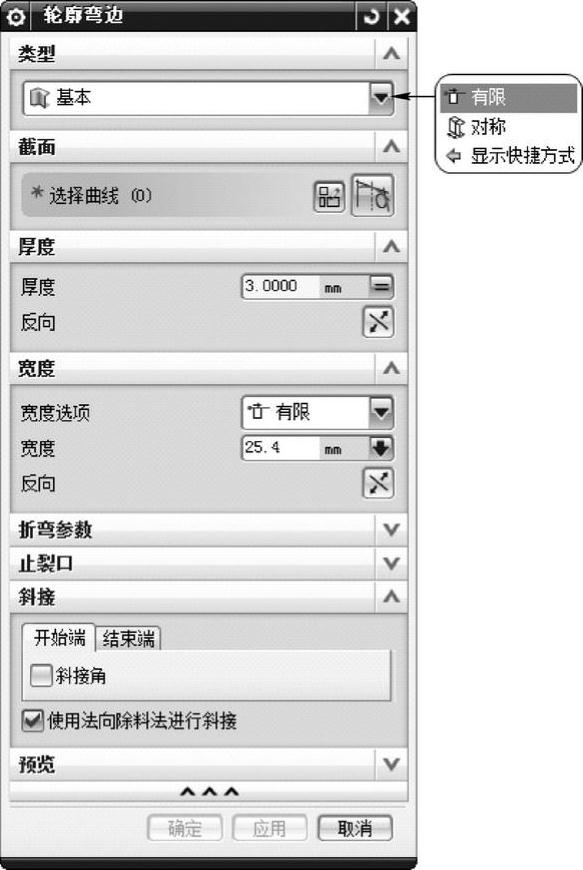

图11-14 “轮廓弯边”对话框

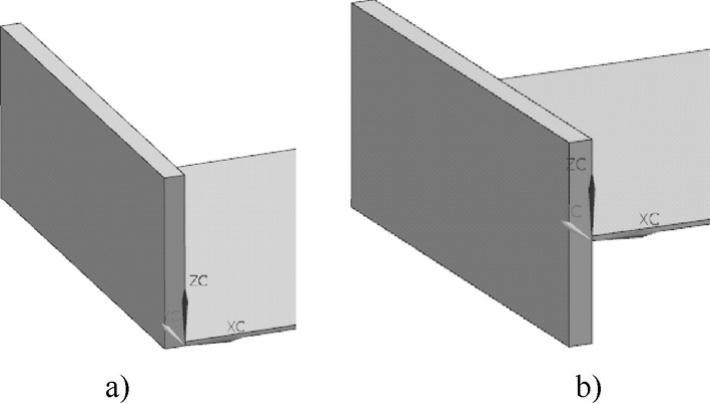

图11-15 宽度示意图

a）有限 b）对称
