1.7.8 建模参数设置
选择“菜单”→“首选项”→“建模”命令，打开如图1-48所示的“建模首选项”对话框。该对话框用于设置建模参数和特性，如距离公差、角度公差、密度、密度单位和曲面网格。一旦定义了一组参数，随后生成的所有对象都符合那些特殊设置。“建模首选项”对话框中所有选项功能介绍如下。

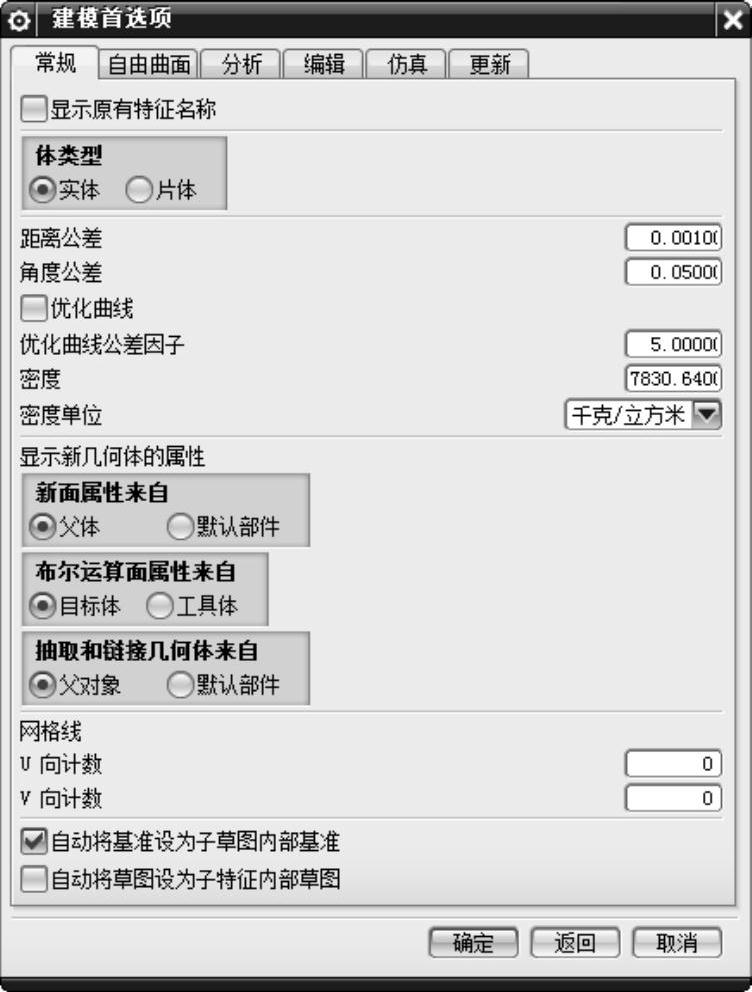

图1-48 “建模首选项”对话框
1.常规
（1）体类型：该选项组用于设置当生成依附于曲线的某种类型的体时，是生成一个实体还是片体，可在“实体”与“片体”之间切换。该选项可与“通过曲线网格”“通过曲线”“扫掠”“截面”和“直纹”等自由形式特征生成选项及“拉伸体”与“旋转体”特征生成选项一起使用。
（2）距离公差：该选项用于设置建模距离公差。在“建模”中，可使用这个公差值来生成扫掠、旋转实体、正在截取的实体和许多其他功能。例如，生成片体时，距离公差指定原先曲面上的对应点与生成的B曲面之间的最大允许距离。
（3）角度公差：这个选项可以设置角度公差。角度公差是在对应点的曲面法向之间的最大允许角度，或在对应点的曲线切向矢量之间的最大允许角度。
（4）密度：该选项可以将指定的默认密度值设置给当前部件中随后生成的实体。
（5）密度单位：此选项可以将指定的默认密度单位设置给当前部件中随后生成的实体。改变密度单位将会使系统根据新的单位重新计算当前的密度值。如果需要，仍然可以改变密度值。
(6)网格线：此选项可以指定正在生成的体的面上U和V方向的网格曲线的数量。如果“U向计数”和“V向计数”都是0，则网格显示将添加到所有新生成的、曲面类型为B曲面、偏置曲面、拉伸面或外部面的面中。网格也将被添加到所有自由曲面和扫掠特征的面中。网格曲线仅仅是一个显示特征。网格曲线的数量不会影响实际曲面的精确度。然而，如果网格数量太少，曲面可能会显示为锯齿状。为保持较为光顺的显示，就应该使用更多数量的网格曲线。
2.更新
“更新”选项卡如图1-49所示。
（1）特征/标记：此选项可在生成和编辑特征的过程中，控制系统多长时间设置一次更新所使用的内部标记。例如，一个值为5的“特征/标记”，意味着在生成或编辑五个特征后将设置一个标记。有了这些标记，就只能对最新的修改进行更新。同UG早期版本所要求的一样，整个模型不再需要更新。当编辑特征时，系统将最近的先前标记定位到该特征上。通常，只有在标记后生成或编辑的特征才可以更新。有时，如果一些其他特征直接与在标记后生成或编辑的特征相关，则它们也会被更新。 提示：
特征/标记的值越小，在更新模型时，重新生成的特征的数量就越少。然而，值越小，对系统资源（如内存和硬盘空间）的要求也越高。

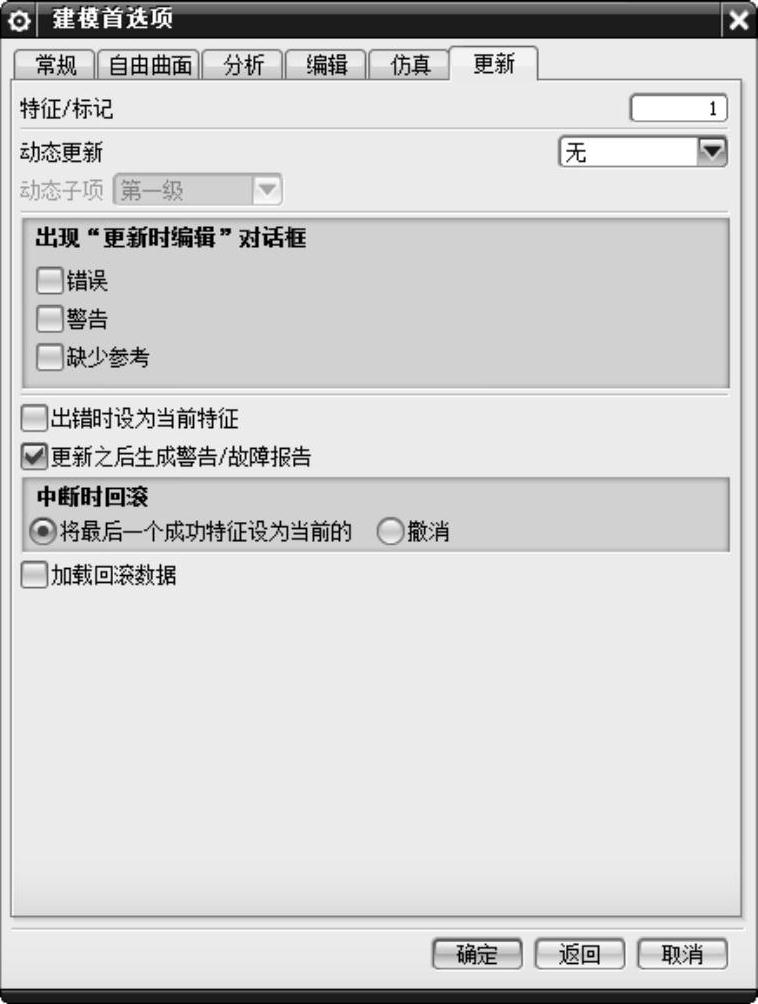

图1-49 “更新”选项卡
（2）动态更新：该下拉列表框用于指定系统在更新体的父曲线、样条、桥接曲线、直线或弧时，实时动态显示该体如何改变。正在改变的体的显示是临时的，直到完成编辑操作，它才变为永久的。该下拉列表中有3个选项。
●连续：当移动鼠标编辑父曲线时，子体连续动态更新。当编辑体的父曲线时，此设置提供了来自图形显示的实时动态响应。当连续动态更新没有过多地降低系统速度时，可使用此设置。
●增量：在编辑父曲线（例如，拖动艺术样条极点）时，每次停止移动鼠标，子体就动态更新一次。当连续动态更新过多而降低系统速度时，可使用此设置。
●无：在编辑体的父曲线的过程中禁用“动态更新”。
（3）动态子项：此下拉列表框从属于“动态更新”下拉列表框，用于决定其父曲线正在被编辑的体显示的动态更新程度。其下拉列表中有2个选项。
●第一级：选中该选项后，在编辑过程中，只有那些直接从曲线或正在编辑的曲线中衍生出的特征才动态更新。“第一级”被定义为第一个体，它可以从曲线中衍生出来，并且它不是隐藏的或放置在不可见层上的。
●所有级别：选中该选项后，允许那些依附曲线或正在编辑的曲线的所有特征在编辑过程中动态更新。如果在“动态更新”下拉列表框中选择“无”，系统将忽略“动态子项”设置。
如果通过选择“菜单”→“编辑”→“特征”→“编辑参数”命令，编辑样条、直线、弧和桥接特征，则会忽略“动态子项”设置。
3.自由曲面
“自由曲面”选项卡如图1-50所示。
（1）曲线拟合方法：此选项组控制当必须用样条逼近曲线时所使用的拟合方式，有3种选择。
●三次：使用阶次为3的样条。如果需要将样条数据转移到另外一个只支持阶次为3的样条的系统上，就必须使用这个选项。
●五次：使用阶次为5的样条。用五次拟合方式生成的曲线，其段的数量比那些用三次拟合方式生成的曲线的段的数量少，而且更容易通过移动极点来进行编辑。曲率分布更光顺，并且可以更好地复制真实曲线的曲率特性。
●高阶：使用更为高次的样条曲线拟合，要求曲线光顺性更高，但一般不常用。
（2）自由曲面构造结果：这个选项组可以在使用“通过曲线”“通过曲线网格”“扫掠”和“直纹”选项时控制自由形式特征的生成，其下有两个选项。
●平面：该单选按钮用于设置“打开”并且生成几何体将产生平面时，是否生成一个有界平面。
●B曲面：该单选按钮用于告知系统总是生成B曲面。使用有界平面代替B曲面可提高后续应用的性能和可靠性。然而，如果曲面的等参数曲线或流线对应用非常重要，则B曲面选项可以控制这些数据。

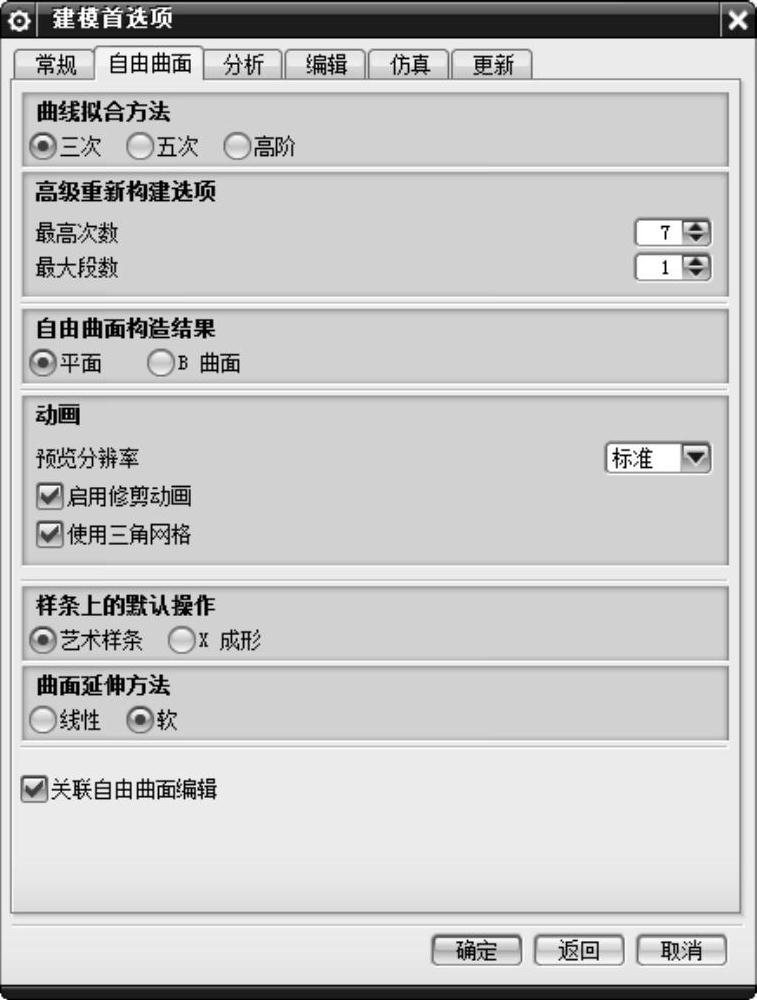

图1-50 “自由曲面”选项卡
