9.2.1  延伸

9.2.1 延伸

选择“菜单”→“插入”→“弯边曲面”→“延伸”命令，或者依次单击“曲面”选项卡→“曲面”组→“更多”库→“弯边曲面”库→“延伸曲面”图标，系统打开如图9-78所示的“延伸曲面”对话框。

该选项让用户从现有的基片体上生成切向延伸片体、曲面法向延伸片体、角度控制的延伸片体或圆弧控制的延伸片体。

“延伸曲面”对话框中部分选项的功能如下。

（1）边：选择要延伸的边后，选择延伸方法并输入延伸的长度或百分比以延伸曲面。

●相切：该选项让用户生成相切于面、边或拐角的体。切向延伸通常是相邻于现有基面的边或拐角而生成的，这是一种扩展基面的方法。这两个体在相应的点处拥有公共的切面，因而，它们之间的过渡是平滑的，示意图如图9-79所示。

图9-78 “延伸曲面”对话框

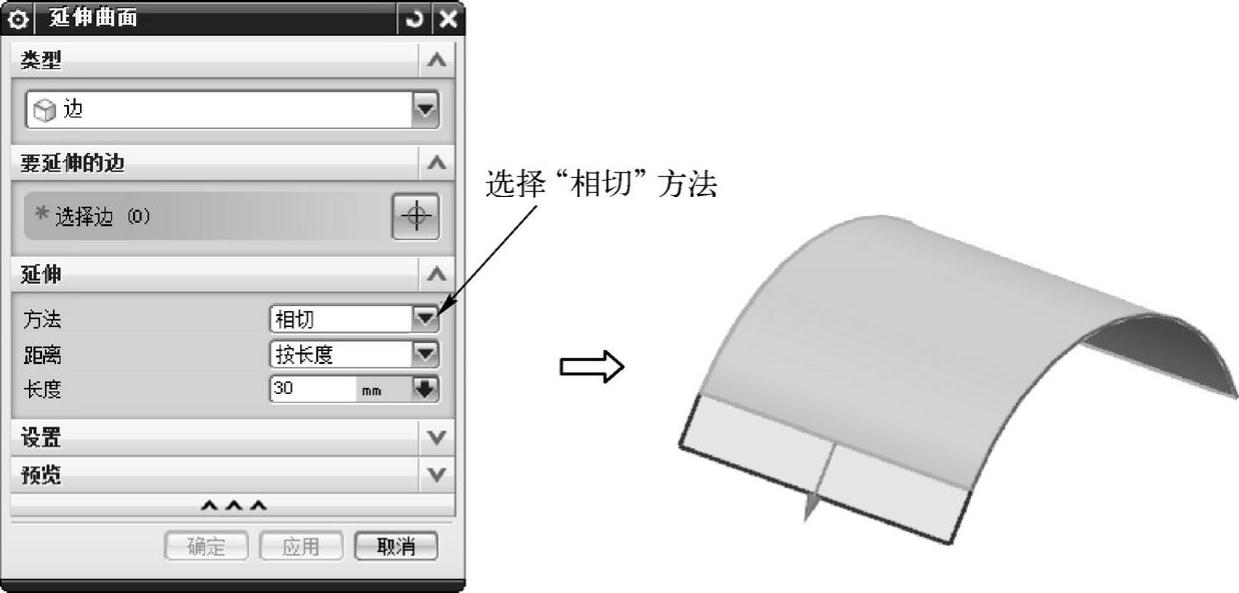

图9-79 相切示意图

●圆形：该选项让用户从光顺曲面的边上生成一个圆弧的延伸。该延伸遵循沿着选定边的曲率半径，示意图如图9-80所示。

要生成圆弧的边界延伸，选定的基曲线必须是面的未裁剪的边。延伸的曲面边的长度不能大于任何由原始曲面边的曲率确定半径的区域的整圆的长度。

（2）拐角：选择要延伸的曲面，在“%U长度”和“%V长度”文本框中输入拐角长度，示意图如图9-81所示。

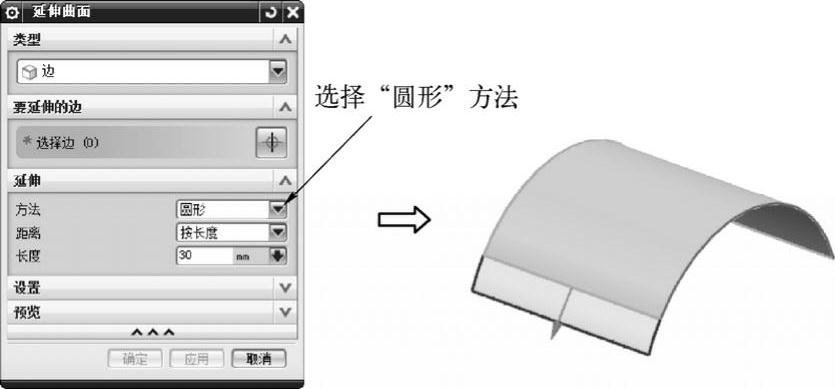

图9-80 “圆形”示意图

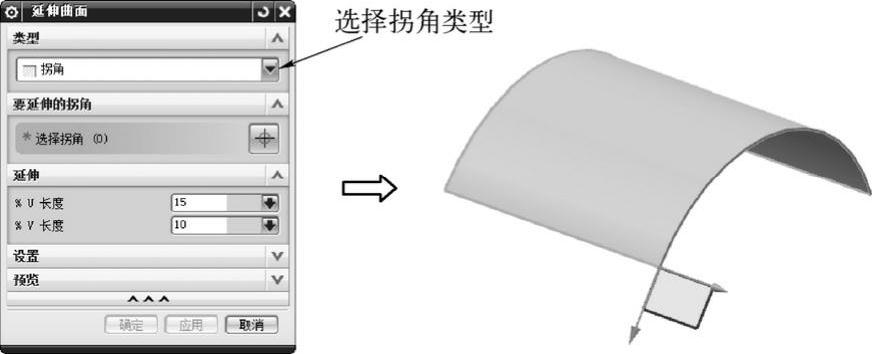

图9-81 拐角示意图
