9.1.5 通过曲线网格
选择“菜单”→“插入”→“网格曲面”→“通过曲线网格”命令，或者依次单击“曲面”选项卡→“曲面”组→“网格曲面”库→“通过曲线网格”图标
，系统会打开如图9-20所示的“通过曲线网格”对话框。
该选项让用户从沿着两个不同方向的一组现有的曲线轮廓（称为线串）上生成体，如图9-21所示。生成的曲线网格体是双三次多项式的。这意味着它在U向和V向的次数都是三次的（阶次为3）。该选项只在主线串对和交叉线串对不相交时才有意义。如果线串不相交，生成的体会通过主线串或交叉线串，或两者均分。
“通过曲线网格”对话框中相关选项的功能如下。
（1）第一主线串：约束该实体，使得它和一个或多个选定的面或片体在第一主线串处相切或曲率连续。
（2）最后主线串：约束该实体，使得它和一个或多个选定的面或片体在最后一条主线串处相切或曲率连续。
（3）第一交叉线串：约束该实体，使得它和一个或多个选定的面或片体在第一交叉线串处相切或曲率连续。
（4）最后交叉线串：约束该实体，使得它和一个或多个选定的面或片体在最后一条交叉线串处相切或曲率连续。
（5）着重：让用户决定哪一组控制线串对曲线网格体的形状最有影响。
●两者皆是：主线串和交叉线串（即横向线串）有同样效果。

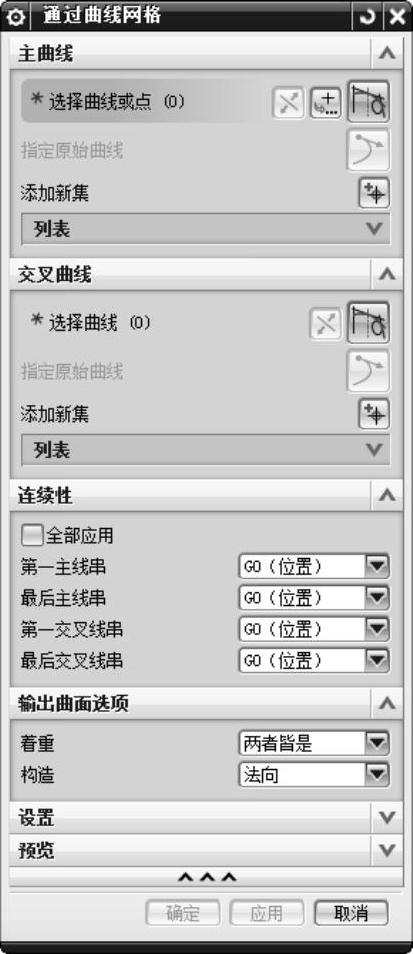

图9-20 “通过曲线网格”对话框

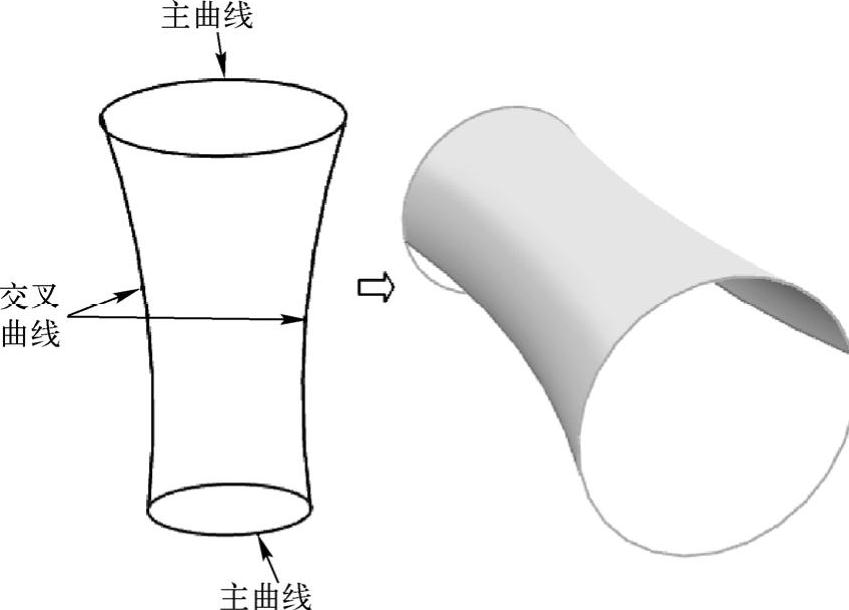

图9-21 “通过曲线网格”构造曲面示意图
●主线串：主线串更有影响。
●交叉线串：交叉线串更有影响。
（6）构造：该下拉列表中有3个选项。
●法向：使用标准过程建立曲线网格曲面。
●样条点：让用户通过为输入曲线使用点和这些点处的斜率值来生成体。对于此选项，选择的曲线必须是有相同数目定义点的单根B曲线。
这些曲线通过它们的定义点临时地重新参数化（保留所有用户定义的斜率值）。这些临时的曲线用于生成体。这有助于用更少的补片生成更简单的体。
●简单：建立尽可能简单的曲线网格曲面。
（7）重新构建：该选项可以通过重新定义主曲线或交叉曲线的阶次和节点数来帮助用户构建光滑曲面。仅当“构造”选项为“法向”时，该选项可用。
●无：不需要重构主曲线或交叉曲线。
●次数和公差：该选项通过手动选取主曲线或交叉曲线来替换原来曲线，并为生成的曲面其指定U/V向阶次。节点数会依据G0、G1、G2的公差值按需求插入。
●自动拟合：该选项通过指定最小阶次和分段数来重构曲面，系统会自动尝试利用最小阶次来重构曲面，如果还达不到要求，则会再利用分段数来重构曲面。
（8）G0/G1/G2：该数值用来限制生成的曲面与初始曲线间的公差。G0默认值为位置公差；G1默认值为相切公差；G2默认值为曲率公差。
