冲压除料是指用一组连续的曲线作为裁剪的轮廓线，沿着钣金零件体表面的法向进行裁剪，同时在轮廓线上建立弯边的过程。

选择“菜单”→“插入”→“冲孔”→“冲压除料”命令，或者依次单击“主页”选项卡→“凸模”组→“冲压除料”图标，打开如图11-69所示的“冲压除料”对话框。

“冲压除料”对话框中部分选项的功能如下。

（1）深度：指钣金零件放置面到弯边底部的距离。

（2）侧角：指弯边在钣金零件放置面法向倾斜的角度。

（3）侧壁：示意图如图11-70所示。

●材料内侧：指冲压除料特征所生成的弯边位于轮廓线内部。

●材料外侧：指冲压除料特征所生成的弯边位于轮廓线外部。

（4）凹模半径：指钣金零件放置面转向折弯部分内侧圆柱面的半径大小。

（5）拐角半径：指折弯部分内侧圆柱面的半径大小。

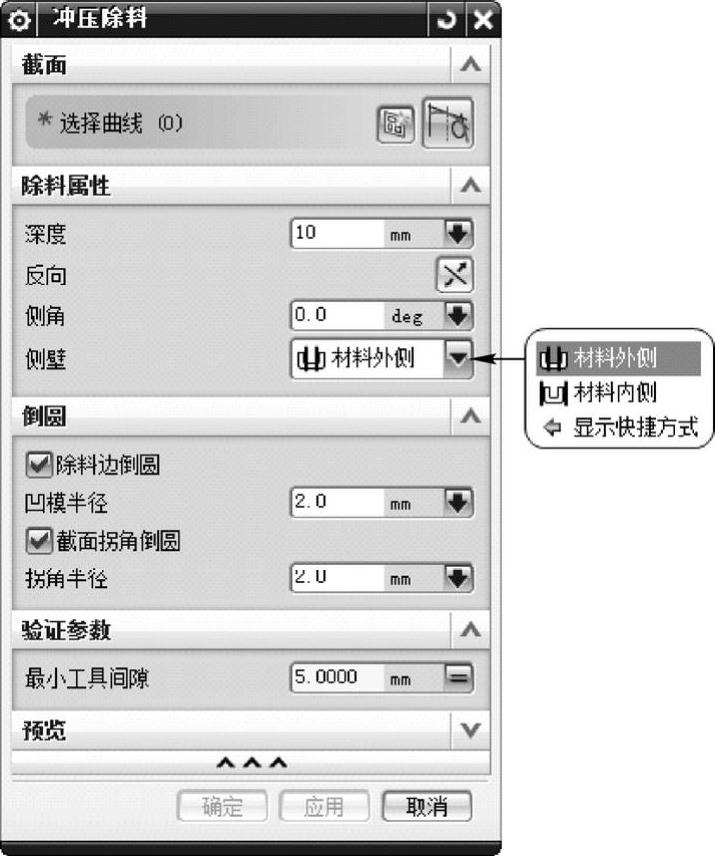

图11-69 “冲压除料”对话框

图11-70 侧壁示意图

a）材料内侧 b）材料外侧
