7.1.8  修剪体

选择“菜单”→“插入”→“修剪”→“修剪体”命令，或依次单击“主页”选项卡→“特征”组→“修剪体”图标，打开如图7-26所示的“修剪体”对话框。使用该选项可以使用一个面、基准平面或其他几何体修剪一个或多个目标体。选择要保留的体部分，并且修剪体将采用修剪几何体的形状。示意图如图7-27所示。

由法向矢量的方向确定目标体要保留的部分。矢量指向远离将保留的目标体部分。如 图7-27显示了矢量方向将如何影响目标体要保留的部分。

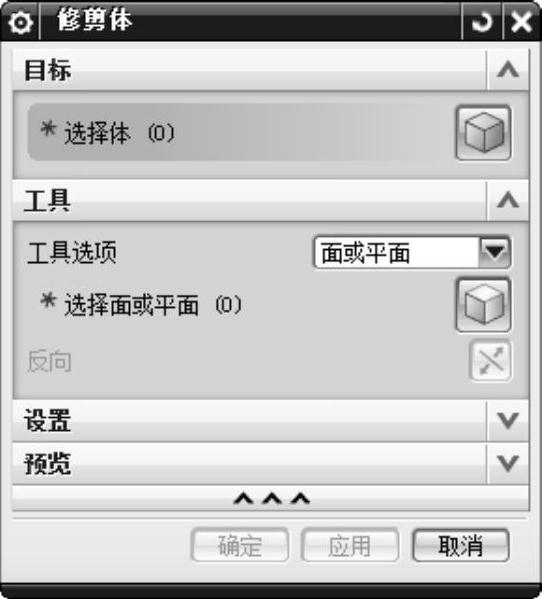

图7-26 “修剪体”对话框

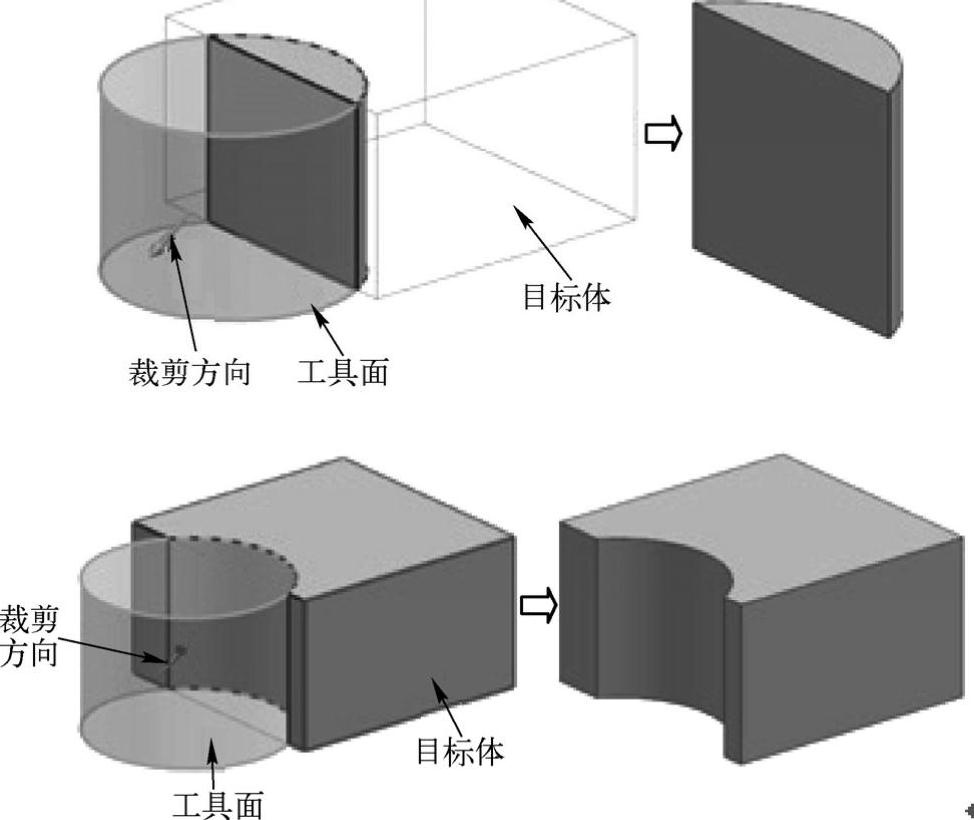

图7-27 “修剪体”示意图
