21.创建凸台

21.创建凸台

（1）选择“菜单”→“插入”→“设计特征”→“凸台”命令，或者依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“凸台”图标，弹出如图6-155所示的“凸台”对话框。

（2）选择拉伸体侧面为凸台放置面，在“直径”“高度”和“锥角”文本框中分别输入“3”“1.5”和“0”，单击“确定”按钮。

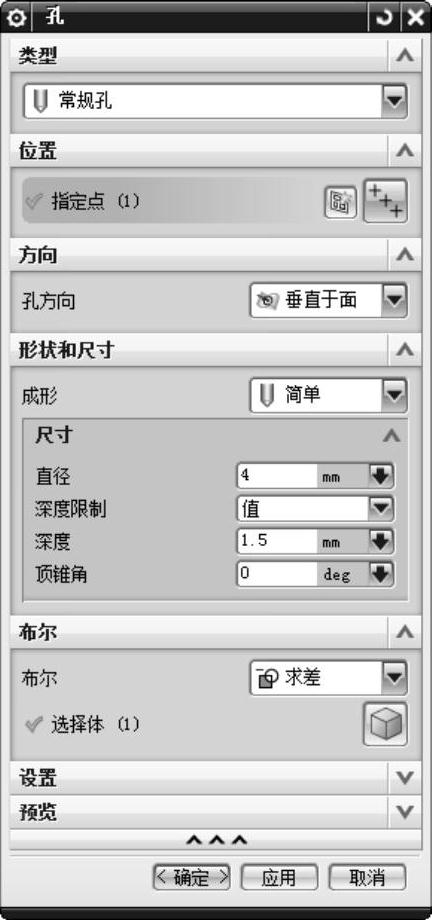

图6-152 “孔”对话框

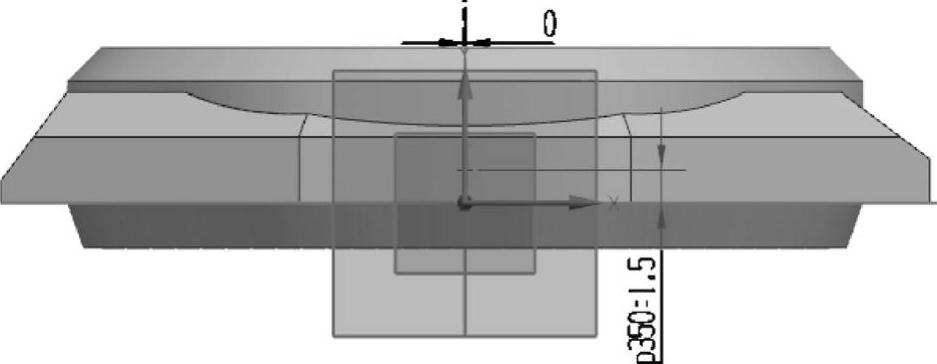

图6-153 绘制点

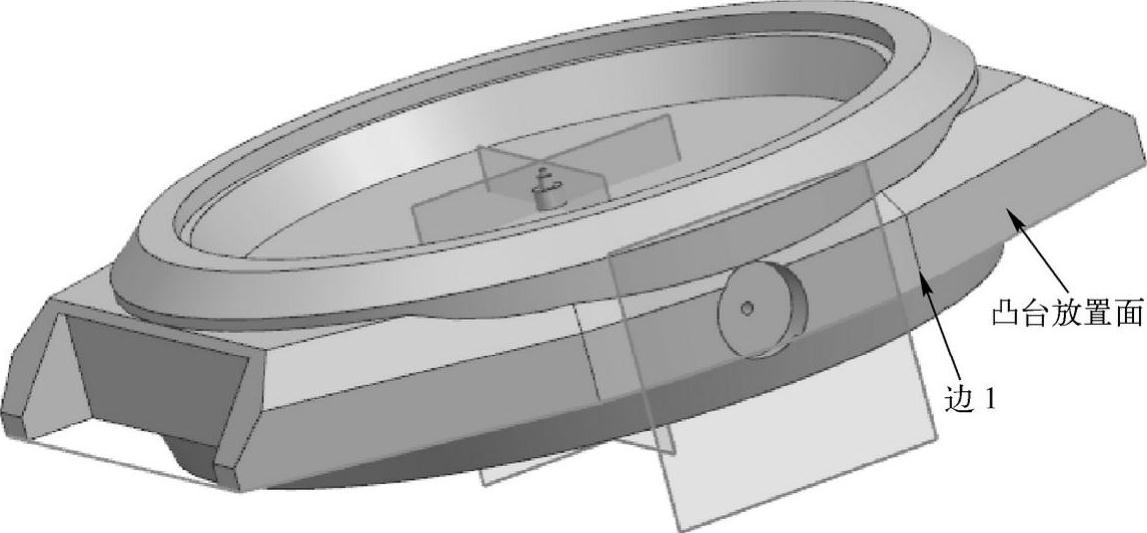

图6-154 创建孔

（3）弹出“定位”对话框，单击“垂直”按钮，选择边1为基准，设置距离为3，单击“应用”按钮；选择“XC-YC平面”为基准，输入“1.5”，单击“确定”按钮，完成凸台的创建，如图6-156所示。

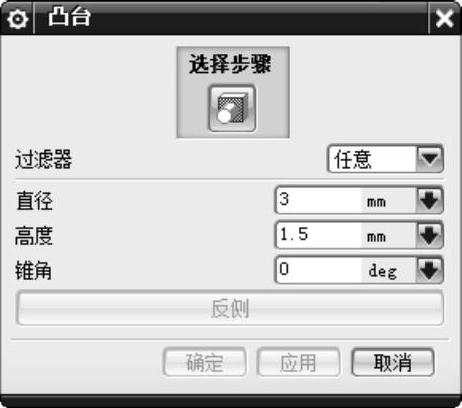

图6-155 “凸台”对话框

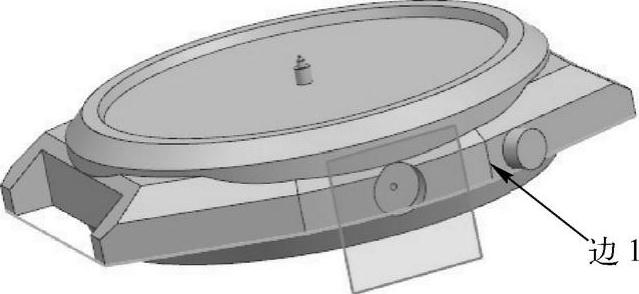

图6-156 创建凸台
