4.创建基准平面

（1）选择“菜单”→“插入”→“基准/点”→“基准平面”命令，或者依次单击“主页”选项卡→“特征”组→“基准/点”库→“基准平面”图标，弹出如图7-70所示的“基准平面”对话框。

（2）在“类型”下拉列表框中选择“YC-ZC平面”，单击“应用”按钮，创建基准平面1。

（3）在“类型”下拉列表框中选择“XC-ZC平面”，单击“应用”按钮，创建基准平面2。

（4）在“类型”下拉列表框中选择成一角度，选择基准平面2为平面参考，选择步骤3创建的基准轴为通过轴，设置“角度”为“-30”，单击“确定”按钮，创建基准平面3。

（5）重复步骤（4），创建角度为-120°的基准平面4，如图7-71所示。

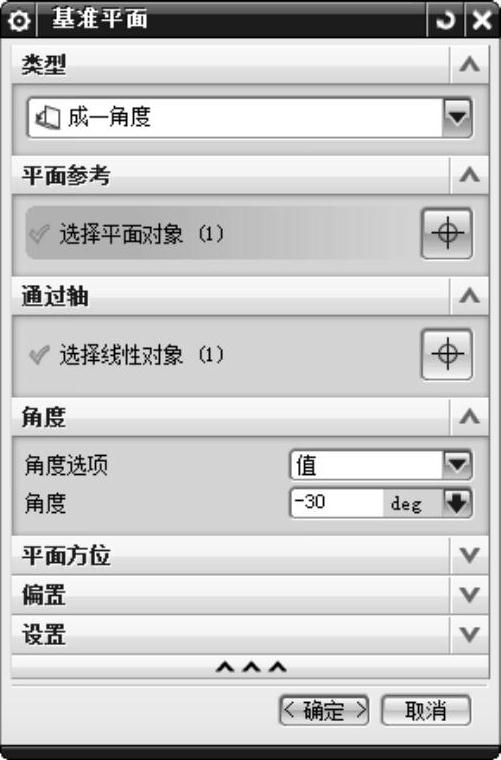

图7-70 “基准平面”对话框

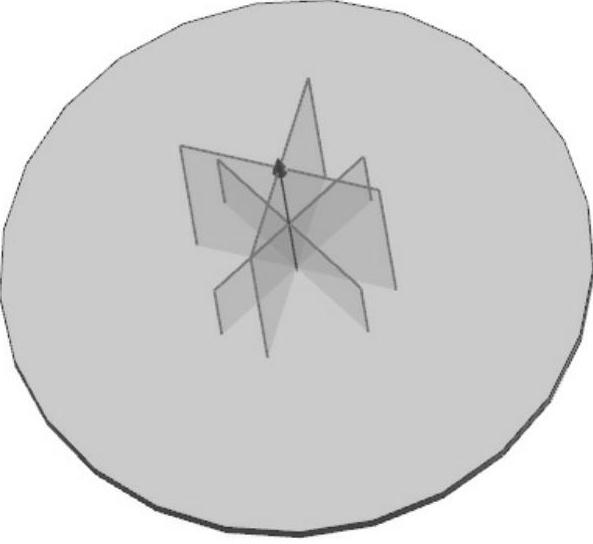

图7-71 创建基准平面
