5.4.3  沿导线扫掠

选择“菜单”→“插入”→“扫掠”→“沿导线扫掠”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“扫掠”库→“沿引导线扫掠”图标，打开如图5-50所示的“沿引导线扫掠”对话框，通过沿着由一个或一系列曲线、边或面构成的引导线串（路径）拉伸开放的或封闭的边界草图、曲线、边或面来生成单个体，示意图如图5-51所示。

在进行沿导线扫掠时需要注意如下几点。

（1）如果截面对象有多个环，如图5-52所示，则引导线串必须由线/圆弧构成。

（2）如果沿着具有封闭的、尖锐拐角的引导线串扫掠，建议把截面线串放置到远离尖锐拐角的位置。

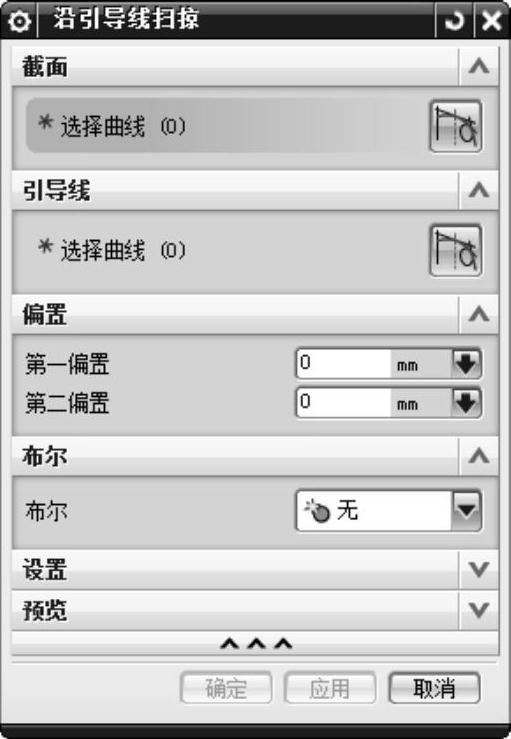

图5-50 “沿导线扫掠”对话框

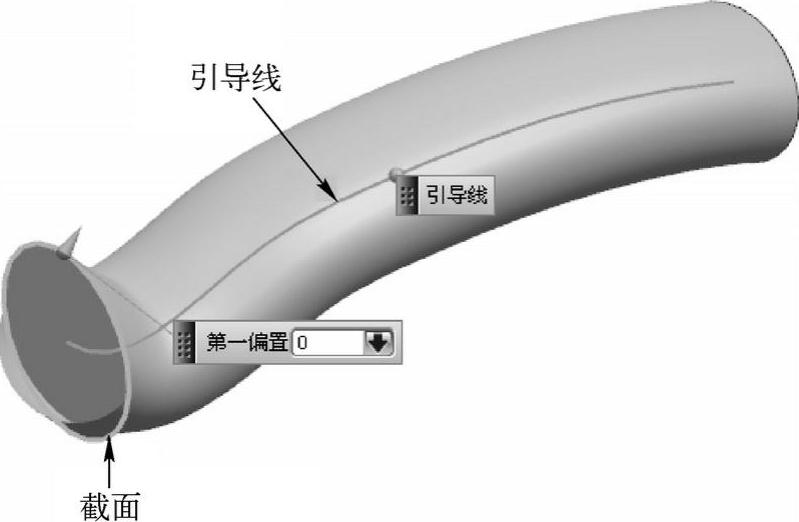

图5-51 “沿引导线扫掠”示意图

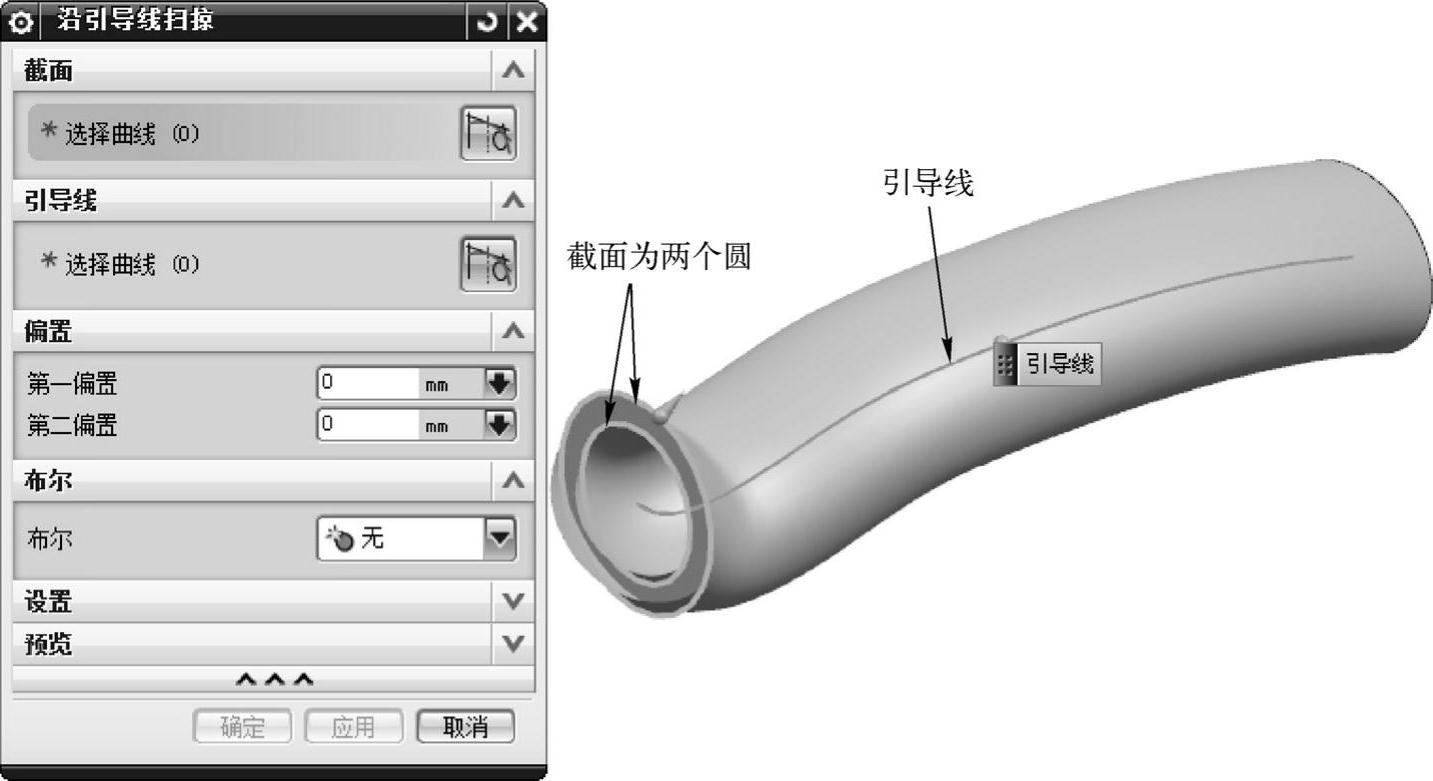

图5-52 当截面有多个环时

（3）如果引导路径上两条相邻的线以锐角相交，或者如果引导路径中的圆弧半径对于截面曲线来说太小，则不会发生扫掠面操作。换言之，路径必须是光顺的、切向连续的。
