13.10.4  载荷传递

载荷传递是系统根据基于对某特定连杆的反作用力来定义加载方案的功能，该反作用力是通过对特定构件进行动态平衡计算得来的。用户可以根据需要将该加载方案由机构分析模块输出到有限元分析模块，或对构件的受力情况进行动态仿真。

（1）选择“菜单”→“分析”→“运动”→“载荷传递”命令，或依次单击“主页”选项卡→“分析”组→“载荷传递”图标，打开如图13-54所示的“载荷传递”对话框。

（2）单击“选择连杆”按钮，在屏幕中选择受载连杆。

（3）单击“播放”按钮，系统生成如图13-55所示反映仿真中每步对应的载荷数据的电子表格。

通过电子表格，用户可以查看连杆在每一步的受力情况，也可以使用电子表格的图表功能编辑连杆在整个仿真过程中的受力曲线。

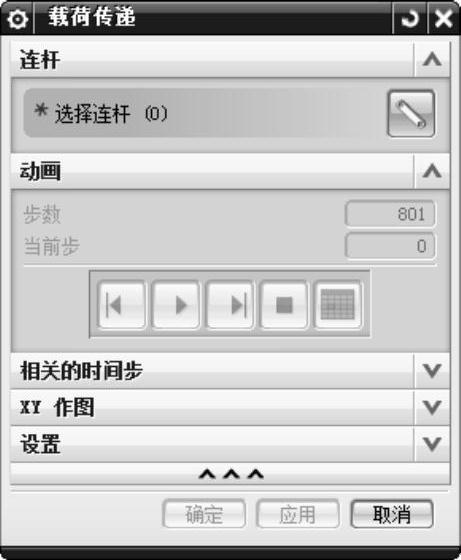

图13-54 “载荷传递”对话框

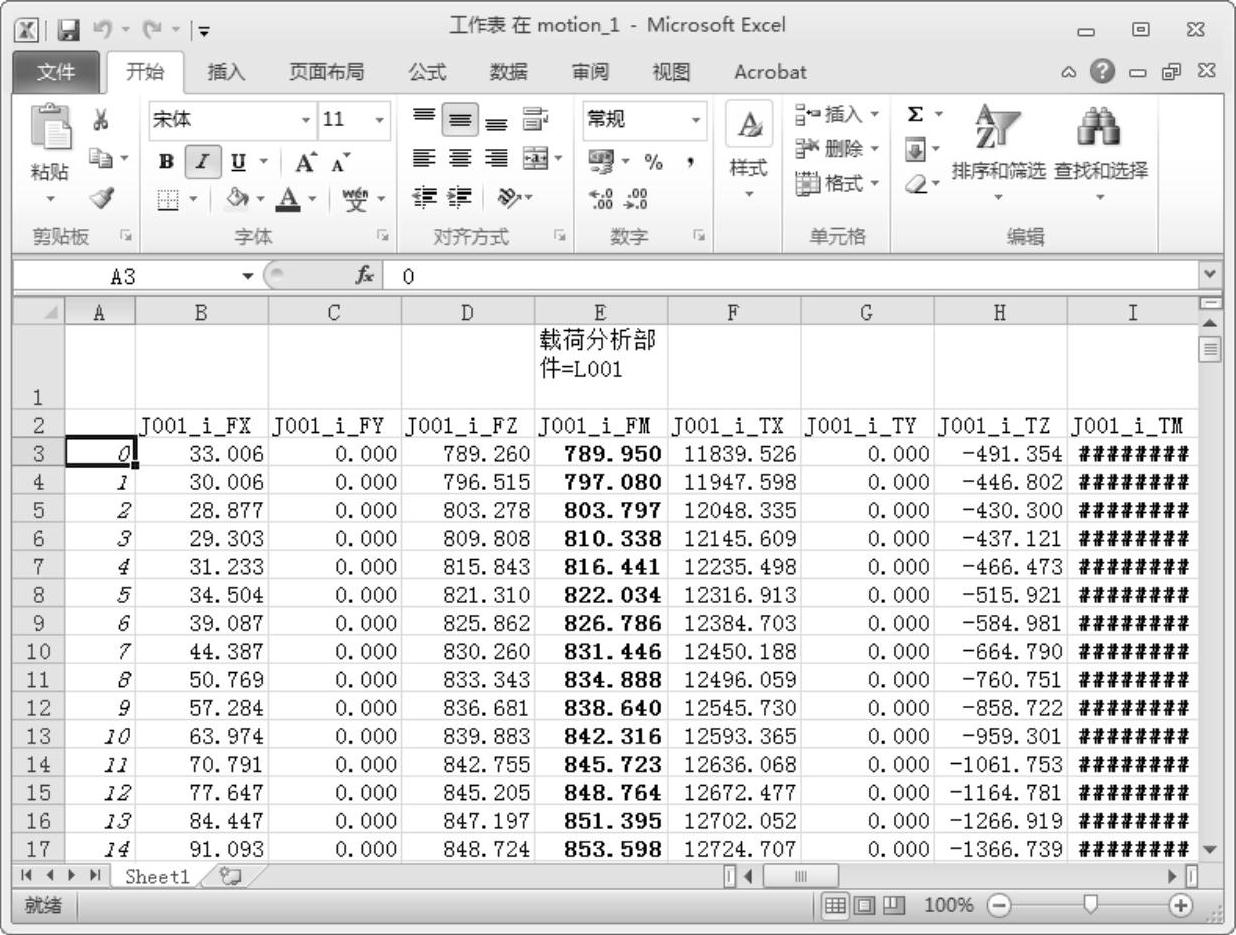

图13-55 电子表格

（4）在“载荷传递”对话框中，用户可以根据自身需要创建连杆加载方案。
