5.1.2 基准平面

选择“菜单”→“插入”→“基准/点”→“基准平面”命令或依次单击“主页”→“特征”组→“基准/点”下拉菜单→“基准平面”图标978-7-111-48312-0-Chapter05-22.jpg，系统打开如图5-7所示的“基准平面”对话框。

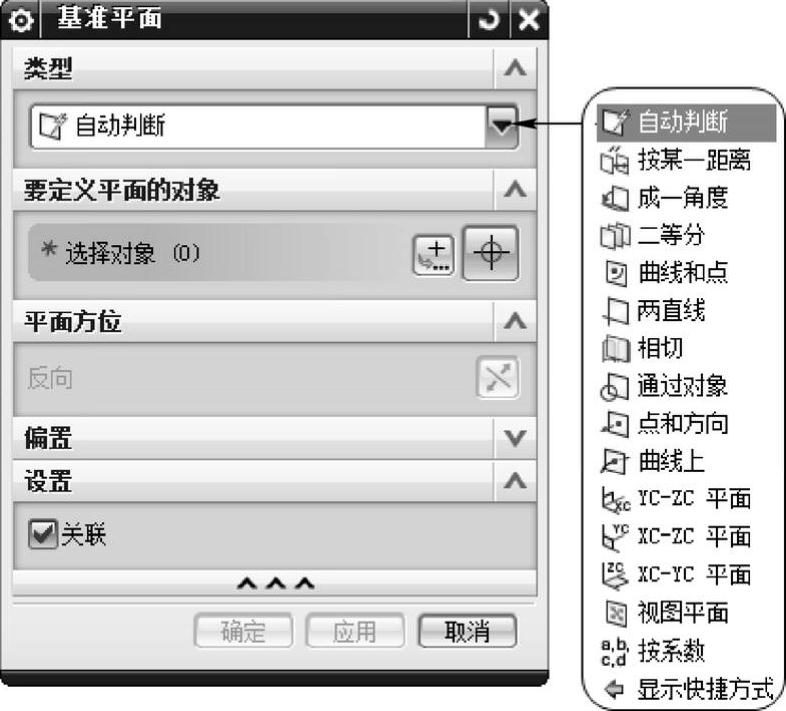

图5-7 “基准平面”对话框

下面介绍该对话框中主要参数的用法。

●978-7-111-48312-0-Chapter05-24.jpg自动判断：系统根据所选对象创建基准平面。

●978-7-111-48312-0-Chapter05-25.jpg按某一距离：通过和已存在的参考平面或基准面进行偏置得到新的基准平面。

●978-7-111-48312-0-Chapter05-26.jpg成一角度：通过与一个平面或基准面成指定角度来创建基本平面。

●978-7-111-48312-0-Chapter05-27.jpg二等分：在两个相互平行的平面或基准平面的对称中心处创建基准平面。

●978-7-111-48312-0-Chapter05-28.jpg曲线和点：通过选择曲线和点来创建基准平面。

●978-7-111-48312-0-Chapter05-29.jpg两直线：通过选择两条直线，若两条直线在同一平面内，则以这两条直线所在平面为基准平面；若两条直线不在同一平面内，那么基准平面通过一条直线且和另一条直线平行。

●978-7-111-48312-0-Chapter05-30.jpg相切：通过和一曲面相切且通过该曲面上的点、线或平面来创建基准平面。

●978-7-111-48312-0-Chapter05-31.jpg通过对象：以对象平面为基准平面。

●978-7-111-48312-0-Chapter05-32.jpg点和方向：通过选择一个参考点和一个参考矢量来创建基准平面。

●978-7-111-48312-0-Chapter05-33.jpg曲线上：通过已存在的曲线，创建在该曲线某点处和该曲线垂直的基准平面。

●978-7-111-48312-0-Chapter05-34.jpg视图平面：根据视图方向创建基准平面。

系统还提供了978-7-111-48312-0-Chapter05-35.jpgYC-ZC平面、978-7-111-48312-0-Chapter05-36.jpgXC-ZC平面、978-7-111-48312-0-Chapter05-37.jpgXC-YC平面和978-7-111-48312-0-Chapter05-38.jpg按钮系数4种方法。也就是说，可选择YC-ZC平面、XC-ZC平面、XC-YC平面为基准平面，或单击978-7-111-48312-0-Chapter05-39.jpg按钮，自定义基准平面。
