运动要求及分析思路

1.运动要求及分析思路

除电动机带动叶片旋转外，落地扇通常还有一个可以控制风扇摆头的按钮。本例假设开启风扇摆头的按钮，其中，风扇摆头的主动力依然是电动机，具体分析思路如下。

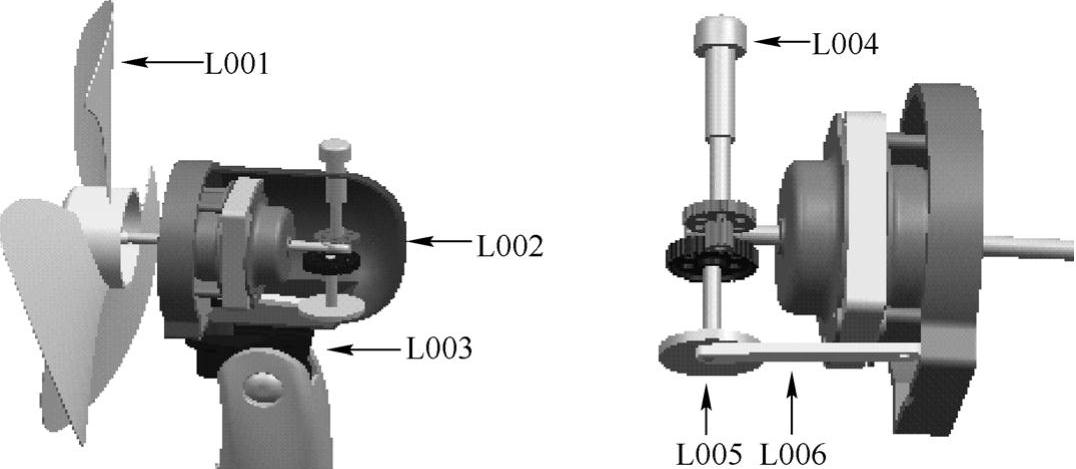

（1）连杆的划分。落地扇的部件从摆动轴以下都是固定不动的，头部一共是14个零件。相对固定的零件可以并为一个连杆，一共需要创建6个连杆，如图13-56所示。

图13-56 划分连杆

（2）运动副的划分。根据各部件规定的动作给出对应的运动副，其中大部分连杆都需要啮合风扇的外壳。

●L001由电动机驱动，为旋转副，为了伴随风扇摆动，需要啮合L002。

●L002为摆动的主支持，为旋转副。

●L003须固定，为固定副。

●L004、L005为旋转副，伴随外壳一起摆动。

●L006为摆动的关键部件，它需要连接L002和L003，在两端都需要创建旋转副。

（3）运动的传动。落地扇通过高速旋转的电动机得到风扇周期性的摆动，期间经过了3次传动，需要创建的传动副如下。

●L004和L001之间需要创建齿轮，且为涡轮蜗杆形式，传动比为0.1。

●L005和L004之间需要创建齿轮，传动比为0.3。

●L006和L007之间为普通的运动副。
