10.2.1  功能概述

10.2.1 功能概述

1.节点显示

采用装配树形结构显示，非常清楚地表达了各个组件之间的装配关系。

2.装配导航器图标

装配结构树中用不同的图标分别表示装配中子装配和组件。同时，各零部件不同的装载状态也用不同的图标表示。

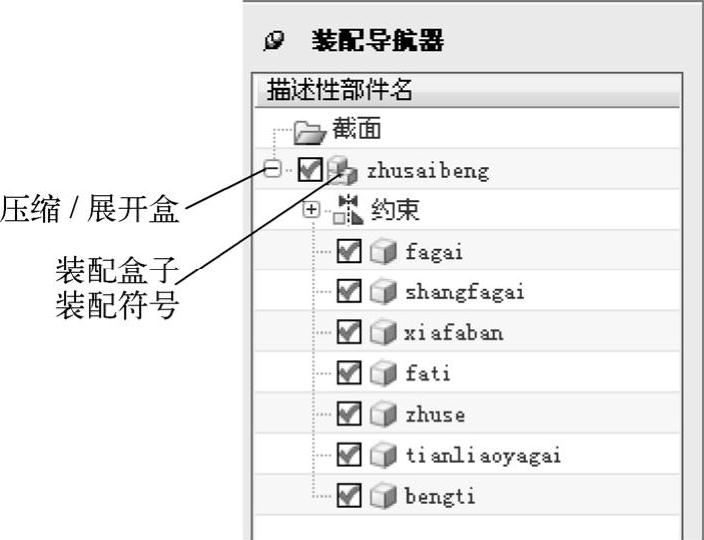

图10-2 “树形表”示意图

（1）：表示装配或子装配。

●如果图标是黄色，则此装配在工作部件内。

●如果是黑色实线图标，则此装配不在工作部件内。

●如果是灰色虚线图标，则此装配已被关闭。

（2）：表示装配结构树组件。

●如果图标是黄色，则此组件在工作部件内。

●如果是黑色实线图标，则此组件不在工作部件内。

●如果是灰色虚线图标，则此组件已被关闭。

3.检查盒

检查盒提供了快速确定部件工作状态的方法，允许用户用一个非常简单的方法装载并显示部件。部件工作状态用检查盒指示器表示。

（1）：表示当前组件或子装配处于关闭状态。

（2）：表示当前组件或子装配处于隐藏状态，此时检查框显灰色。

（3）：表示当前组件或子装配处于显示状态，此时检查框显红色。

4.打开菜单选项

如果将光标移动到装配树的一个节点上并单击右键或选择若干个节点并单击右键，则打开快捷菜单，其中提供了很多便捷命令，以方便用户操作（如图10-3所示）。

图10-3 打开的快捷菜单
