5.添加剖视图

5.添加剖视图

（1）依次单击“主页”选项卡→“视图”组→“剖视图”图标，弹出“剖视图”工具条，如图12-79所示。在图样中单击俯视图作为简单剖视图的父视图，如图12-80所示。系统激活点捕捉器，根据系统提示定义父视图的切割位置，选择如图12-81所示位置和方向作为切割线的位置和方向。

（2）沿水平方向移动鼠标拖拽剖切视图到理想位置，单击鼠标左键，将简单剖视图定位在图样中，效果如图12-82所示。

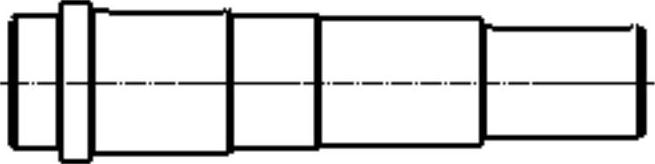

图12-76 生成正视图

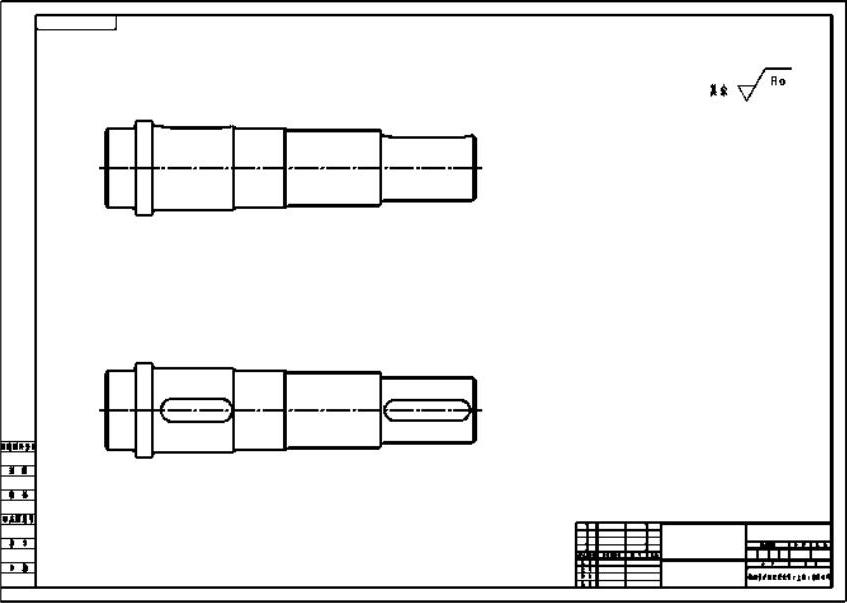

图12-77 选择父视图

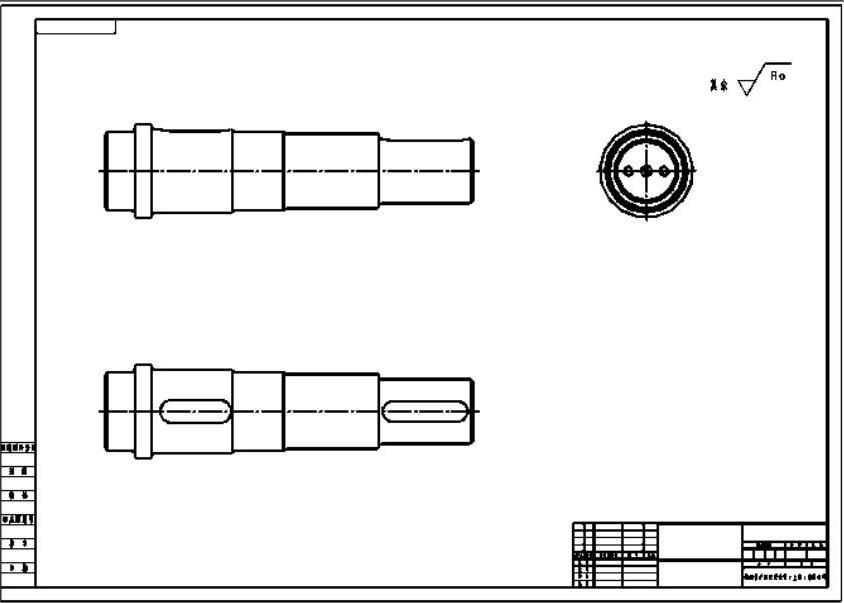

图12-78 生成右视图

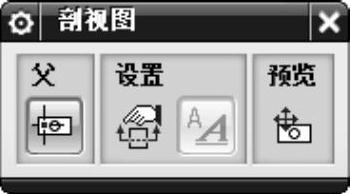

图12-79 “剖视图”工具条

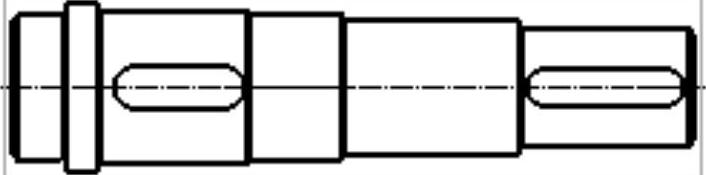

图12-80 选择父视图

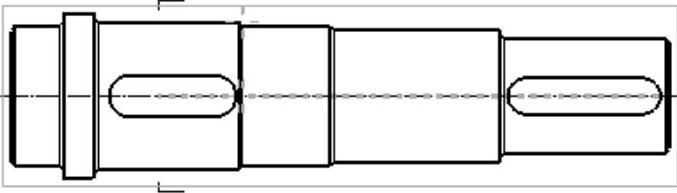

图12-81 剖切线箭头位置

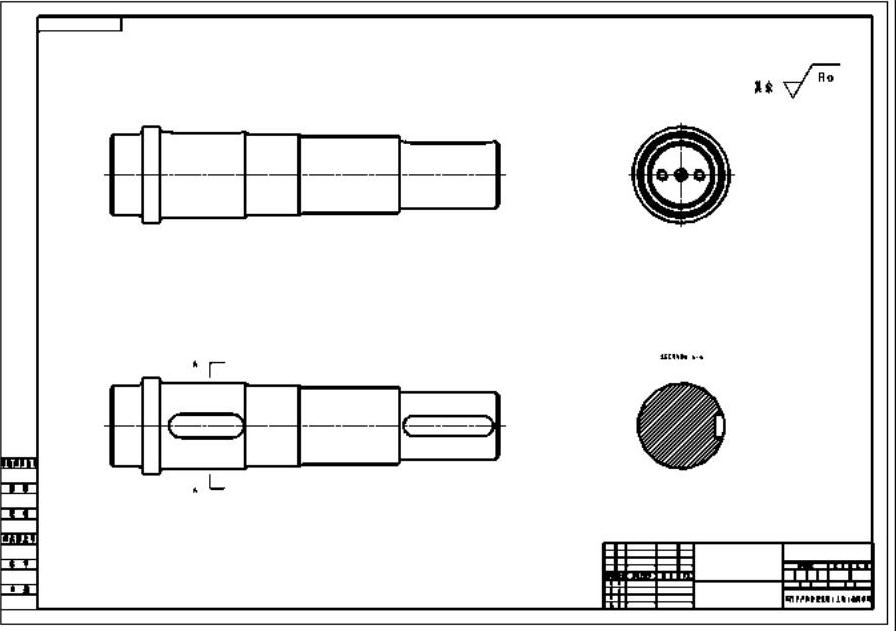

图12-82 生成简单剖视图

（3）将光标放于剖视图标签处，单击鼠标左键将其选中，然后单击鼠标右键，弹出如图12-83所示的快捷菜单，选择其中的“设置”命令，弹出“设置”对话框。

（4）在对话框的左侧窗格中依次单击“截面”→“标签”，然后将“前缀”文本框中的默认字符删除，“字母高度因子”设置为“3”，其他参数保持默认，如图12-84所示。单击“确定”按钮，图样中的剖视图标签变为“A-A”，效果如图12-85所示。

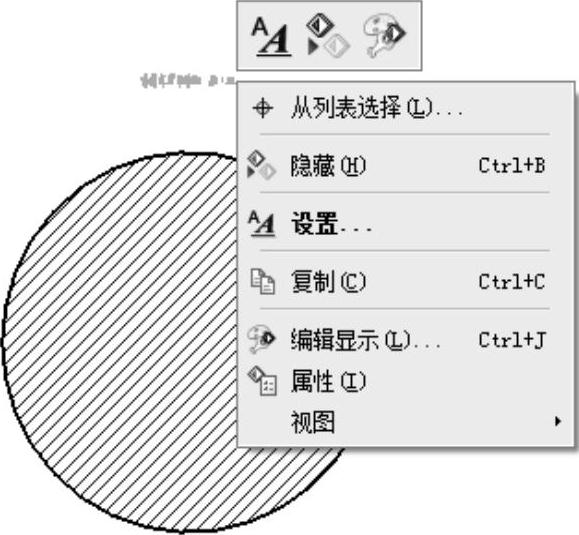

图12-83 快捷菜单

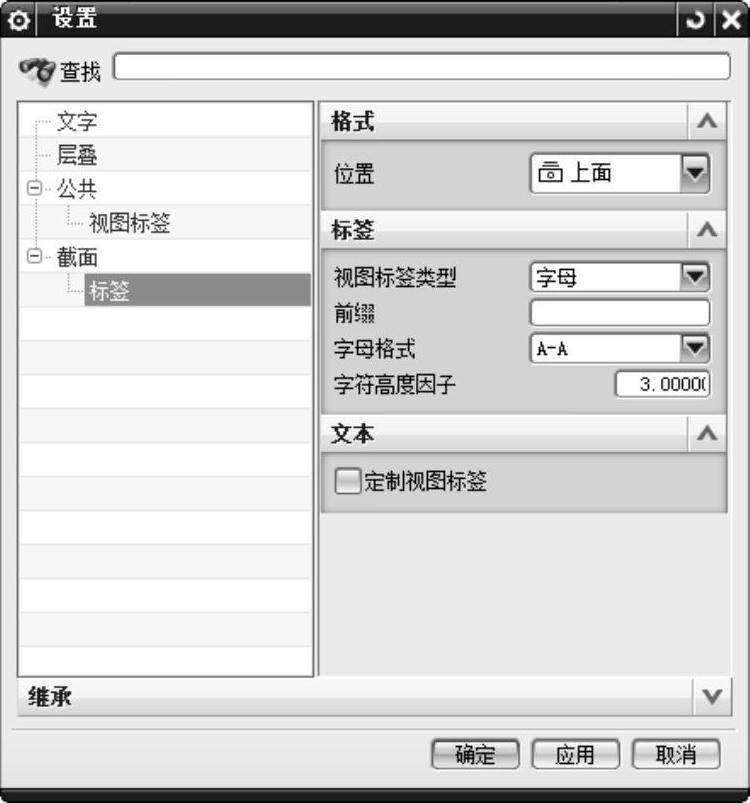

图12-84 “设置”对话框
