创建弯边特征

10.创建弯边特征

（1）选择“菜单”→“插入”→“折弯”→“弯边”命令，或者依次单击“主页”选项卡→“折弯”组→“弯边”图标，打开如图11-105所示的“弯边”对话框。

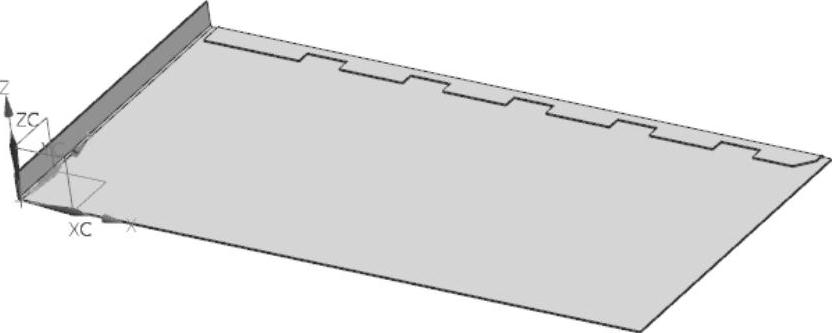

图11-104 创建法向除料特征2

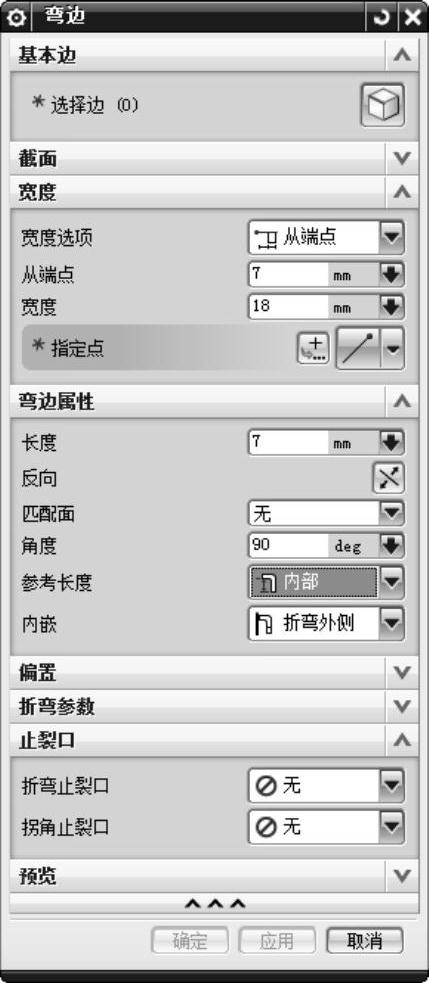

图11-105 “弯边”对话框

（2）选择如图11-106所示的弯边。设置“宽度选项”为“从端点”，选取如图11-106所示的端点为指定点，“从端点”为“7”，“宽度”为“18”。

（3）设置长度为“7”，“角度”为“90”，“参考长度”为“内部”，“内嵌”为“折弯外侧”，在“折弯止裂口”下拉列表框中选择“无”。

（4）单击“应用”按钮，创建弯边特征2，如图11-107所示。

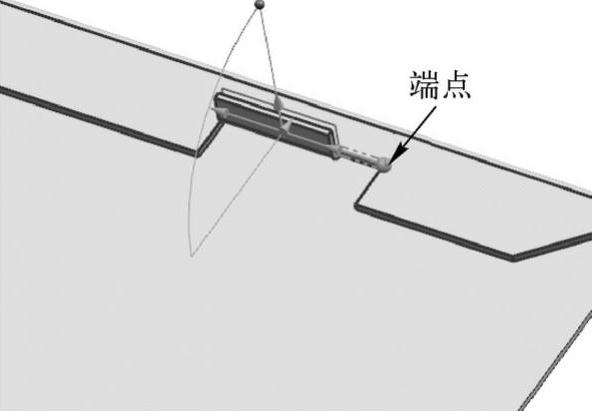

图11-106 选择弯边和端点

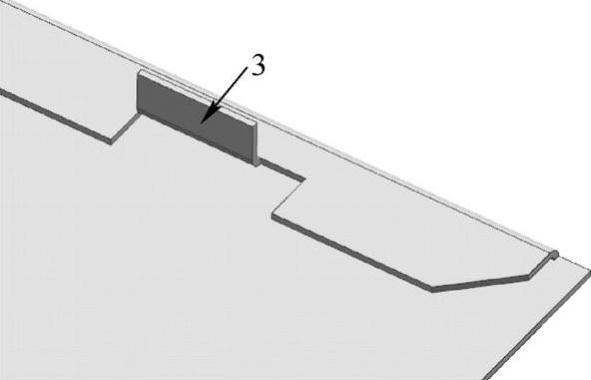

图11-107 创建弯边特征2

（5）重复上述步骤，在其他除料特征边线上创建相同参数的弯边特征，如图11-108所示。
