5.1.4  基准CSYS

5.1.4 基准CSYS

选择“菜单”→“插入”→“基准/点”→“基准CSYS”命令或依次单击“主页”→“特征”组→“基准/点”库→“基准CSYS”图标978-7-111-48312-0-Chapter05-51.jpg,打开如图5-9所示的“基准CSYS”对话框。该选项用于创建基准CSYS。和坐标系不同的是,基准CSYS一次建立3个基准面(XY、YZ和ZX面)选项和3个基准轴(XY和Z轴)。

下面介绍该对话框中主要参数的用法。

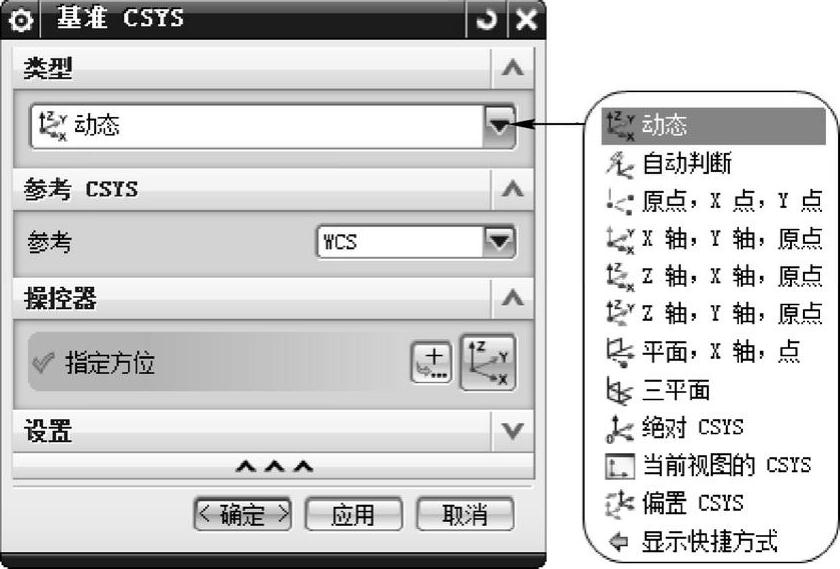

图5-9 “基准CSYS”对话框

978-7-111-48312-0-Chapter05-53.jpg动态:使用户可以手动移动CSYS到任何想要的位置或方位,或创建一个相对于选定CSYS的关联、动态偏置CSYS。可以使用手柄操控CSYS。

978-7-111-48312-0-Chapter05-54.jpg自动判断:通过选择的对象或输入沿X、Y和Z坐标轴方向的偏置值来定义一个坐标系。

978-7-111-48312-0-Chapter05-55.jpg原点,X点,Y点:该方法利用点创建功能先后指定3个点来定义一个坐标系。这3点应分别是原点、X轴上的点和Y轴上的点。定义的第一点为原点,第一点指向第二点的方向为X轴的正向,从第二点至第三点按右手定则来确定Z轴正向。

978-7-111-48312-0-Chapter05-56.jpgX轴,Y轴,原点:根据用户选择或定义的一个点和两个矢量来定义CSYS。X轴和Y轴都是矢量;原点为一点。

978-7-111-48312-0-Chapter05-57.jpgZ轴,X轴,原点:根据您选择或定义的一个点和两个矢量来定义CSYS。Z轴和X轴都是矢量;原点为一点。

978-7-111-48312-0-Chapter05-58.jpgZ轴,Y轴,原点:根据用户选择或定义的一个点和两个矢量来定义CSYS。X轴和Y轴都是矢量;原点为一点。

978-7-111-48312-0-Chapter05-59.jpg平面,X轴,点:基于为Z轴选定的平面对象、投影到X轴平面的矢量以及投影到原点平面的点来定义CSYS。

978-7-111-48312-0-Chapter05-60.jpg三平面:该方法通过先后选择3个平面来定义一个坐标系。3个平面的交点为坐标系的原点,第一个面的法向为X轴,第一个面与第二个面的交线方向为Z轴。

978-7-111-48312-0-Chapter05-61.jpg绝对CSYS:该方法在绝对坐标系的(0,0,0)点处定义一个新的坐标系。

978-7-111-48312-0-Chapter05-62.jpg当前视图的CSYS:该方法用当前视图定义一个新的坐标系。XOY平面为当前视图的所在平面。

978-7-111-48312-0-Chapter05-63.jpg偏置CSYS:该方法通过输入沿X、Y和Z坐标轴方向相对于选择坐标系的偏距来定义一个新的坐标系。
