6.2.1 边倒圆

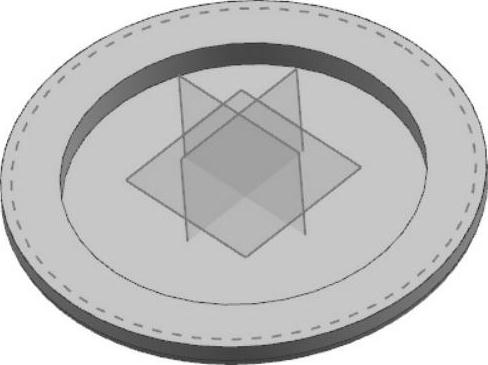

图6-67 模型最终效果
选择“菜单”→“插入”→“细节特征”→“边倒圆”命令或依次单击“主页”选项卡→“特征”组→“边倒圆”图标
，打开如图6-68所示的“边倒圆”对话框。该选项能通过对选定的边进行倒圆来修改一个实体，示意图如图6-69所示。
图6-68 “边倒圆”对话框

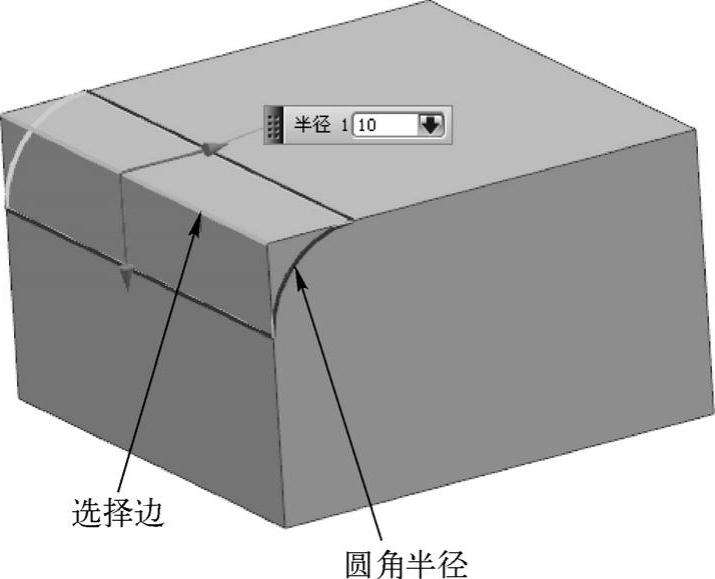

图6-69 “边倒圆”示意图
加工圆角时，用一个圆球沿着要倒圆角的边（圆角半径）滚动，并保持紧贴相交于该边的两个面。球将圆角层除去。球将在两个面的内部或外部滚动，这取决于是要生成圆角还是要生成倒过圆角的边。
“边倒圆”对话框中各选项的功能如下。
1.要倒圆的边
选择要倒圆角的边，在打开的浮动对话栏中输入想要的半径值（必须是正值）即可。圆角沿着选定的边生成。
2.可变半径点
通过沿着选中的边缘指定多个点并输入每一个点上的半径，可以生成一个可变半径圆角，从而生成一个半径沿着其边缘变化的圆角，示意图如图6-70所示。
选择倒角的边，可以通过弧长取点，如图6-71所示。每一处边倒角系统都设置了对应的表达式，用户可以通过它进行倒角半径的调整。当在可变窗口区选取某点进行编辑时（右击并选择“移除”命令可删除点），系统在工作绘图区显示对应点，可以动态调整。

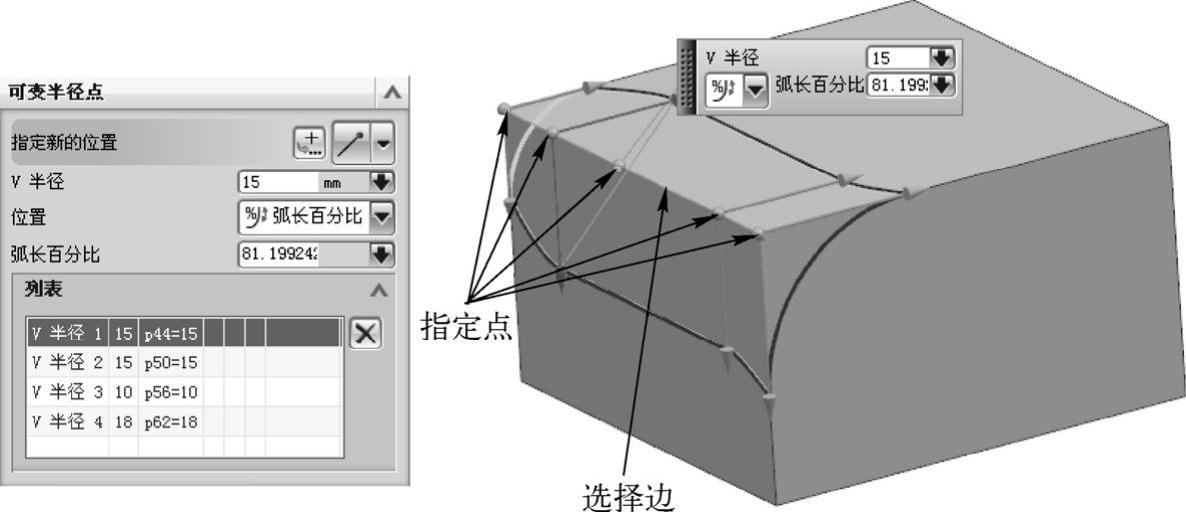

图6-70 “可变半径点”示意图
3.拐角倒角
该卷展栏中的选项可以生成一个拐角圆角，业内称为“球状圆角”。该选项用于指定所有圆角的偏置值（这些圆角一起形成拐角），从而控制拐角的形状。拐角的用意是作为非类型表面钣金冲压的一种辅助，并不意味着要用于生成曲率连续的面。
4.拐角突然停止
该卷展栏中的选项通过添加中止倒角点，来限制边上的倒角范围，示意图如图6-72所示。

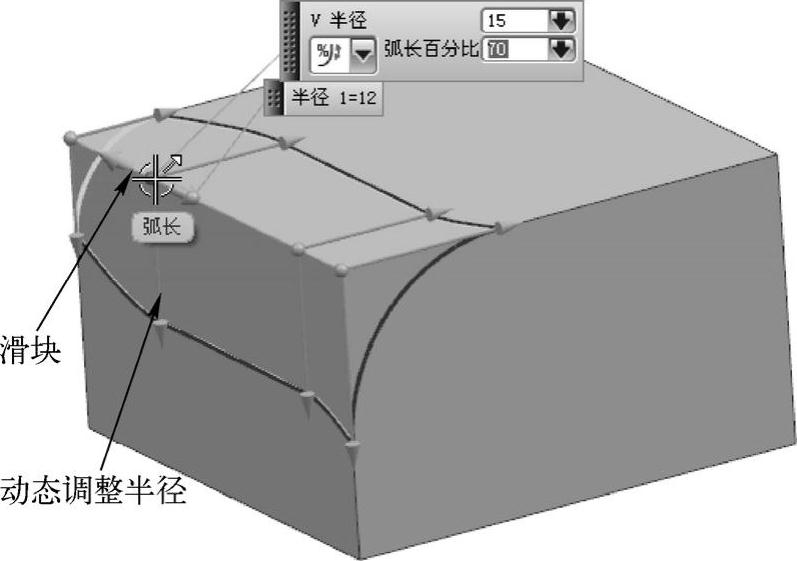

图6-71 “调整点”示意图

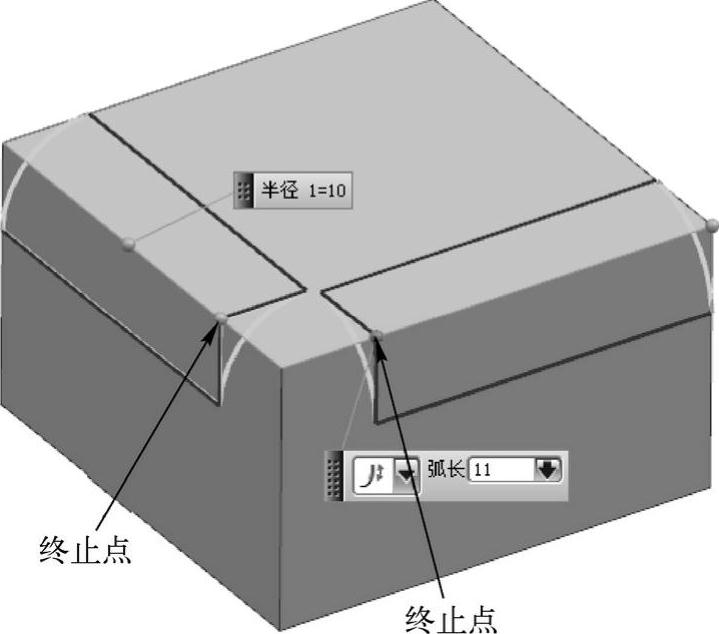

图6-72 “拐角突然停止”示意图
5.溢出解
在生成边缘圆角时控制溢出的处理方法。
（1）在光顺边上滚动：该复选框允许用户倒角遇到另一表面时，实现光滑倒角过渡，如 图6-73所示。
（2）在边上滚动（光顺或尖锐）：该复选框即以前版本中的允许陡峭边缘溢出，在溢出区域保留尖锐的边缘，如图6-74所示。
（3）保持圆角并移动锐边：该选项允许用户在倒角过程中与定义倒角边的面保持相切，并移除阻碍的边。

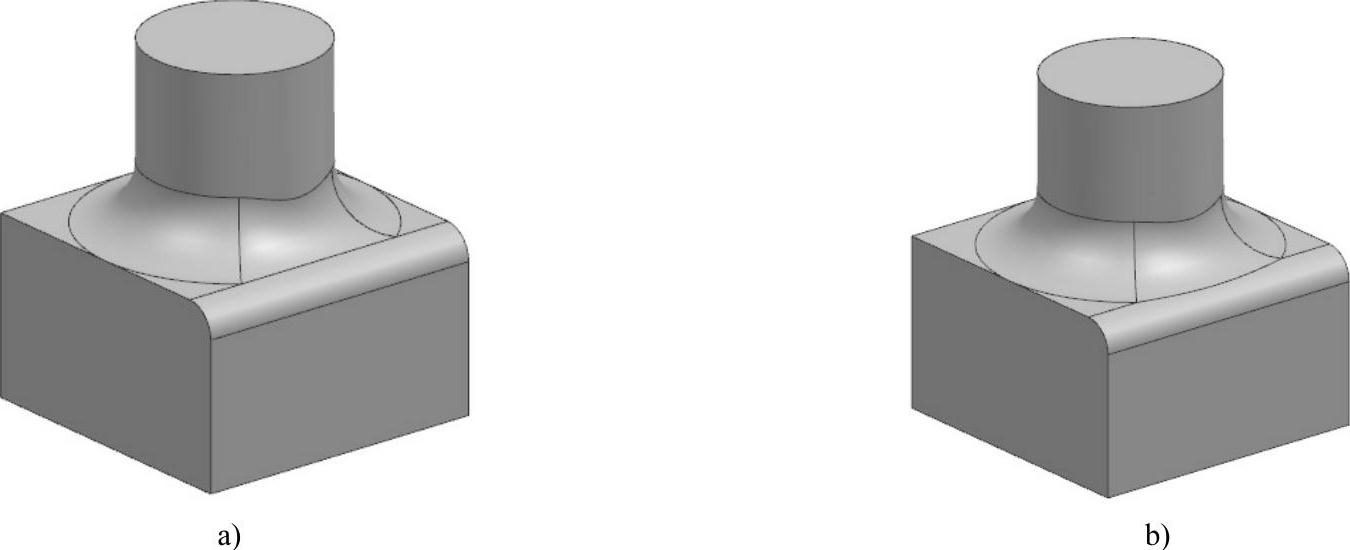

图6-73 在光顺边上滚动
a）不勾选“在光顺边上滚动”复选框 b）勾选“在光顺边上滚动”复选框

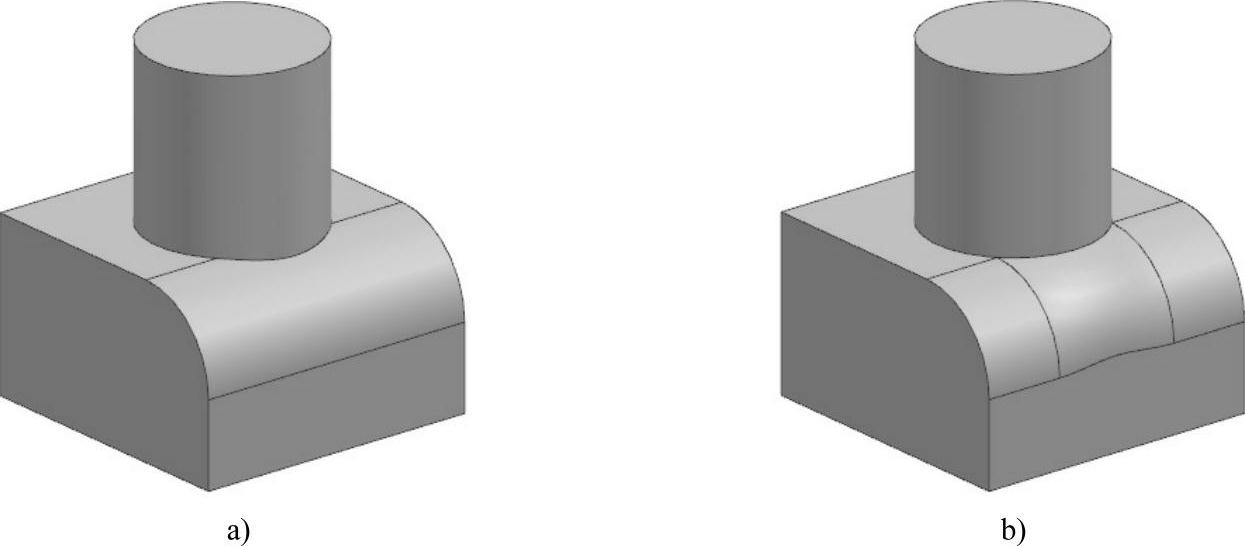

图6-74 在边上滚动（光顺或尖锐）
a）不勾选“在边上滚动（光顺或尖锐）”复选框 b）勾选“在边上滚动（光顺或尖锐）”复选框
6.设置
（1）在凸/凹Y处特殊圆角：该选项即以前版本中的柔化圆角顶点选项，允许Y形圆角。当相对凸面的邻近边上的两个圆角相交三次或更多次时，边缘顶点和圆角的默认外形将从一个圆角滚动到另一个圆角上，Y形顶点圆角提供在顶点处可选的圆角形状。
（2）移除自相交：由于圆角的创建精度等原因导致了自相交面，该选项允许系统自动利用多边形曲面来替换自相交曲面。
