1.6.3 导入/导出文件
1.导入文件
选择“菜单”→“文件”→“导入”命令后，系统会打开如图1-29所示的“导入”子菜单，提供UG与其他应用程序文件格式的接口，其中常用的有“部件”“CGM”“DXF/DWG”等格式文件。
以下介绍部分格式文件。
（1）部件：UG系统提供的将已存在的零件文件导入到目前打开的零件文件或新文件中，还可以导入CAM对象。选择“部件”命令名，弹出“导入部件”对话框，如图1-30所示。其中各选项的功能如下。

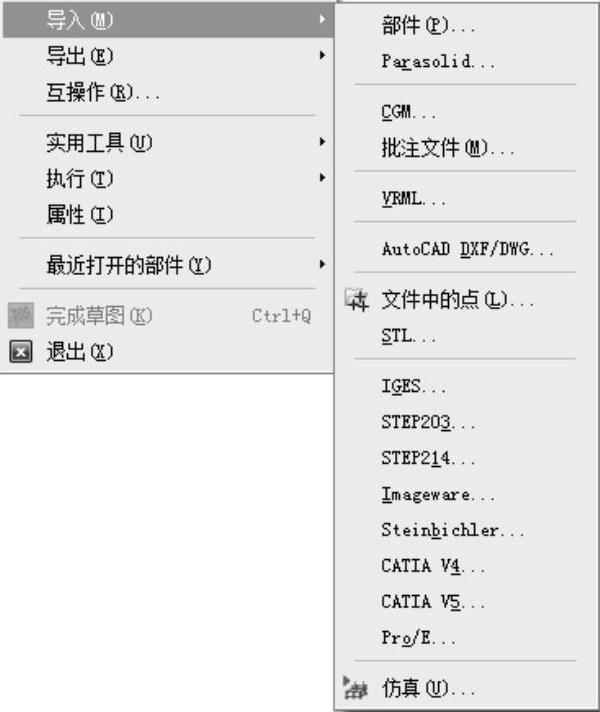

图1-29 “导入”子菜单

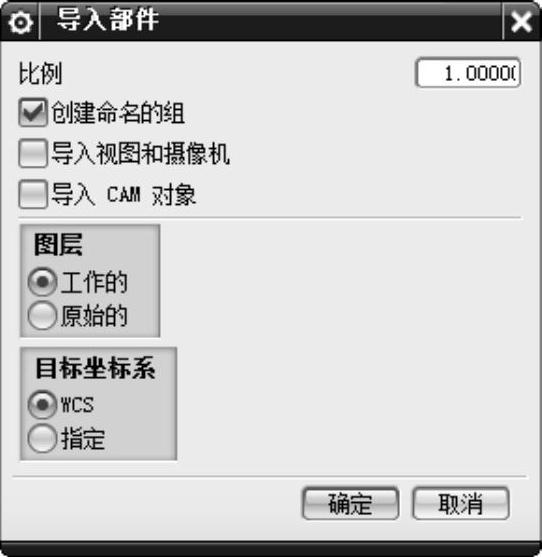

图1-30 “导入部件”对话框
●比例：该文本框用于设置导入零件的大小比例。如果导入的零件含有自由曲面，系统将限制比例值为1。
●创建命名的组：选择该复选框后，系统会将导入的零件中的所有对象建立群组，该群组的名称即是该零件文件的原始名称，并且该零件文件的属性将转换为导入的所有对象的属性。
●导入视图和摄像机：选中该复选框后，导入的零件中若包含用户自定义布局和查看方式，则系统会将其相关参数和对象一同导入。
●导入CAM对象：选中该复选框后，若零件中含有CAM对象，则一同导入。
●工作的：选中该单选按钮后，导入零件的所有对象将属于当前的工作图层。
●原始的：选中该单选按钮后，导入的所有对象还属于原来的图层。
●WCS：选择该单选按钮后，在导入对象时以工作坐标系为定位基准。
●指定：选中该单选按钮后，系统将在导入对象后显示坐标子菜单，采用用户自定义的定位基准，定义之后，系统将以该坐标系作为导入对象的定位基准。
（2）Parasolid：单击该命令后系统会打开对话框以导入（*.x_t）格式文件，允许用户导入含有适当文字格式文件的实体（Parasolid），该文字格式文件含有说明该实体的数据。导入的实体密度保持不变，除透明度外，表面属性（颜色、反射参数等）保持不变。
（3）CGM：单击该命令可导入CGM（Computer Graphic Metafile）文件，即标准的ANSI格式的计算机图形中继文件。
（4）IGES：单击该命令可以导入IGES格式文件。IGES（Initial Graphics Exchange Specification）是可在一般CAD/CAM应用软件间转换的常用格式，可供各CAD/CAM相关应用程序转换点、线、曲面等对象。
（5）AutoCAD DFX/DWG：单击该命令可以导入DFX/DWG格式文件，可将其他CAD/CAM相关应用程序导出的DFX/DWG文件导入到UG中，具体操作与IGES命令相同。
2.导出文件
执行“菜单”→“文件”→“导出”命令，可以将UG文件导出为除自身外的多种文件格式，包括图片、数据文件和其他各种应用程序文件格式。
