创建三维四面体网格

（1）选择“菜单”→“插入”→“网格”→“3D四面体网格”命令，或依次单击“主页”选项卡→“网格”组→“更多”库→“3D”库→“3D四面体”图标，打开如图14-65所示的“3D四面体网格”对话框。

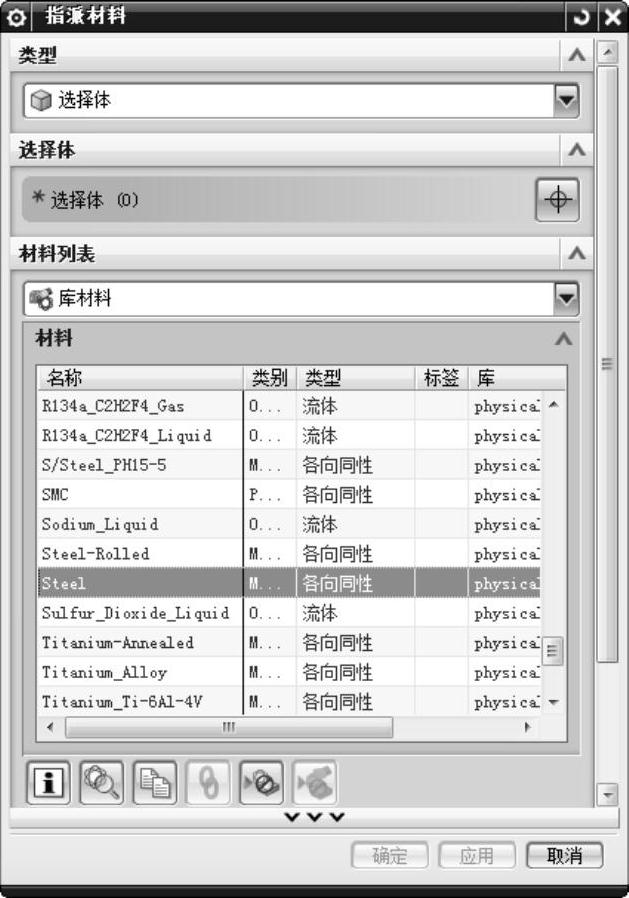

图14-64 “指派材料”对话框

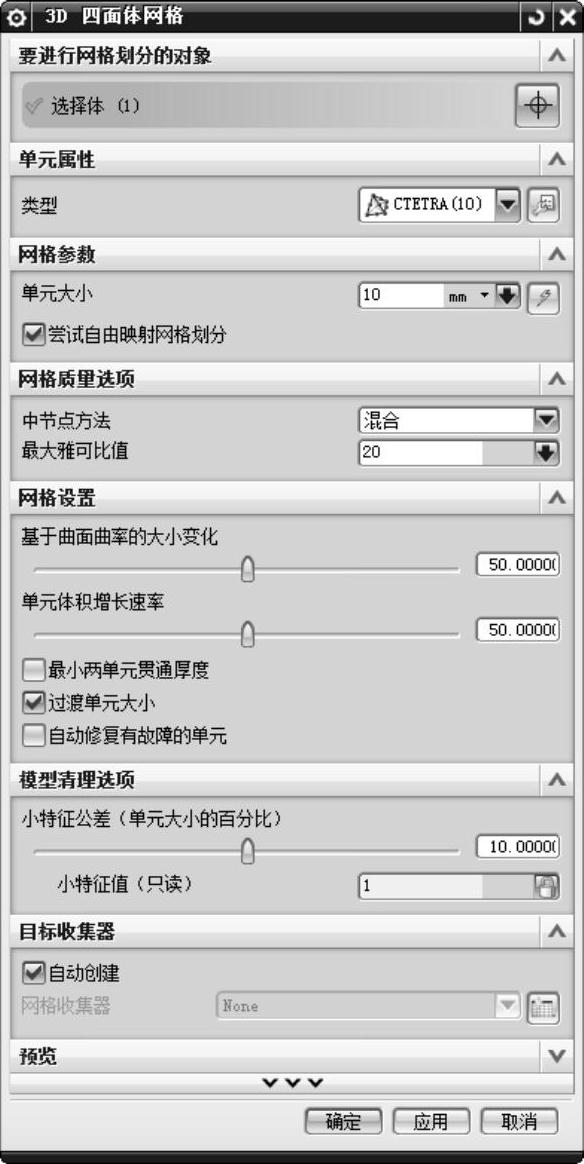

图14-65 “3D四面体网格”对话框

（2）在视图区中选择传动轴模型，选择单元属性类型为“CTETRA（10）”，“单元大小”设置为“10”，“最大雅可比值”为“20”，其他采用默认设置。

（3）单击“确定”按钮，开始划分网格。生成如图14-66所示的有限元模型。
