7.1.5 抽取几何体
选择“菜单”→“插入”→“关联复制”→“抽取几何体”命令，或依次单击“主页”选项卡→“特征”组→“抽取几何体”图标
，打开如图7-13所示的“抽取几何体”对话框。
使用该选项可以通过从一个体中抽取对象来生成另一个体。用户可以在4种类型的对象之间选择来进行抽取操作。如果抽取一个面或一个区域，则生成一个片体。如果抽取一个体，则新体的类型将与原先的体相同（实体或片体）。如果抽取一条曲线，则结果将是EXTRACTED_CURVE（抽取曲线）特征。
“抽取几何体”对话框中部分选项的功能 如下。
1.面

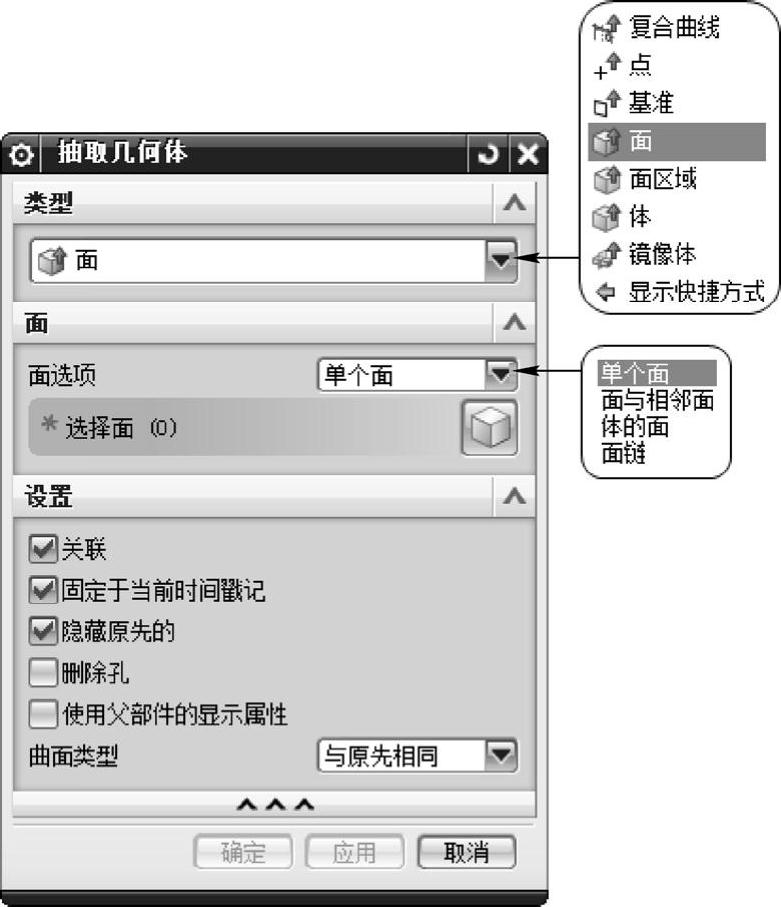

图7-13 “抽取几何体”对话框
该选项可用于将片体类型转换为B曲面类型，以便将它们的数据传递到ICAD或PATRAN等其他集成系统中和IGES等交换标准中。
（1）单个面：即只有选中的面才会被抽取，如图7-14所示。

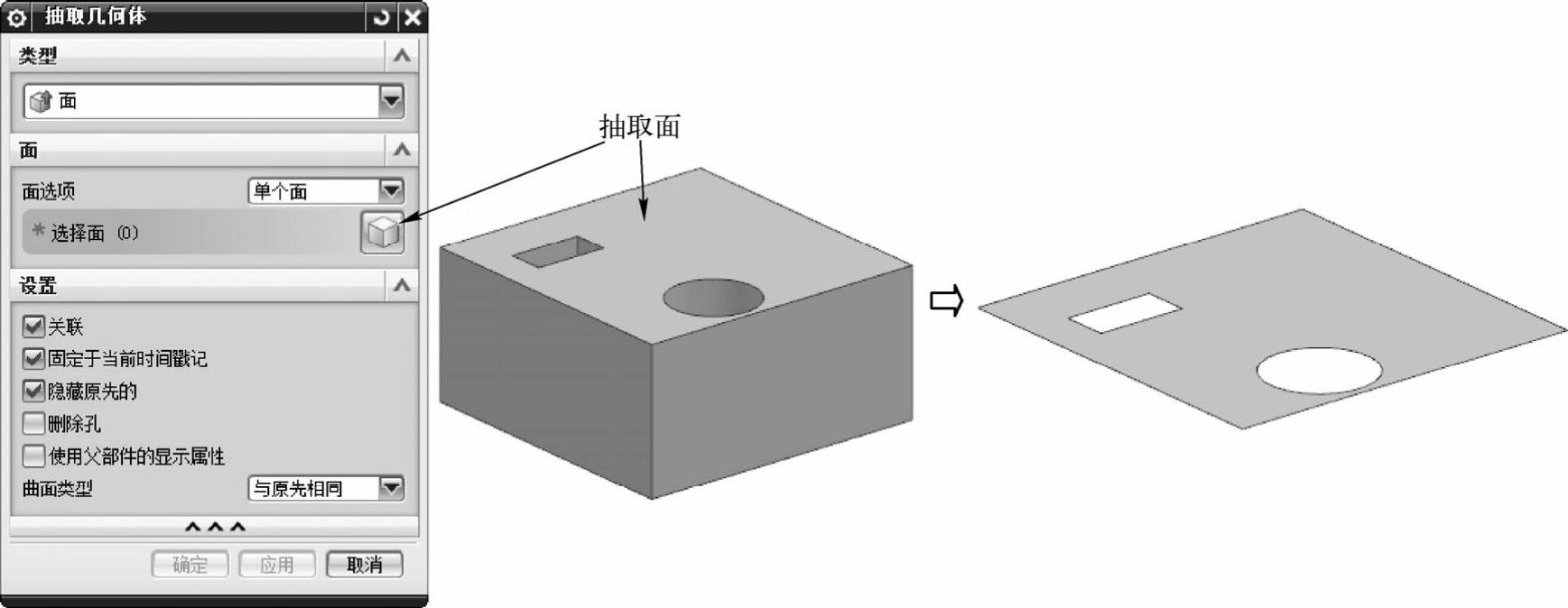

图7-14 抽取单个面
（2）面与相邻面：只有与选中的面直接相邻的面才会被抽取，如图7-15所示。
图7-15 抽取相邻面
（3）体的面：与选中的面位于同一体的所有面都会被抽取，如图7-16所示。

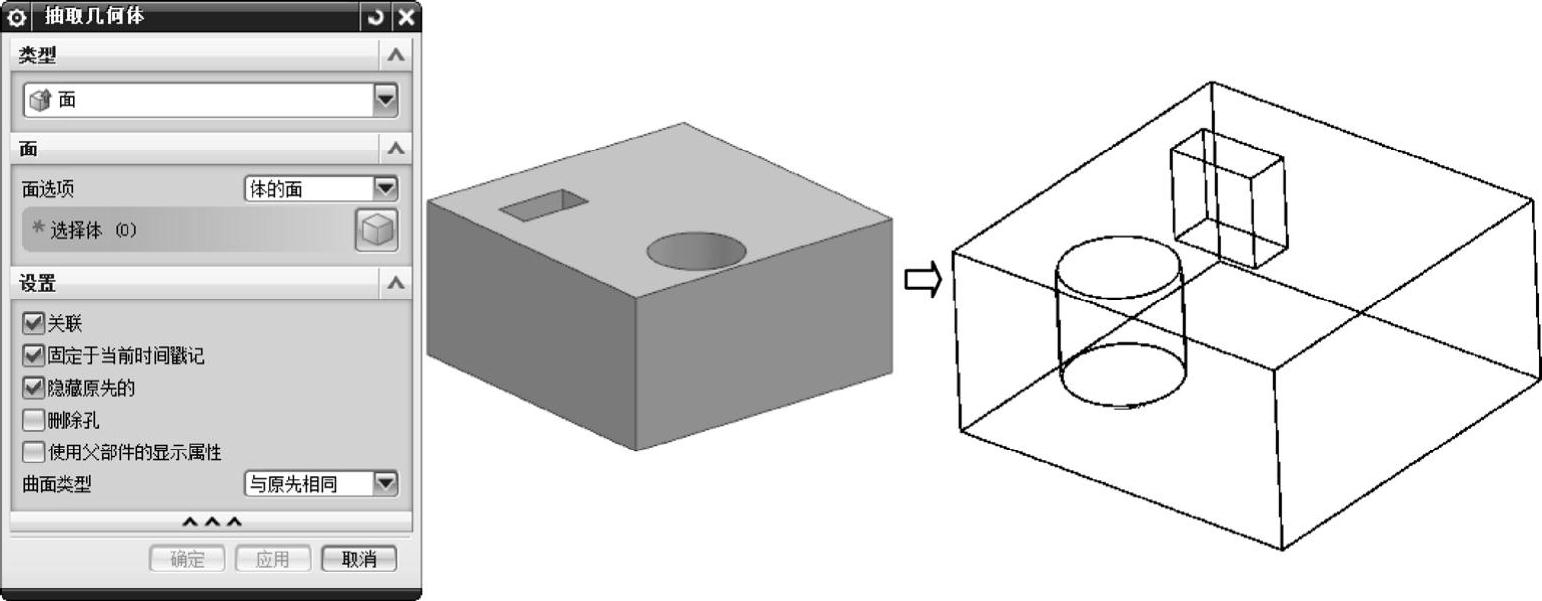

图7-16 抽取体的面
2．面区域
该选项让用户生成一个片体，该片体是一组和种子面相关的且被边界面限制的面。在确定了种子面和边界面以后，系统从种子面开始，在行进过程中收集面，直到它和任意的边界面相遇。一个片体（称为“抽取区域”特征）从这组面上生成。选择该选项后，对话框中变为如图7-17所示。示意图如图7-18所示。

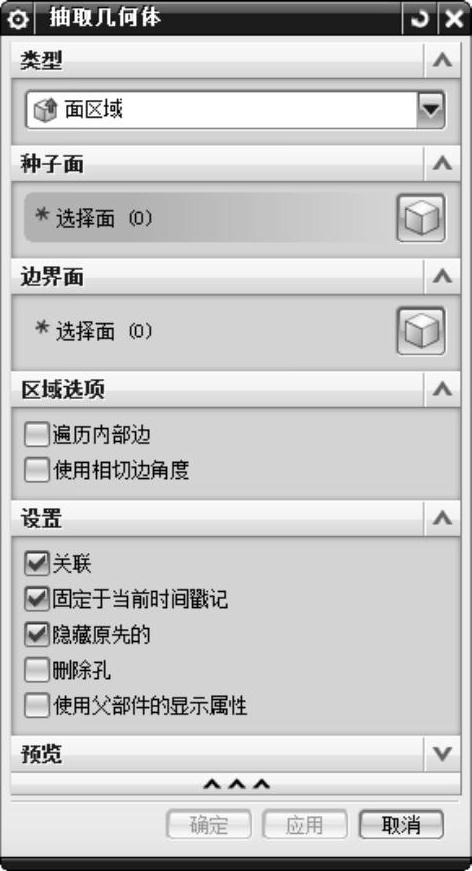

图7-17 “面区域”类型

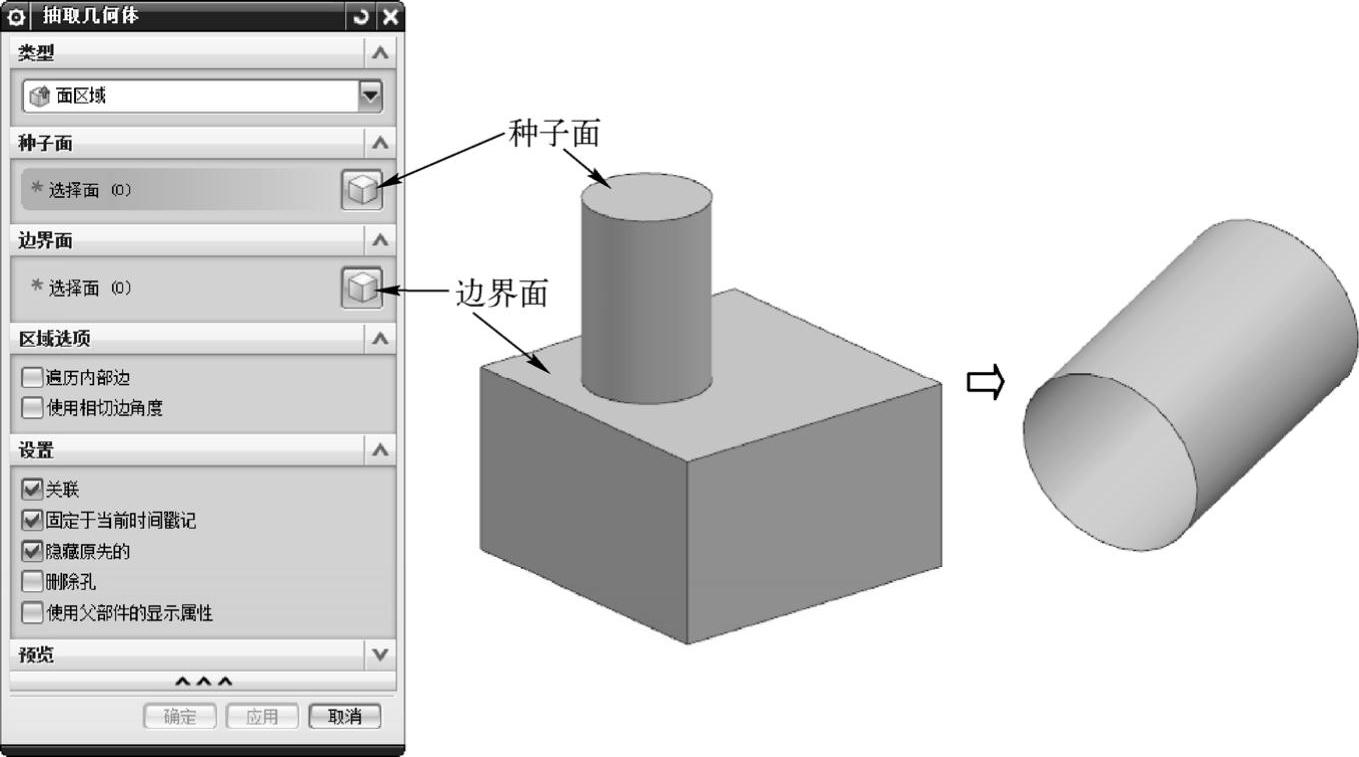

图7-18 “抽取区域”示意图
（1）种子面：特征中所有其他的面都和种子面有关。
（2）边界面：确定“抽取区域”特征的边界。
（3）使用相切边角度：该选项在加工中应用。
（4）遍历内部边：选中该复选框后，系统对于遇到的每一个面，都收集其边构成其任何内部环的部分或全部。
3.体
该选项生成整个体的关联副本。可以将各种特征添加到抽取体特征上，而不在原先的体上出现。当更改原先的体时，用户还可以决定“抽取体”特征要不要更新。
“抽取体”特征的一个用途是在用户想同时能用一个原先的实体和一个简化形式的时候（例如，放置在不同的参考集里），选择该类型时，对话框如图7-19所示。
（1）固定于当前时间戳记：该复选框可更改编辑操作过程中特性放置的时间标记，允许用户控制更新过程中对原先的几何体所做的更改是否反映在抽取的特征中。默认是将抽取的特征放置在所有的已有特征之后。
（2）隐藏原先的：如果原先的几何体是整个对象，或者如果生成“抽取区域”特征，则在生成抽取的特征时将隐藏原先的几何体。

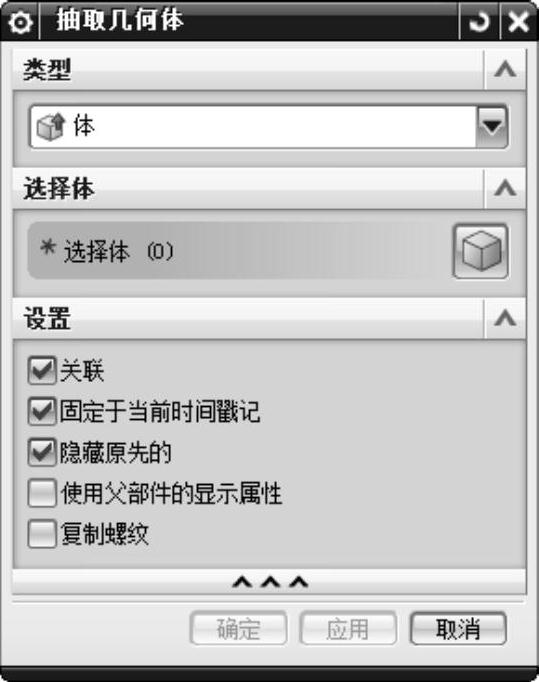

图7-19 “体”类型
