（1）选择“菜单”→“插入”→“基准/点”→“基准平面”命令，或者依次单击“主页”选项卡→“特征”组→“基准/点”库→“基准平面”图标，弹出“基准平面”对话框。
（2）在“类型”下拉列表框中选择“YC-ZC平面”选项，设置“距离”为“18.5”，如图6-150所示。单击“确定”按钮，创建基准平面4，如图6-151所示。

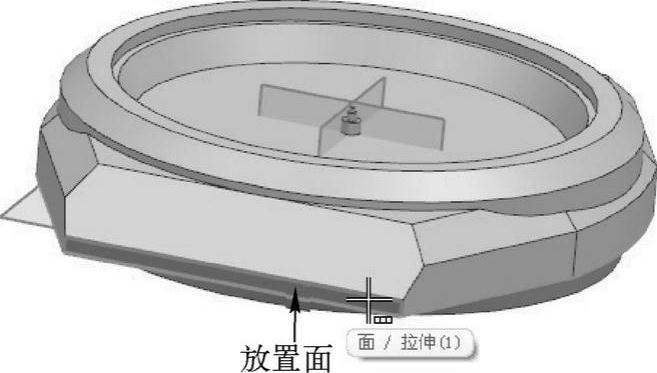

图6-147 选择放置面
图6-148 设置矩形腔体参数

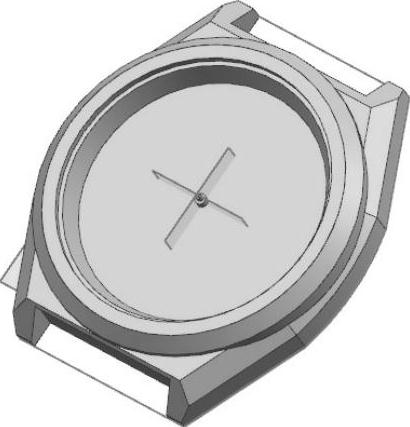

图6-149 创建腔体

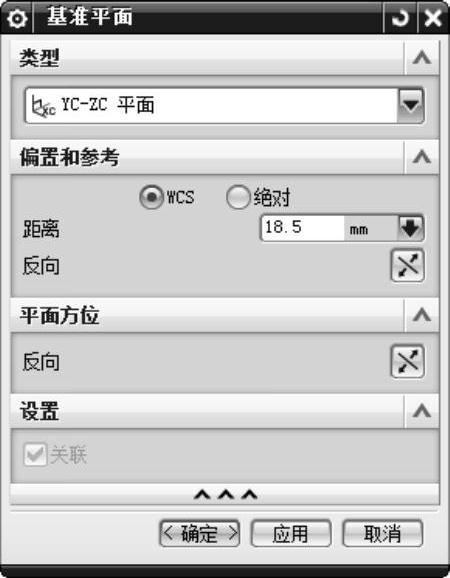

图6-150 设置“基准平面”对话框

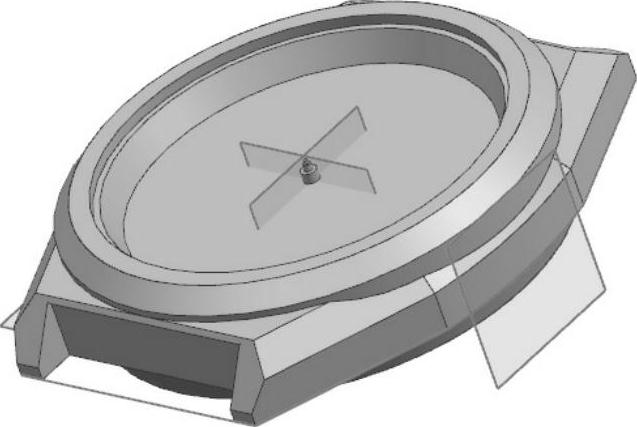

图6-151 创建基准平面
，弹出“基准平面”对话框。
