5.3.3 圆锥体
选择“菜单”→“插入”→“设计特征”→“圆锥”命令或依次单击“主页”选项卡→“特征”组→“更多”库→“圆锥”图标
，打开如图5-23所示的“圆锥”对话框。
以下对其5种创建方式逐一介绍。
（1）直径和高度：该方式通过定义底部直径、顶部直径和高度值生成实体圆锥，创建示意图如图5-24所示。
（2）直径和半角：该方式通过定义底部直径、顶部直径和半角值生成圆锥，创建示意图如图5-25所示。
半角定义了圆锥的轴与侧面形成的角度。半角值的有效范围是1°～89°。图5-26说明了不同的半角值对圆锥形状的影响。每种情况下，底部直径和顶部直径都是相同的。半角影响顶点的“锐度”以及圆锥的高度。

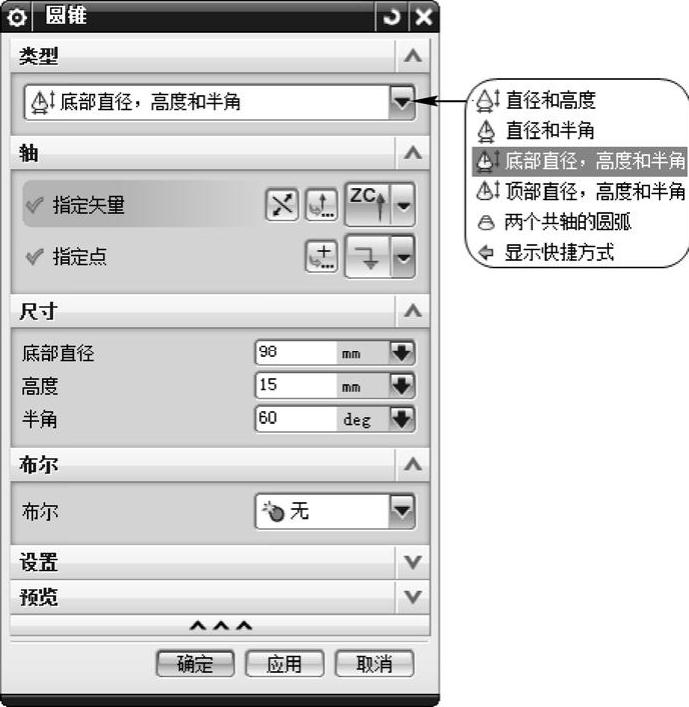

图5-23 “圆锥”对话框

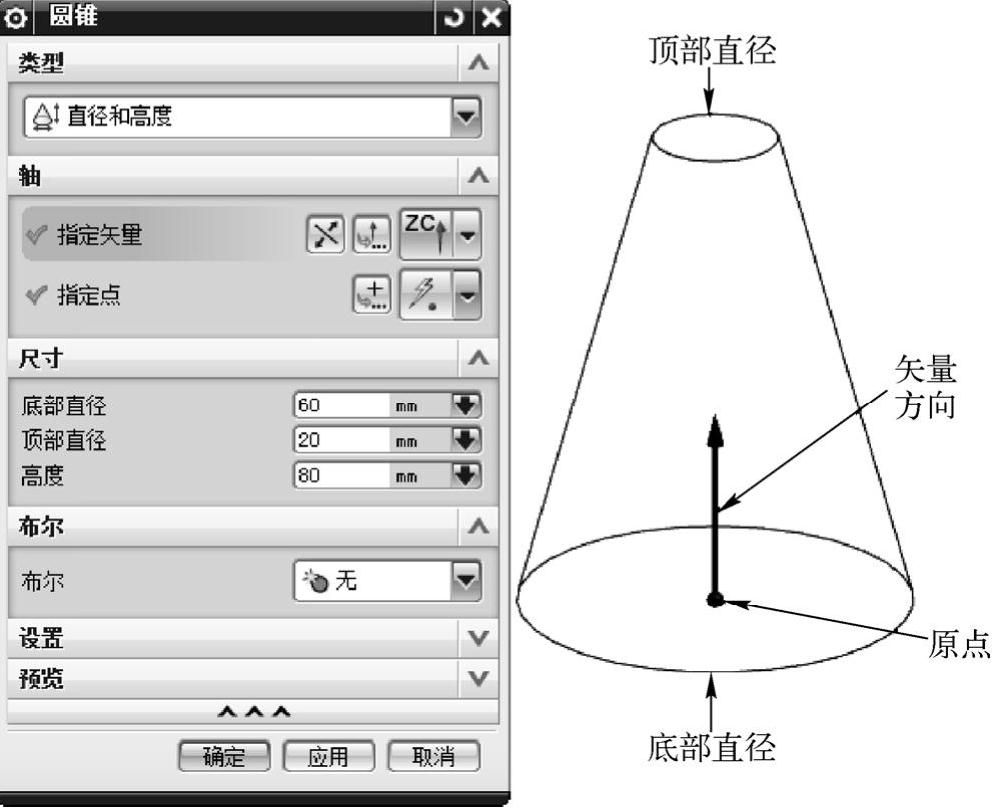

图5-24 “直径和高度”示意图

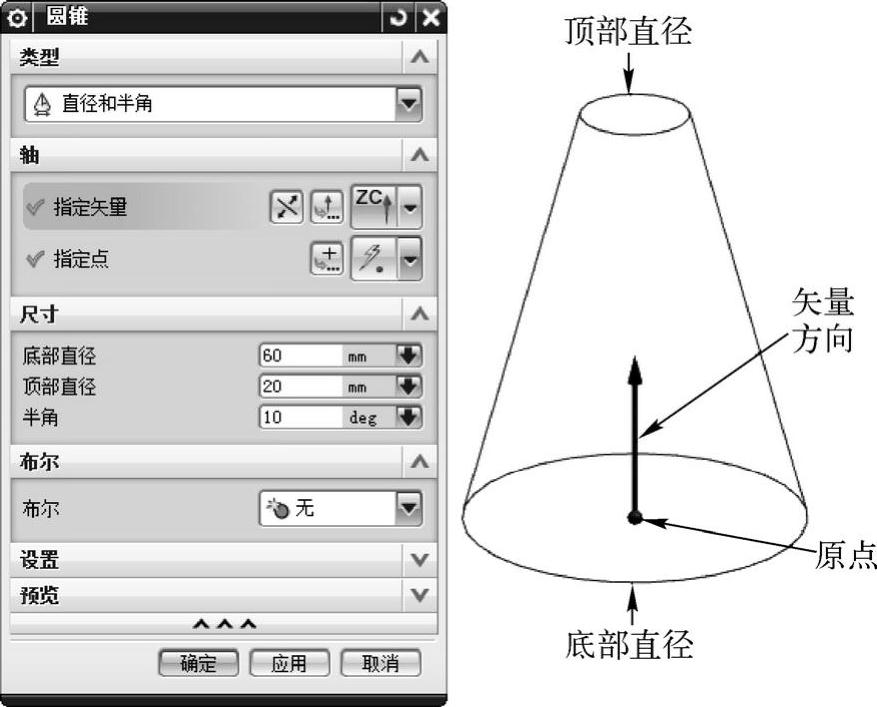

图5-25 “直径和半角”示意图

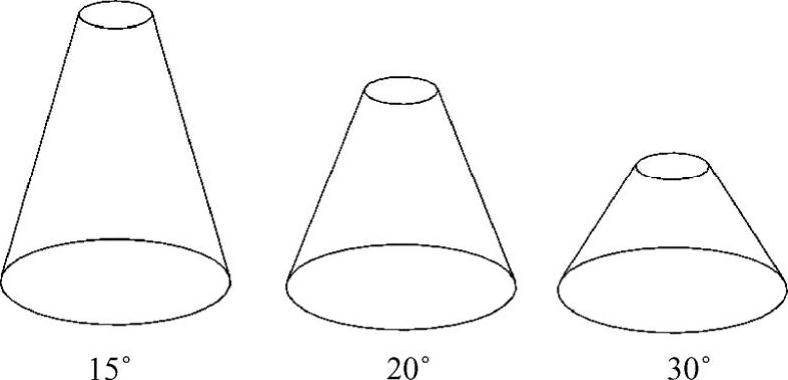

图5-26 不同的半角值对圆锥的影响
(3)底部直径，高度和半角：该方式通过定义底部直径、高度和半角值生成圆锥。半角值的有效范围是1°～89°。在生成圆锥的过程中，有一个经过原点的圆形平表面，其直径由底部直径值给出。顶部直径值必须小于底部直径值，创建示意图如图5-27所示。

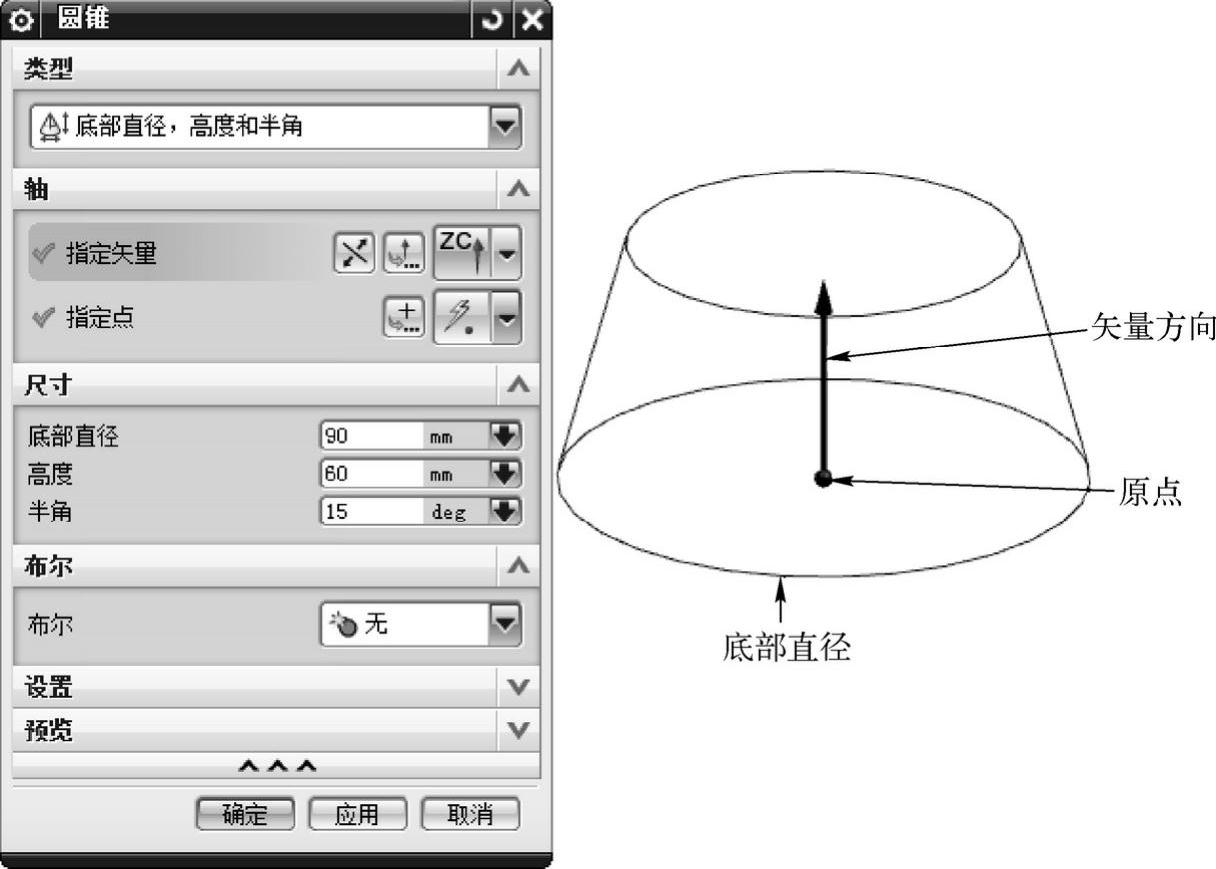

图5-27 “底部直径，高度和半角”创建示意图
（4）顶部直径，高度和半角：该方式通过定义顶部直径、高度和半角值生成圆锥。在生成圆锥的过程中，有一个经过原点的圆形平表面，其直径由顶直径值给出。底部直径值必须大于顶部直径值，创建示意图如图5-28所示。

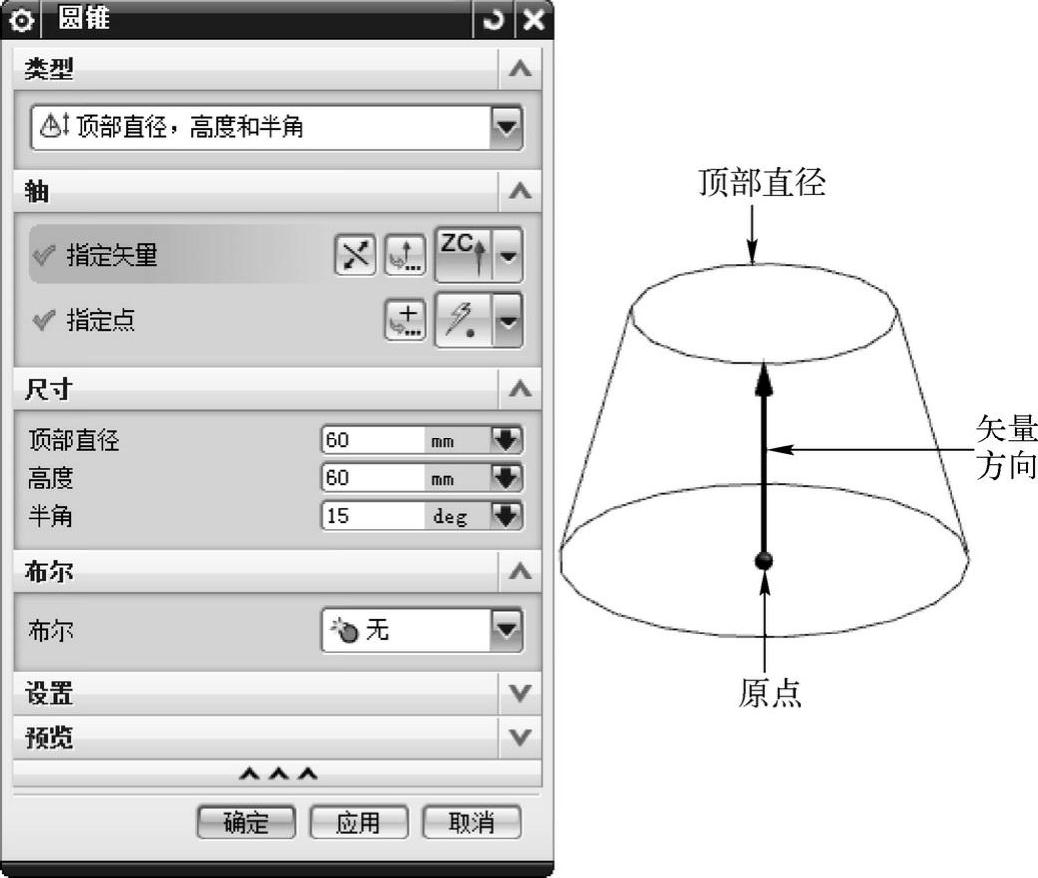

图5-28 “顶部直径，高度和半角”创建示意图
（5）两个共轴的圆弧：该方式通过选择两条弧生成圆锥。两条弧不一定是平行的（如图5-29所示）。

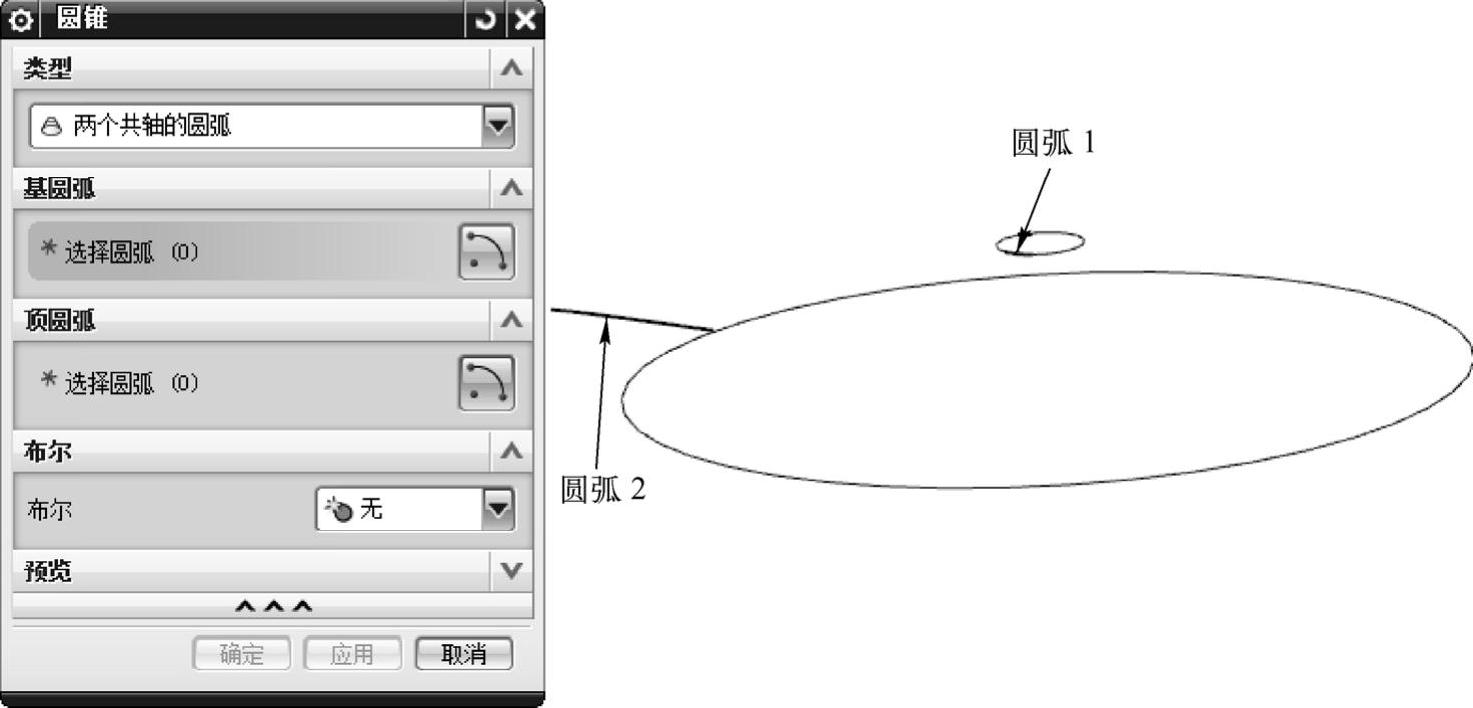

图5-29 “两个共轴的圆弧”示意图
选择了基弧和顶弧之后，就会生成完整的圆锥。所定义的圆锥轴位于弧的中心，并且处于基弧的法向上。圆锥的底部直径和顶部直径取自两个弧。圆锥的高度是顶弧的中心与基弧的平面之间的距离。
如果选中的弧不是共轴的，系统会将选中的第二条弧（顶弧）平行投影到由基弧形成的平面上，直到两个弧共轴为止。另外，圆锥不与弧相关联。
