12.4.1 建立基本视图

选择“菜单”→“插入”→“视图”→“基本视图”命令，或者依次单击“主页”选项卡→“视图”组→“基本视图”图标，打开如图12-13所示的“基本视图”对话框。

“基本视图”对话框中部分选项的功能如下。

（1）方法：指定视图对齐方法。

●自动判断：通过当前视图位置自动判断最佳放置方法，并使用该方法对齐视图。

●水平：将所选视图与另一视图水平对齐。

●竖直：将所选视图与另一视图竖直对齐。

●垂直于直线：将所选视图与指定的与另一视图相关的参考线垂直。使用指定矢量指定直线。

●叠加：将所选视图与另一视图水平/竖直对齐，以便使视图相互叠加。

（2）要使用的模型视图：该下拉列表中包括俯视图、左视图、前视图、正等轴测图等8种基本视图的投影。

（3）比例：该选项用于指定添加视图的投影比例，共有9种方式，如果是表达式，用户可以指定视图比例和实体的一个表达式保持一致。

（4）定向视图工具：单击该按钮，打开如图12-14所示的“定向视图”对话框。该对话框用于定向视图的投影方向。

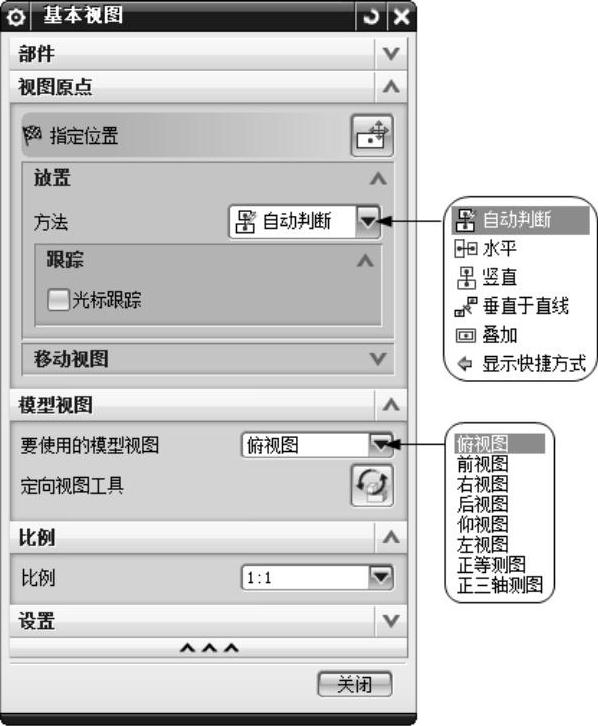

图12-13 “基本视图”对话框

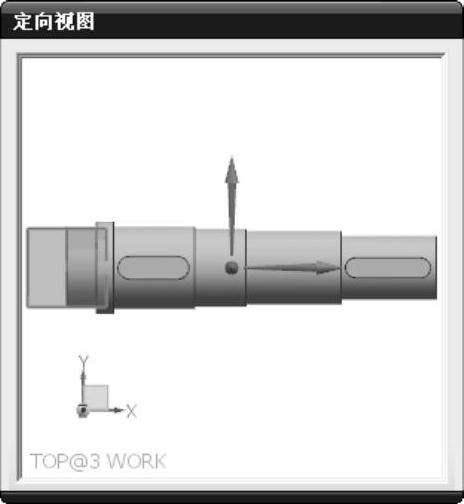

图12-14 “定向视图”对话框
