6.2.5  抽壳

6.2.5 抽壳

选择“菜单”→“插入”→“偏置/缩放”→“抽壳”命令或依次单击“主页”选项卡→“特征”组→“抽壳”图标，系统打开“抽壳”对话框，如图6-99所示。利用该对话框可以进行抽壳来挖空实体或在实体周围建立薄壳。

“抽壳”对话框中选项的功能如下。

（1）移除面，然后抽壳：选择该方法后，所选目标面在抽壳操作后将被移除。

如果进行等厚度的抽壳，则在选好要抽壳的面和设置好默认厚度后，直接单击“确定”或“应用”按钮完成抽壳。

如果进行变厚度的抽壳，则在选好要抽壳的面后，在“备选厚度”栏中单击“选择面”，选择要设置的变厚度抽壳的表面并在“厚度0”文本框中输入可变厚度值，则该表面抽壳后的厚度为新设置的可变厚度，如 图6-100所示。

图6-99 “抽壳”对话框

（2）对所有面抽壳：选择该方法后，需要选择一个实体，系统将按照设置的厚度进行抽壳。抽壳后，原实体变成一个空心实体。

如果厚度为正数，则空心实体的外表面为原实体的表面，如果厚度为负数，则空心实体的内表面为原实体的表面。

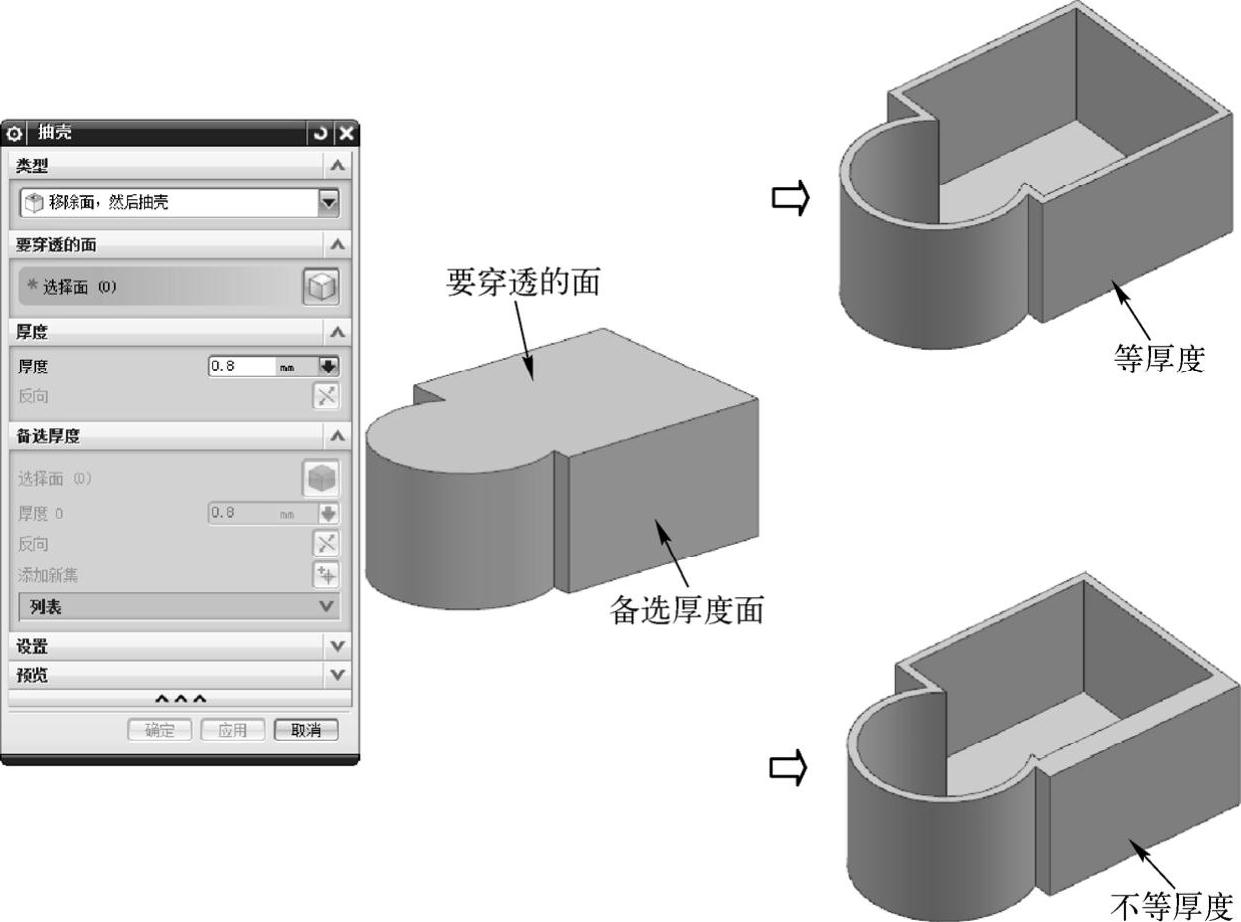

图6-100 “移除面，然后抽壳”示意图

在“备选厚度”栏中单击选择面也可以设置变厚度，设置方法与面抽壳类型相同，如 图6-101所示。

图6-101 “抽壳所有面”示意图
