6.2.4 实例——分针
分针由两部分组成，首先创建长方体，然后在长方体中创建圆柱体，再通过边倒角、边倒圆和孔等操作，生成分针模型，如图6-82所示。
图6-82 分针模型
参见光盘
光盘\视频教学\第6章\分针.avi
操作步骤
1.创建新文件
选择“菜单”→“文件”→“新建”命令或依次单击“主页”选项卡→“标准”组→“新建”图标
，弹出“新建”对话框。在“模板”选项组中选择“模型”，在“名称”文本框中输入“fenzhen”，单击“确定”按钮，进入建模环境。
2.创建长方体
（1）选择“菜单”→“插入”→“设计特征”→“长方体”命令或依次单击“主页”→“特征”组→“更多”库→“设计特征”库→“块”图标
，弹出“块”对话框（如图6-83所示）。
（2）在“类型”下拉列表中选择“原点和边长”；在“长度（XC）”“宽度（YC）”和“高度（ZC）”文本框中分别输入“14”“1”和“0.2”。
（3）单击“点对话框”按钮
，弹出“点”对话框，设置原点坐标为（0，0，0），单击“确定”按钮。返回“块”对话框后，单击“确定”按钮，生成如图6-84所示的长方体。

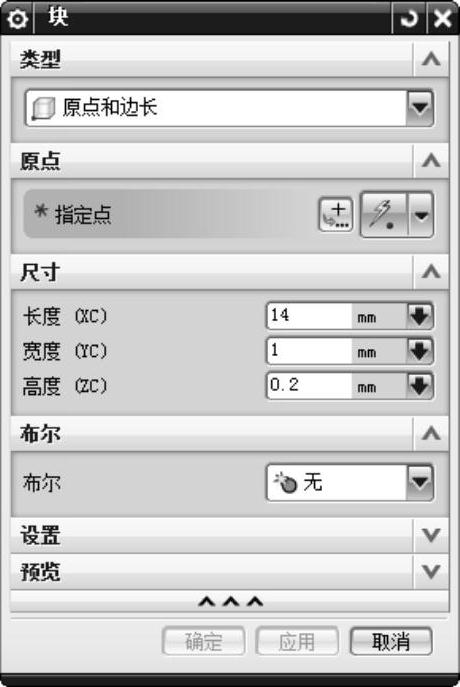

图6-83 “块”对话框

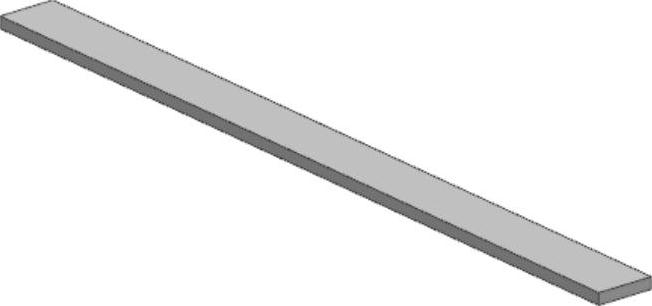

图6-84 创建长方体
3.创建圆柱体
（1）选择“菜单”→“插入”→“设计特征”→“圆柱体”命令或依次单击“主页”→“特征”组→“更多”库→“设计特征”库→“圆柱”图标
，弹出“圆柱”对话框，如图6-85所示。
（2）在“类型”下拉列表框中选择“轴、直径和高度”；在“指定矢量”下拉列表中选择
（ZC轴）；单击“点对话框”按钮
，弹出“点”对话框，设置原点坐标为（3，0.5，0），单击“确定”按钮。
（3）返回“圆柱”对话框，在“直径”和“高度”文本框中分别输入“2”和“0.2”，在“布尔”下拉列表框中选择“求和”，系统将自动选择长方体，单击“确定”按钮，生成的圆柱体如图6-86所示。

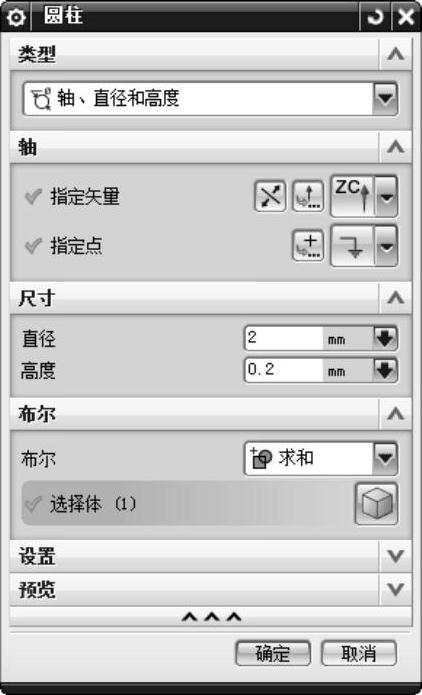

图6-85 “圆柱”对话框

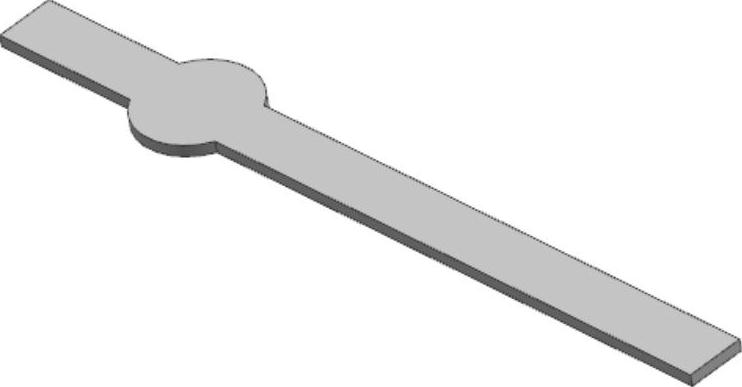

图6-86 创建圆柱体
4．创建简单孔
(1)选择“菜单”一“插入”一“设计特征”一“孔”命令，或依次单击“主页”选项卡一“特征”组一“孔”图标
，弹出如图6-87所示的“孔”对话框。
(2)在“类型”下拉列表框中选择“常规孔”选项，在“形状和尺寸”卷展栏的“成形”下拉列表框中选择“简单”。
(3)单击“点”按钮
，拾取圆柱体的上边线，捕捉圆心为孔位置，如图6-88所示。

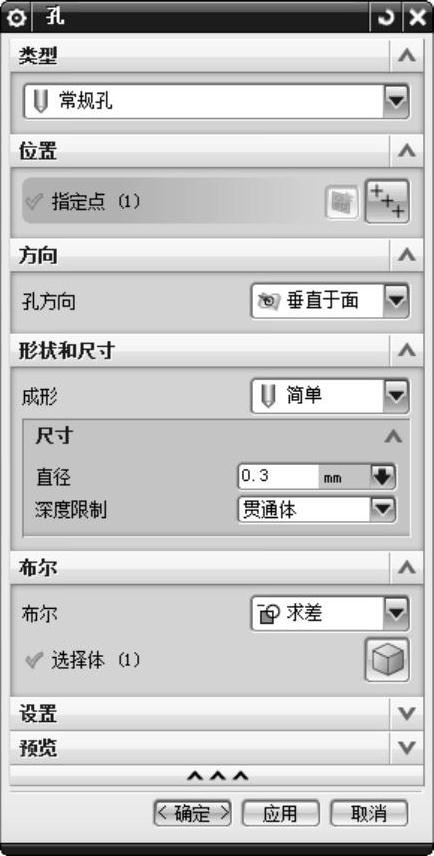

图6-87 “孔”对话框

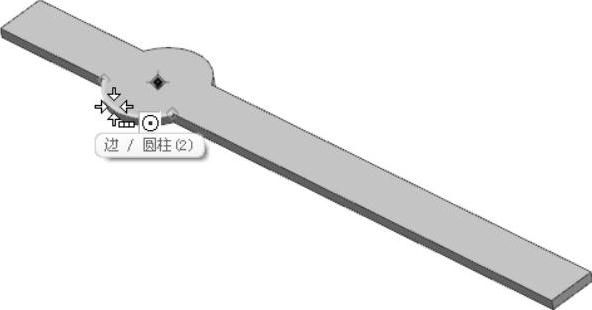

图6-88 捕捉圆心
（4）在“孔”对话框中，设置孔的“直径”和“深度限制”分别为“0.3”和“贯通体”，单击“确定”按钮，完成简单孔的创建，如图6-89所示。
5.创建边倒圆
（1）选择“菜单”→“插入”→“细节特征”→“边倒圆”命令，或者依次单击“主页”选项卡→“特征”组→“边倒圆”图标
，弹出如图6-90所示的“边倒圆”对话框。

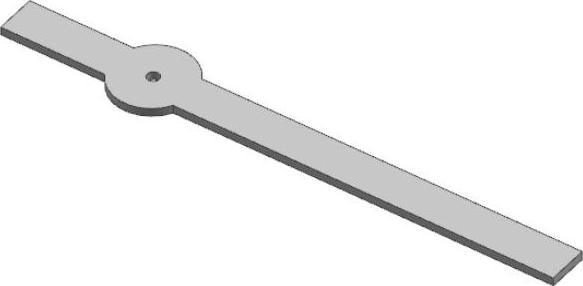

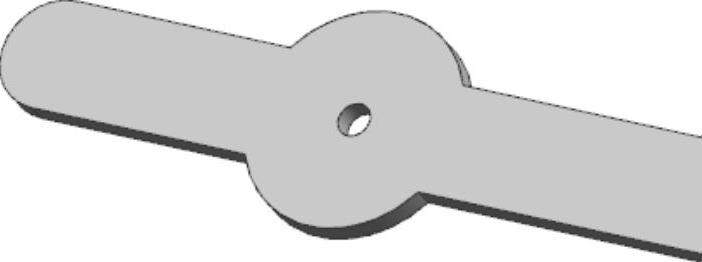

图6-89 创建孔
图6-90 “边倒圆”对话框
（2）在“形状”下拉列表框中选择“圆形”。
（3）在视图中选择要倒圆的边，并在“半径1”文本框中输入“0.5”，如图6-91所示。
（4）在“边倒圆”对话框中单击“确定”按钮，结果如图6-92所示。

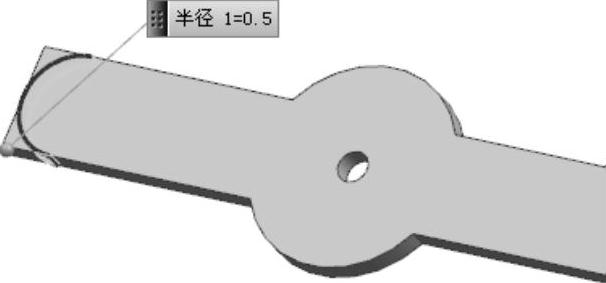

图6-91 选择要倒圆的边
图6-92 创建圆角
6.创建倒斜角
（1）选择“菜单”→“插入”→“细节特征”→“倒斜角”命令，或者依次单击“主页”选项卡→“特征”组→“倒斜角”图标
，弹出如图6-93所示的“倒斜角”对话框。
（2）在“横截面”下拉列表框中选择“非对称”，在“距离1”和“距离2”文本框中分别输入“1.5”和“0.45”，如图6-93所示。
（3）在视图中选择长方体的边，如图6-94所示。
（4）在“倒斜角”对话框中单击“应用”按钮。
（5）选择另一条边，在“距离1”和“距离2”文本框中分别输入“0.45”和“1.5”，单击“倒斜角”对话框中的“确定”按钮，生成如图6-95所示的模型。

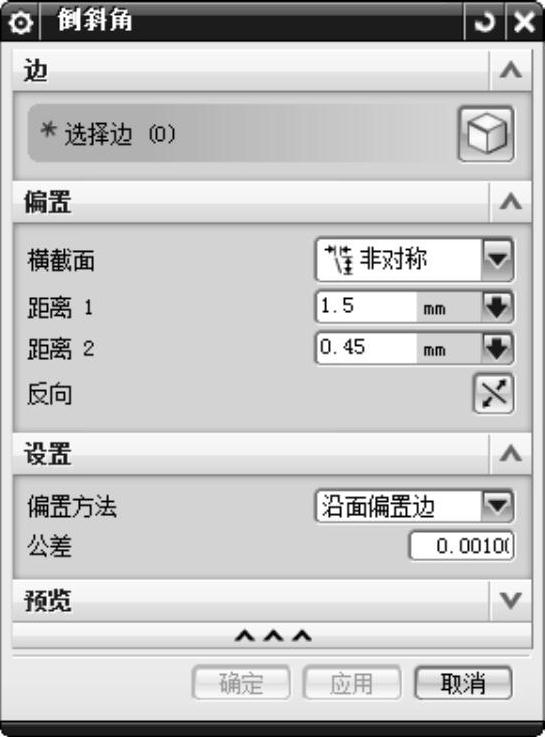

图6-93 “倒斜角”对话框
图6-94 选择倒角边

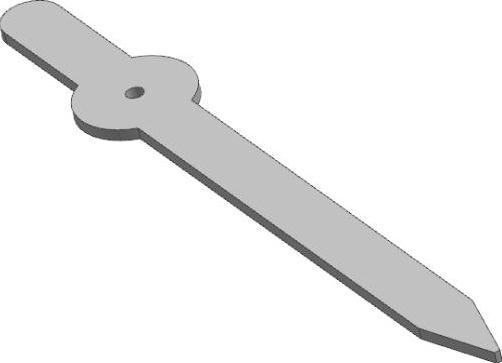

图6-95 生成模型
7.创建边倒圆
（1）选择“菜单”→“插入”→“细节特征”→“边倒圆”命令，或者依次单击“主页”选项卡→“特征”组→“边倒圆”图标
，弹出如图6-96所示的“边倒圆”对话框。
（2）在“形状”下拉列表框中选择“圆形”。
（3）在视图中选择要倒圆的边，并在“半径1”文本框中输入“0.1”，如图6-97所示。
（4）在“边倒圆”对话框中单击“确定”按钮，结果如图6-98所示。

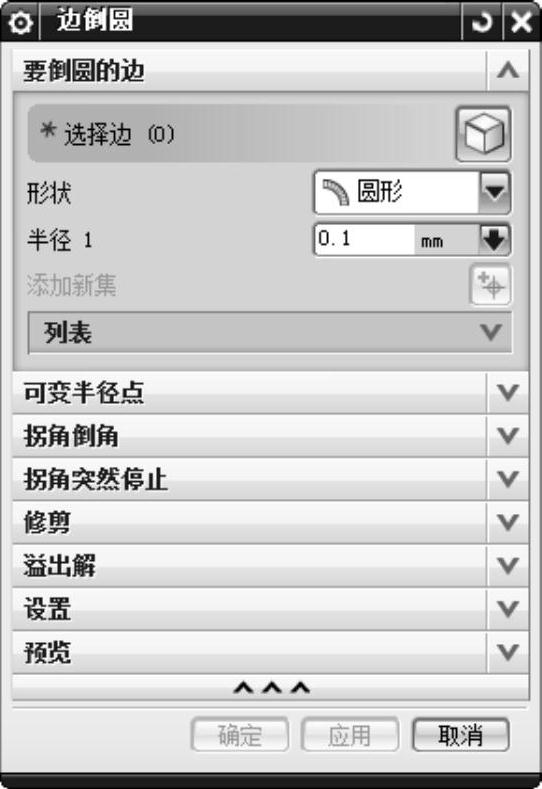

图6-96 “边倒圆”对话框

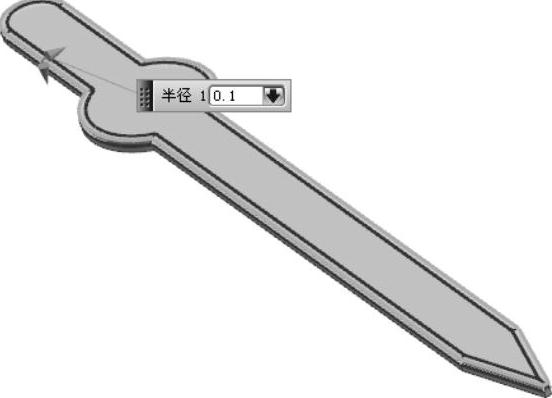

图6-97 选择要倒圆的边

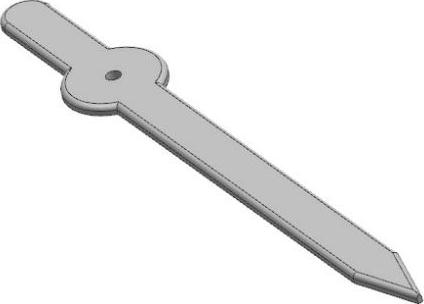

图6-98 模型
