创建轮廓弯边特征

5.创建轮廓弯边特征

（1）选择“菜单”→“插入”→“折弯”→“轮廓弯边”命令，或者依次单击“主页”选项卡→“折弯”组→“轮廓弯边”图标，打开如图11-92所示的“轮廓弯边”对话框。

（2）在“类型”下拉列表框中选择“基本”类型，单击“绘制截面”按钮，打开如图11-93所示的“创建草图”对话框。

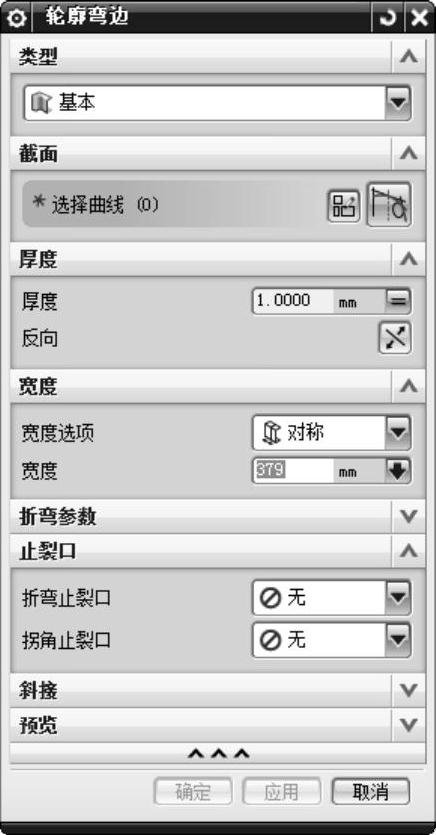

图11-92 “轮廓弯边”对话框

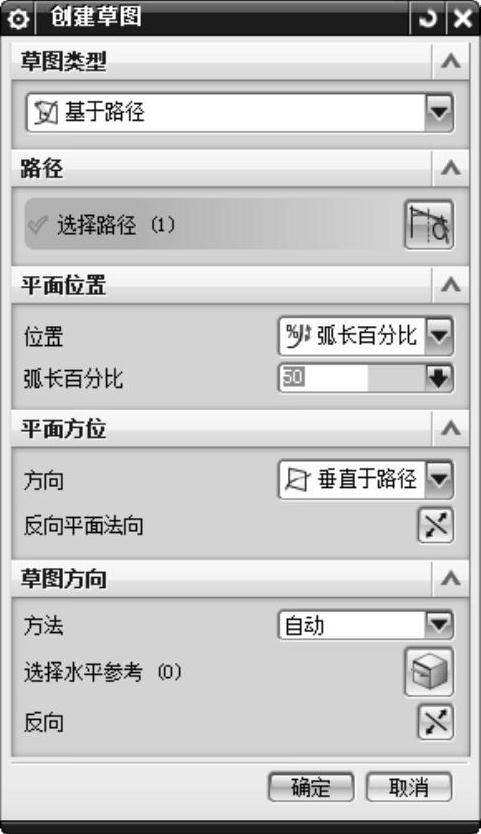

图11-93 “创建草图”对话框

（3）选择草图绘制路径，如图11-94所示。在“弧长百分比”文本框中输入“50”，单击“确定”按钮，进入草图绘制环境。

（4）绘制如图11-95所示的草图，依次单击“主页”选项卡→“草图”组→“完成”图标，草图绘制完毕，返回如图11-93所示的对话框。

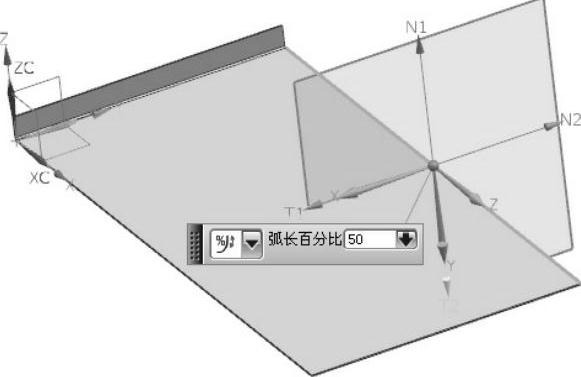

图11-94 选择草图绘制路径

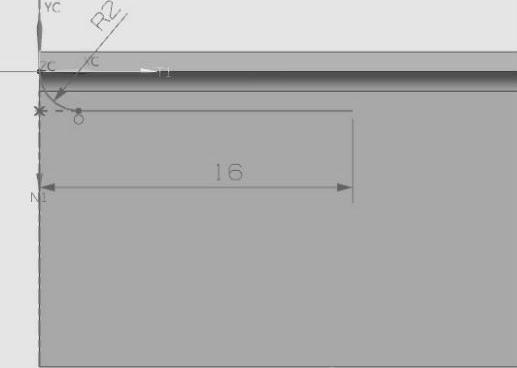

图11-95 绘制草图

（5）设置“宽度选项”为“对称”，“宽度”为“379”，单击“确定”按钮，创建轮廓弯边特征，如图11-96所示。
