11.3.3  百叶窗

11.3.3 百叶窗

“百叶窗”命令用于在钣金零件平面上创建通风窗的功能。

选择“菜单”→“插入”→“冲孔”→“百叶窗”命令，或者依次单击“主页”选项卡→“凸模”组→“百叶窗”图标，打开如图11-75所示的“百叶窗”对话框。

“百叶窗”对话框中部分选项的功能如下。

1.切割线

（1）选择截面：用来指定使用已有的单一直线作为百叶窗特征的轮廓线来创建百叶窗特征。

（2）绘制截面：选择零件平面作为参考平面绘制直线草图作为百叶窗特征的轮廓线来创建切开端百叶窗特征。

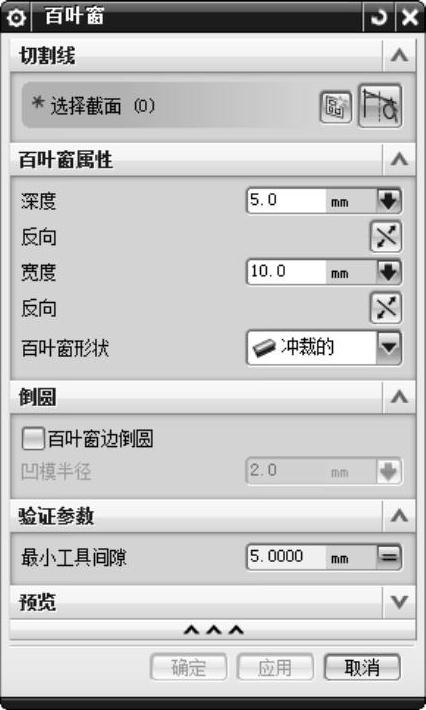

图11-75 “百叶窗”对话框

2.百叶窗属性

（1）深度：百叶窗特征最外侧点距钣金零件表面（百叶窗特征一侧）的距离。

（2）宽度：百叶窗特征在钣金零件表面投影轮廓的宽度。

（3）百叶窗形状：有成形的百叶窗和冲裁的百叶窗两种类型供选择。

3.倒圆

勾选“百叶窗边倒圆”复选框，此时冲模半径输入框有效，可以根据需求设置冲模半径。
