5.2.2  求差

选择“菜单”→“插入”→“组合”→“求差”命令或依次单击“主页”选项卡→“特征”组→“组合”库→“求差”图标，系统打开如图5-12所示的“求差”对话框。

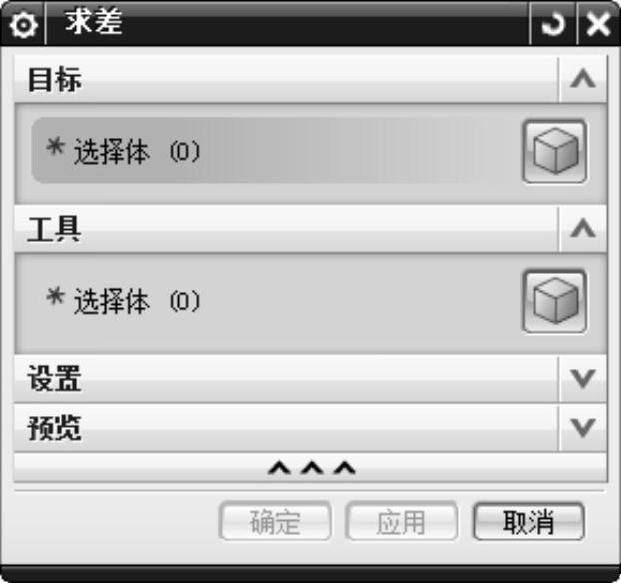

图5-12 “求差”对话框

该对话框用于从目标体中减去一个或多个刀具体的体积，即将目标体中与刀具体公共的部分去掉，如图5-13所示。

进行求差操作时，需要注意以下几点。

（1）若目标体和刀具体不相交或相接，则在运算结果中保持目标体不变。

（2）实体与实体、片体与实体、实体与片体之间都可进行求差运算，但片体与片体之间不能进行求差运算。实体与片体的差，其结果为非参数化实体。

（3）布尔“求差”运算时，若目标体进行差运算后的结果为两个或多个实体，则目标体将丢失数据。也不能将一个片体变成两个或多个片体。

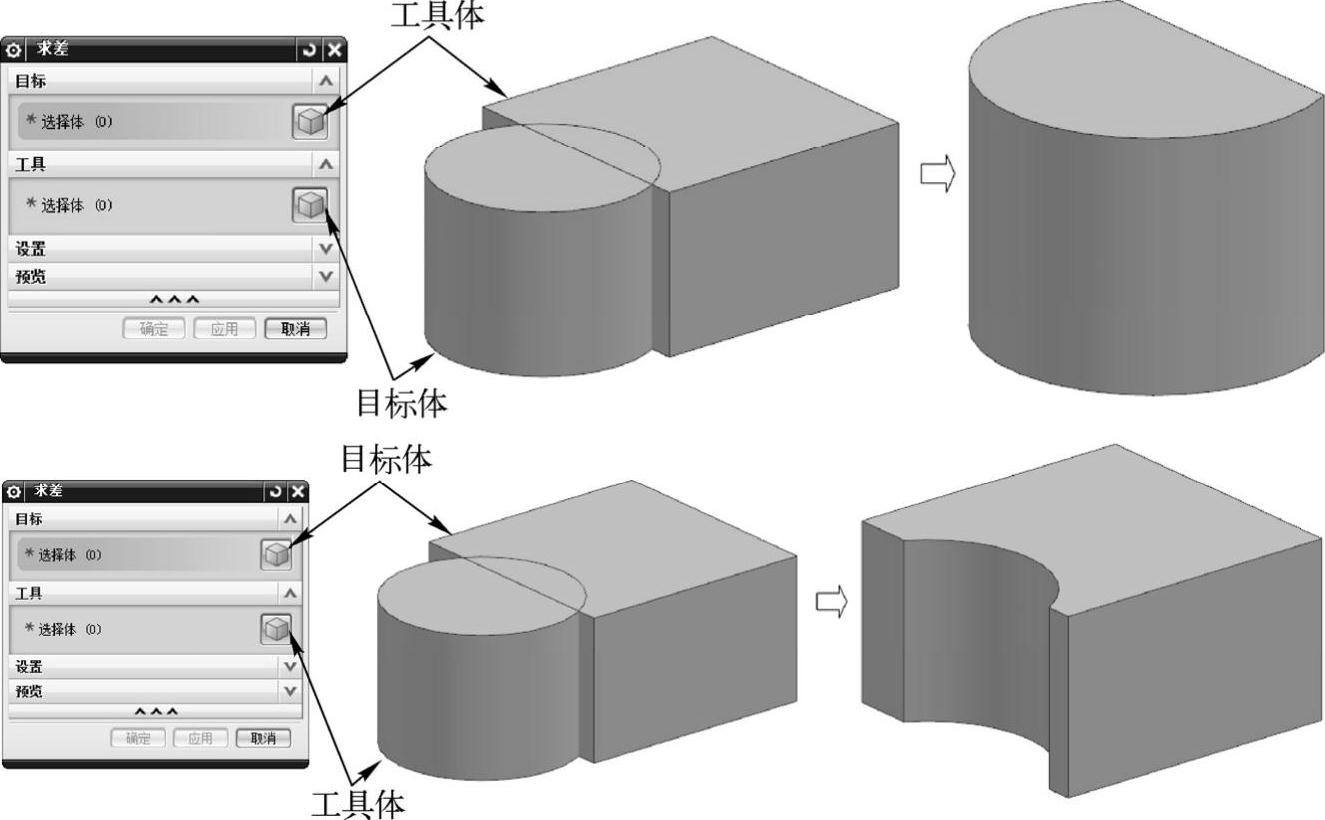

图5-13 “求差”示意图

（4）差运算的结果不允许产生0厚度，即不允许目标实体和工具体的表面刚好相切。
