（1）选择“菜单”→“插入”→“关联复制→“阵列特征”命令，打开“阵列特征”对话框。
（2）选择上步绘制的孔特征为阵列对象，选择“线性”布局。

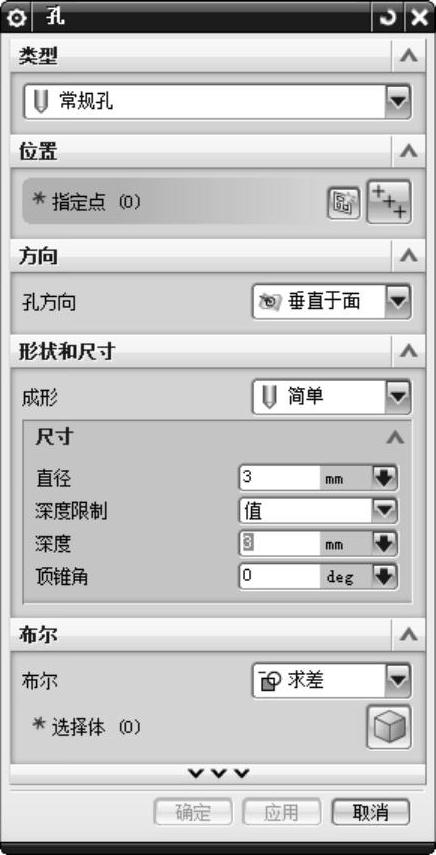

图11-151 “孔”对话框

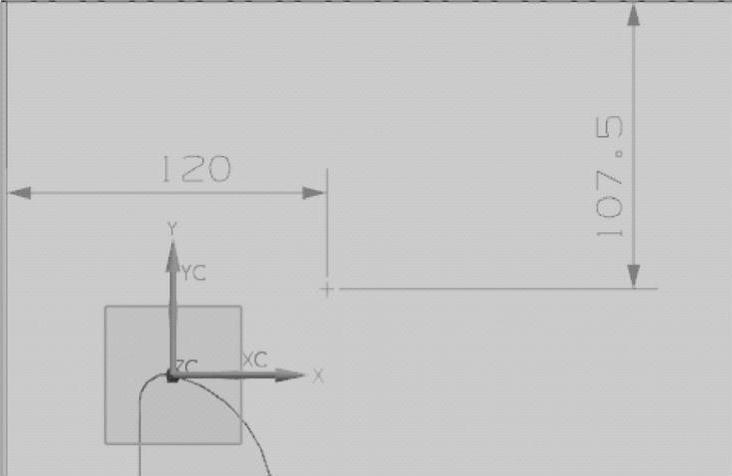

图11-152 绘制草图
（3）选择XC轴为方向1，输入数量“5”，节距为“40”。
（4）勾选“使用方向2”复选框。选择YC轴为方向2，输入数量“5”，节距为“40”。

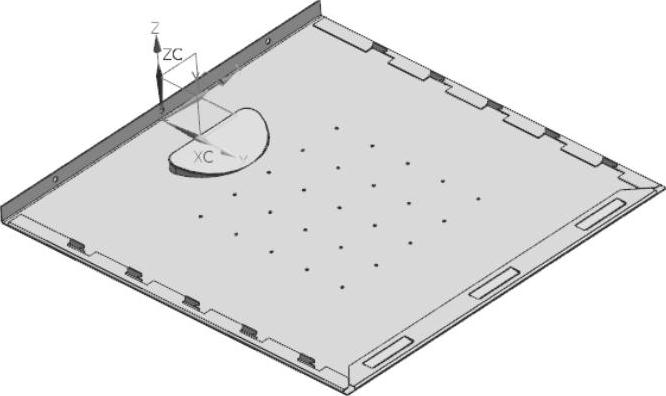

（5）在对话框中单击“确定”按钮，阵列钣金孔，如图11-153所示。
图11-153 阵列钣金孔
