13.9.1  解算方案的创建

解算方案包括定义分析类型、解算方案类型，以及特定的传动副驱动类型等。用户可以根据需求对同一组连杆、运动副定义不同的解算方案。

选择“菜单”→“插入”→“解算方案”命令，或依次单击“主页”选项卡→“设置”组→“解算”图标，弹出如图13-50所示的“解算方案”对话框。

对几种解算方案的简介如下。

（1）常规驱动：这种解算方案包括动力学分析和静力平衡分析，通过用户设置的时间和步数，在此范围内进行仿真分析解算。

（2）铰链运动驱动：在求解的后续阶段，通过用户设置的传动副及步长进行仿真分析。

（3）电子表格驱动：用户通过Excel电子表格列出传动副的运动关系，系统根据输入电子表格进行运动仿真分析。

与求解器相关的参数基本保持默认设置，系统默认的解算方案名称为Solution_1。

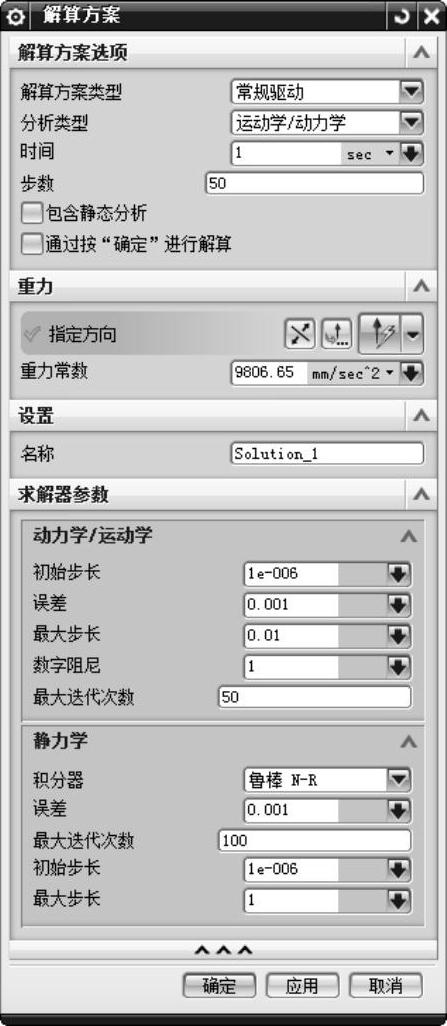

图13-50 “解算方案”对话框
