9.1.2  拟合曲面

9.1.2 拟合曲面

选择“菜单”→“插入”→“曲面”→“拟合曲面”命令，或依次单击“曲面”选项卡→“曲面”组→“更多”库→“曲面”库→“拟合曲面”图标，系统会打开如图9-11所示的“拟合曲面”对话框。

首先需要创建一些数据点，接着选取点，再单击鼠标右键将这些数据点组成一个组才能进行对象的选取（注意组的名称只支持英文），如图9-12所示。然后调节各个参数，最后生成所需要的曲面或平面。

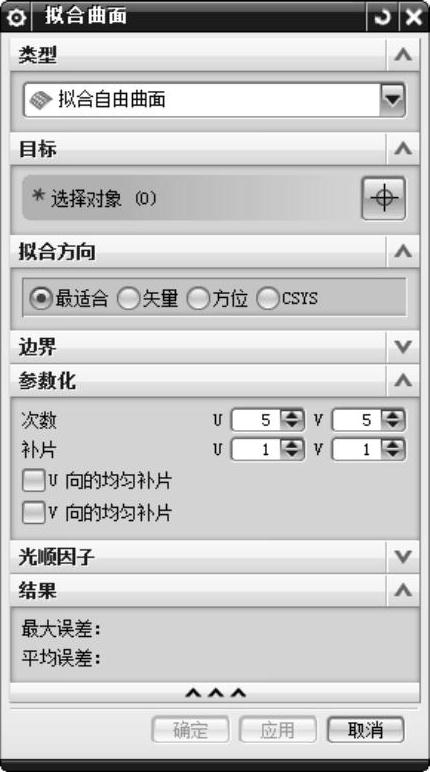

图9-11 “拟合曲面”对话框

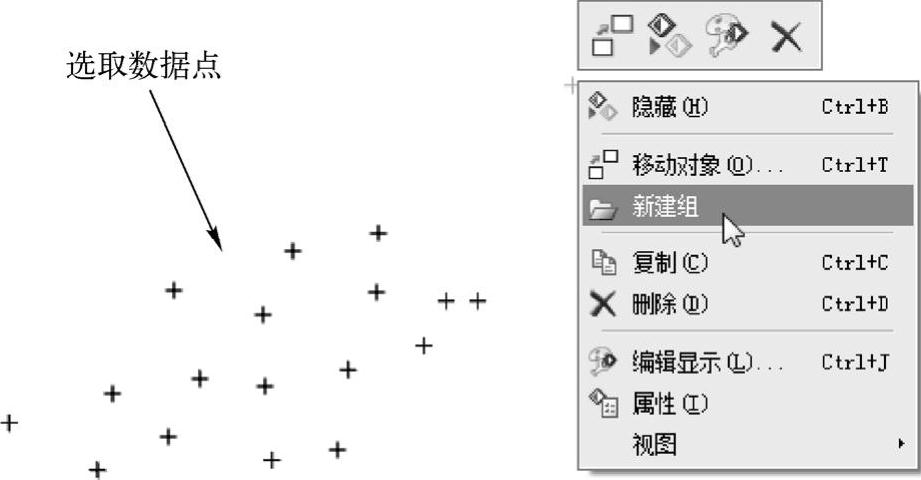

图9-12 “新建组”示意图

“拟合曲面”对话框中相关选项的功能如下。

（1）类型：用户可根据需求拟合自由曲面、拟合平面、拟合球、拟合圆柱和拟合圆锥。

（2）目标：当图标激活时，用户可以选择对象。

（3）拟合方向：拟合方向指定投影方向与方位。有4种用于指定拟合方向的方法。

●最适合：如果用户的目标基本上是矩形，具有可识别的长度和宽度方向以及或多或少的平面性，则选择此项。拟合方向和U/Y方位会自动确定。

●矢量：如果用户的目标基本上是矩形，具有可识别的长度和宽度方向，但曲率很大，则选择此项。

●方位：如果用户的目标具有复杂的形状或为旋转对称，则选择此选项。使用方位操控器和矢量对话框指定拟合方向和大致的U/V方位。

●CSYS：如果用户的目标具有复杂的形状或为旋转对称，并且用户需要使方位与现有几何体关联，则选择此选项。使用CSYS选项和CSYS对话框指定拟合方向和大致的U/V方位。

（4）边界：通过指定四个新边界点来延长或限制拟合曲面的边界。

（5）参数化：改变U/V向的次数和补片数从而调节曲面。

●次数：指定拟合曲面在U向和V向的次数。

●补片：指定U向及V向的曲面补片数。

（6）光顺因子：拖动滑块可直接影响曲面的平滑度。曲面越平滑，与目标的偏差越大。

（7）结果：UG根据用户所生成的曲面计算的最大误差和平均误差。
