25.创建拉伸体

25.创建拉伸体

（1）隐藏钣金件，选择“菜单”→“插入”→“设计特征→“拉伸”命令，或者依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“拉伸”图标，打开如图11-140所示的“拉伸”对话框。

（2）在视图区选择如图11-139所示的草图曲线为截面。

（3）在开始“距离”文本框中输入“−10”，结束“距离”文本框中输入“10”，单击“确定”按钮，创建拉伸特征，如图11-141所示。

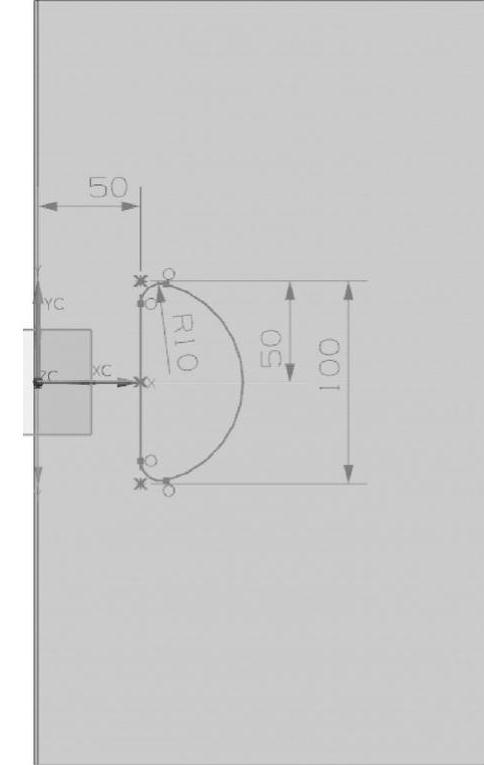

图11-139 绘制草图

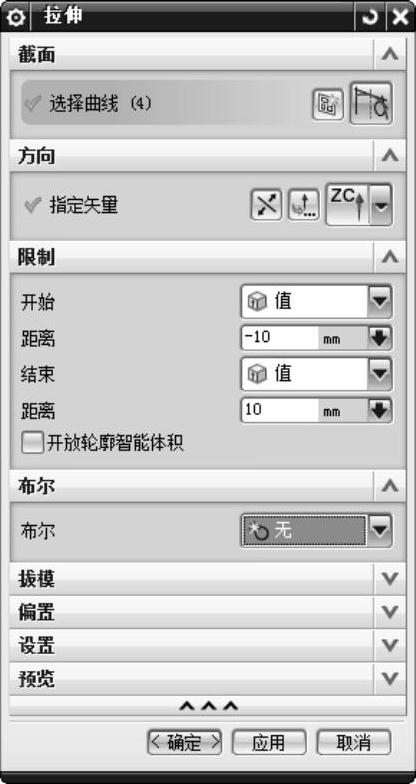

图11-140 “拉伸”对话框

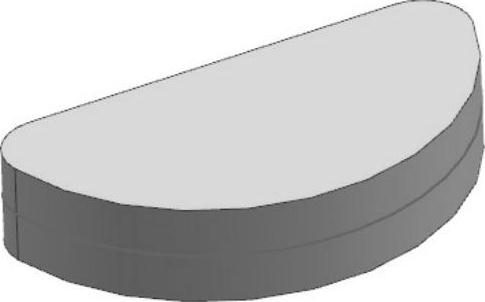

图11-141 创建拉伸特征

（4）选择“菜单”→“插入”→“基准/点”→“基准平面”命令，打开图11-142所示的“基准平面”对话框。

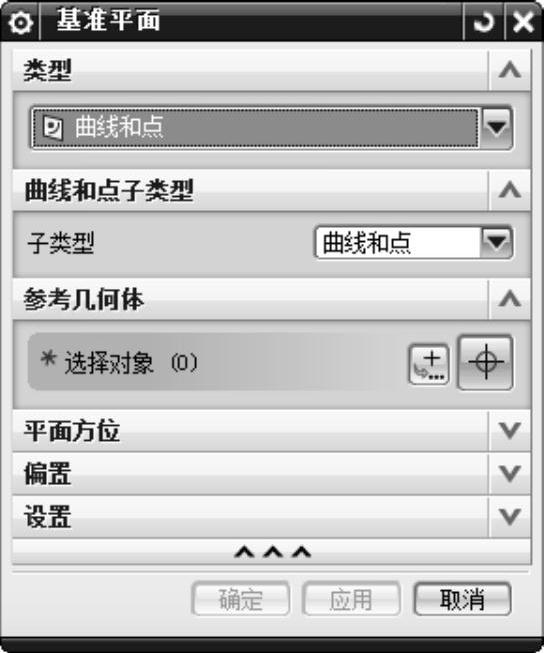

图11-142 “基准平面”对话框

（5）在如图11-142所示的对话框中的“类型”下拉列表框中选择“曲线和点”。

（6）在视图区选择曲线和点，如图11-143所示。单击“确定”按钮，创建基准平面，如图11-144所示。
