2.1.5 对象变换
选择“菜单”→“编辑”→“变换”命令，打开如图2-16（左）所示的“变换”对话框，可变换的对象包括直线、曲线、面、实体等。在选择对象后，弹出如图2-16（右）所示的“变换”对话框。该对话框在操作变换对象时经常用到。在执行“变换”命令的最后阶段，都会打开如图2-17所示的对话框。

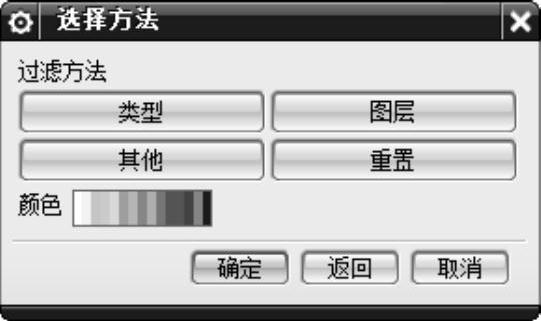

图2-15 “选择方法”对话框

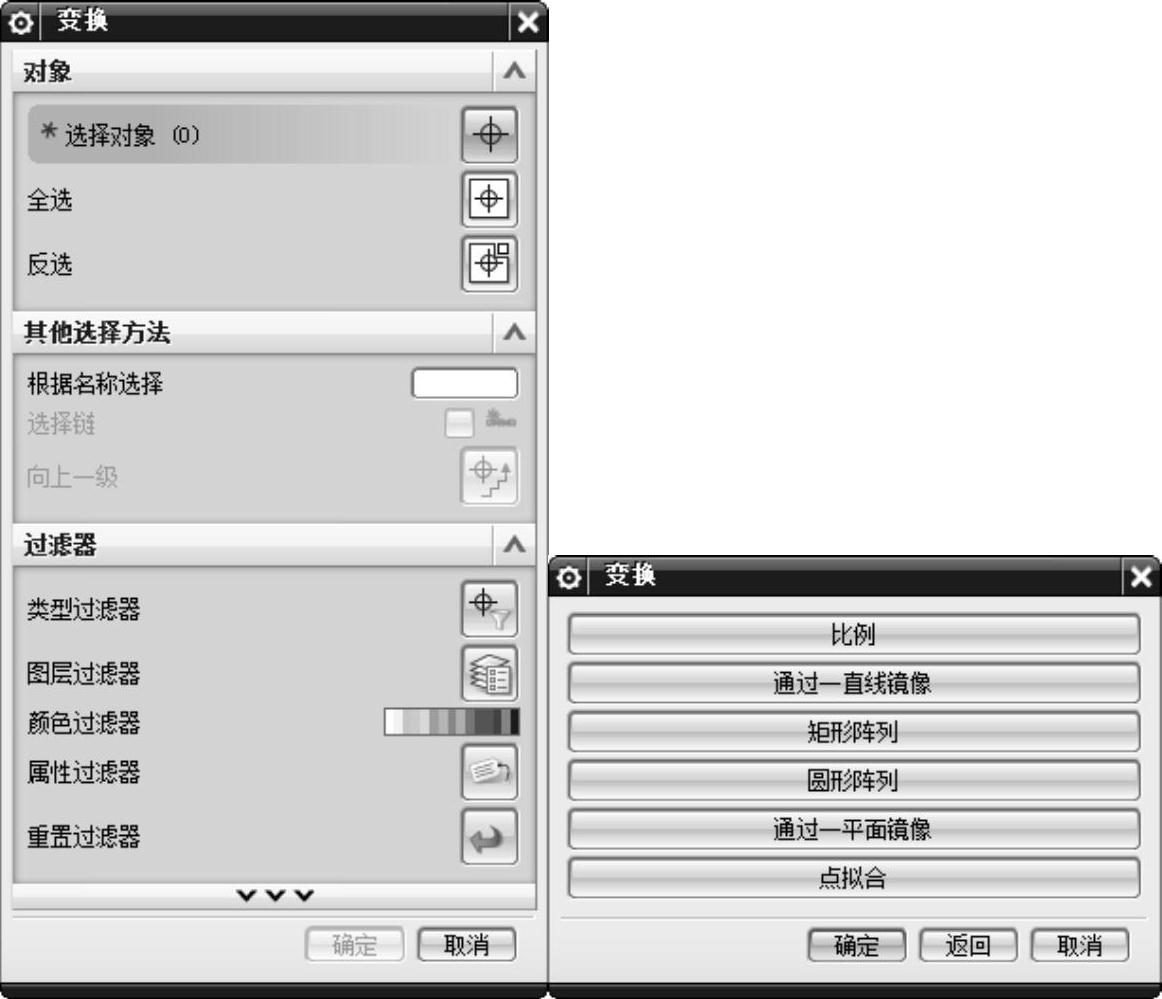

图2-16 “变换”对话框
以下对如图2-17所示的“变换”对话框中的部分功能进行介绍。该对话框用于选择新的变换对象、改变变换方法、指定变换后对象的存放图层等。
（1）重新选择对象：该选项用于重新选择对象，通过类选择器对话框来选择新的变换对象，而保持原变换方法不变。
（2）变换类型-镜像平面：该选项用于修改变换方法，即在不重新选择变换对象的情况下，修改变换方法，当前选择的变换方法以简写的形式显示在“-”符号后面。
（3）目标图层-原始的：该选项用于指定目标图层，即在变换完成后，指定新建立的对象所在的图层。单击该选项后，会有以下3种选项。
●工作的：变换后的对象放在当前的工作图层中。
●原始的：变换后的对象保持在源对象所在的图层中。
●指定：变换后的对象被移动到指定的图层中。
（4）追踪状态-关：该选项是一个开关选项，用于设置跟踪变换过程。当其设置为“开”时，在源对象与变换后的对象之间画连接线。该选项可以和“平移”“旋转”“比例”“镜像”或“重定位”等变换方法一起使用，以建立一个封闭的形状。
需要注意的是，该选项对于源对象类型为实体、片体或边界的对象变换操作时不可用。跟踪曲线独立于图层设置，总是建立在当前的工作图层中。
（5）分割-1：该选项用于等分变换距离。即把变换距离（或角度）分割成几个相等的部分，实际变换距离（或角度）是其等分值。指定的值称为“等分因子”。
该选项可用于“平移”“比例”“旋转”等变换操作。例如“平移”变换，实际变换的距离是指原指定距离除以“等分因子”所得的商。
（6）移动：该选项用于移动对象。即变换后，将源对象从其原来的位置移动到由变换参数所指定的新位置。如果所选取的对象和其他对象间有父子依存关系（即依赖于其他父对象而建立），则只有选取了全部的父对象一起进行变换，才能用“移动”命令选项。
（7）复制：该选项用于复制对象。即变换后，将源对象从其原来的位置复制到由变换参数所指定的新位置。对于依赖其他父对象而建立的对象，复制后的新对象中的数据关联信息将会丢失（即它不再依赖于任何对象而独立存在）。
（8）多个副本-不可用：该选项用于复制多个对象。按指定的变换参数和副本数在新位置复制源对象的多个副本，相当于一次执行了多个“复制”命令操作。
（9）撤销上一个-不可用：该选项用于撤销最近变换。即撤销最近一次的变换操作，但源对象依旧处于选中状态。

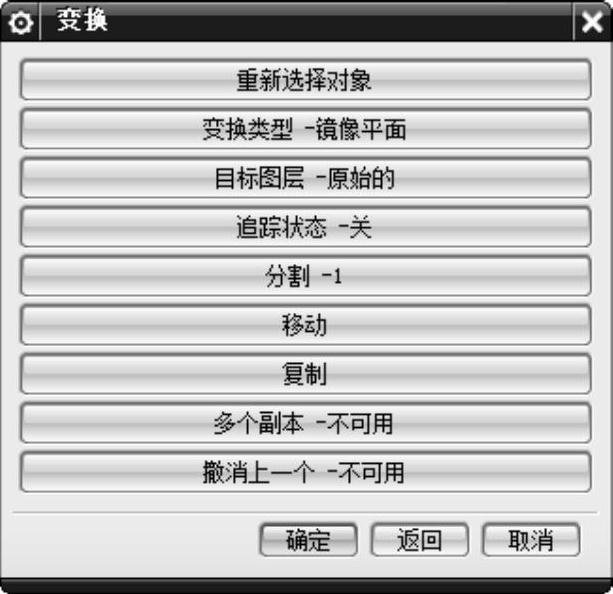

图2-17 “变换”对话框
提示：
对象的几何变换只能用于变换几何对象，不能用于变换视图、布局、图纸等。另外，变换过程中可以多次使用“移动”或“复制”命令，但每使用一次都建立一个新对象，所建立的新对象都是以上一个操作的结果作为源对象，并以同样的变换参数变换后得到的。
以下再对图2-16（右）所示的“变换”对话框中的部分功能进行介绍。
1．比例
该选项用于将选取的对象，相对于指定参考点成比例地缩放尺寸。选取的对象在参考点处不移动。选中该选项后，在系统打开的点构造器中选择一个参考点后，系统会打开如图2-18所示的“比例”选项，提供了两种选择。
（1）比例：该文本框用于设置均匀缩放，变换过程如图2-19所示。

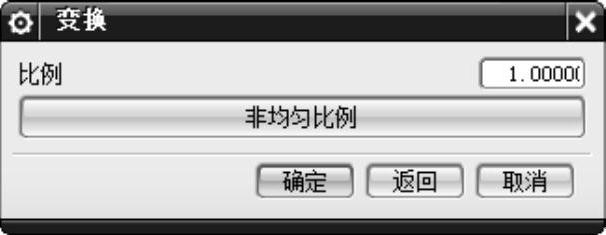

图2-18 “比例”选项
图2-19 均匀比例变换
（2）非均匀比例：选中该选项后，在打开的如图2-20所示的对话框中设置“XC-比例”“YC-比例”和“ZC-比例”方向上的缩放比例，变换过程如图2-21所示。
2.通过一直线镜像
该选项用于将选取的对象，相对于指定的参考直线做镜像。即在参考线的另一侧建立源对象的一个镜像。
选中该选项后，系统会打开如图2-22所示的对话框，提供了3种选择。
（1）两点：用于指定两点，两点的连线即为参考线。
（2）现有的直线：选择一条已有的直线（或实体边缘线）作为参考线。

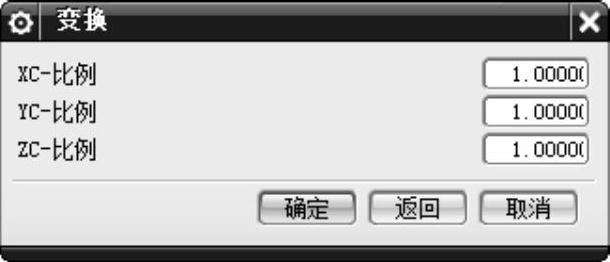

图2-20 非均匀比例

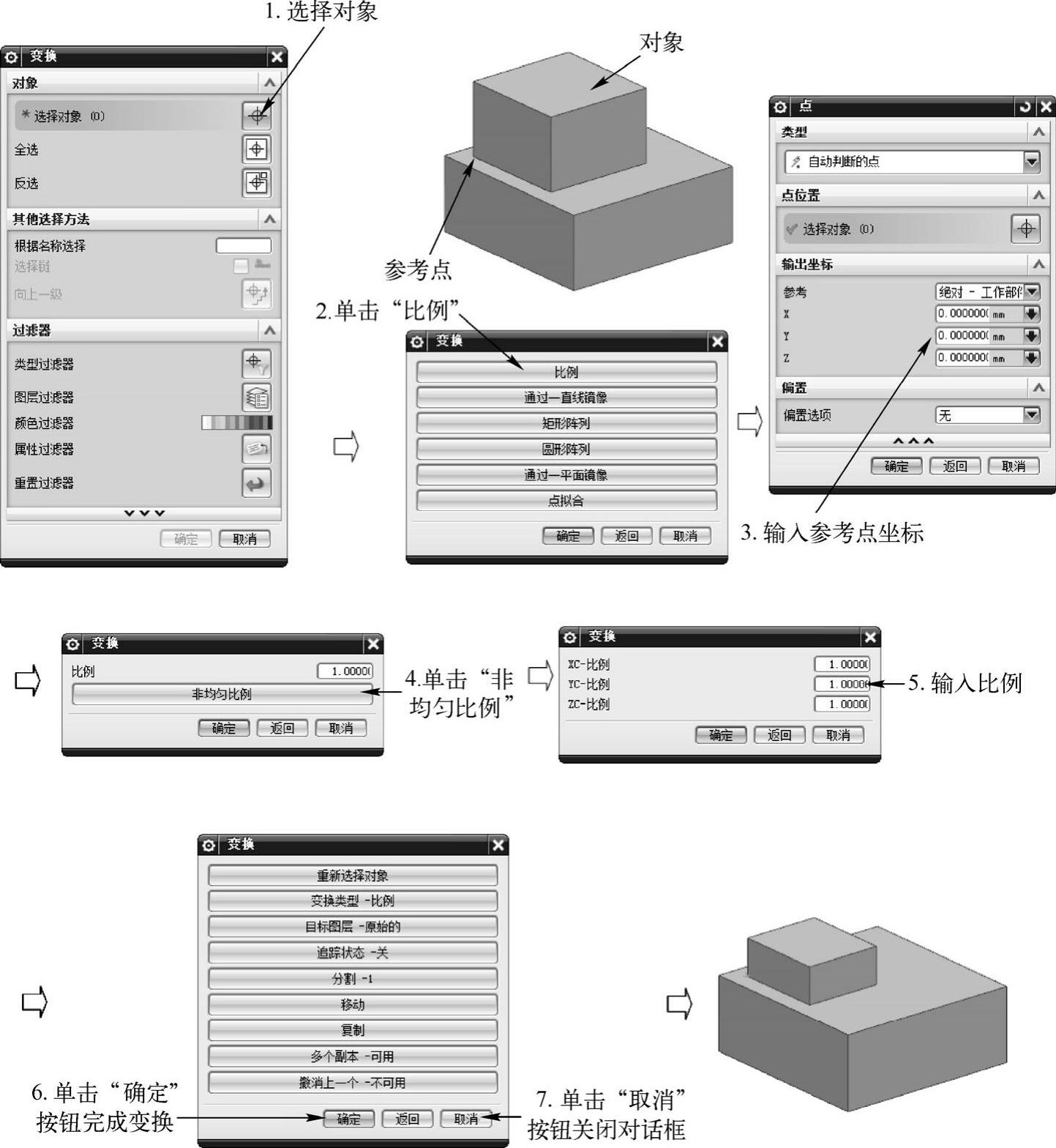

图2-21 非均匀比例变换

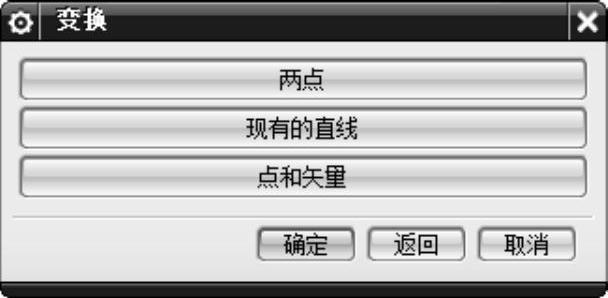

图2-22 “通过一直线镜像”选项
(3)点和矢量：该选项用点构造器指定一点，然后在矢量构造器中指定一个矢量，通过指定点的矢量即作为参考直线。
3．矩形阵列
该选项用于将选取的对象，从指定的阵列原点开始，沿坐标系XC和YC方向（或指定的方位）建立一个等间距的矩形阵列。系统先将源对象从指定的参考点移动或复制到目标点（阵列原点），然后沿XC、YC方向建立阵列。变换过程如图2-23所示。

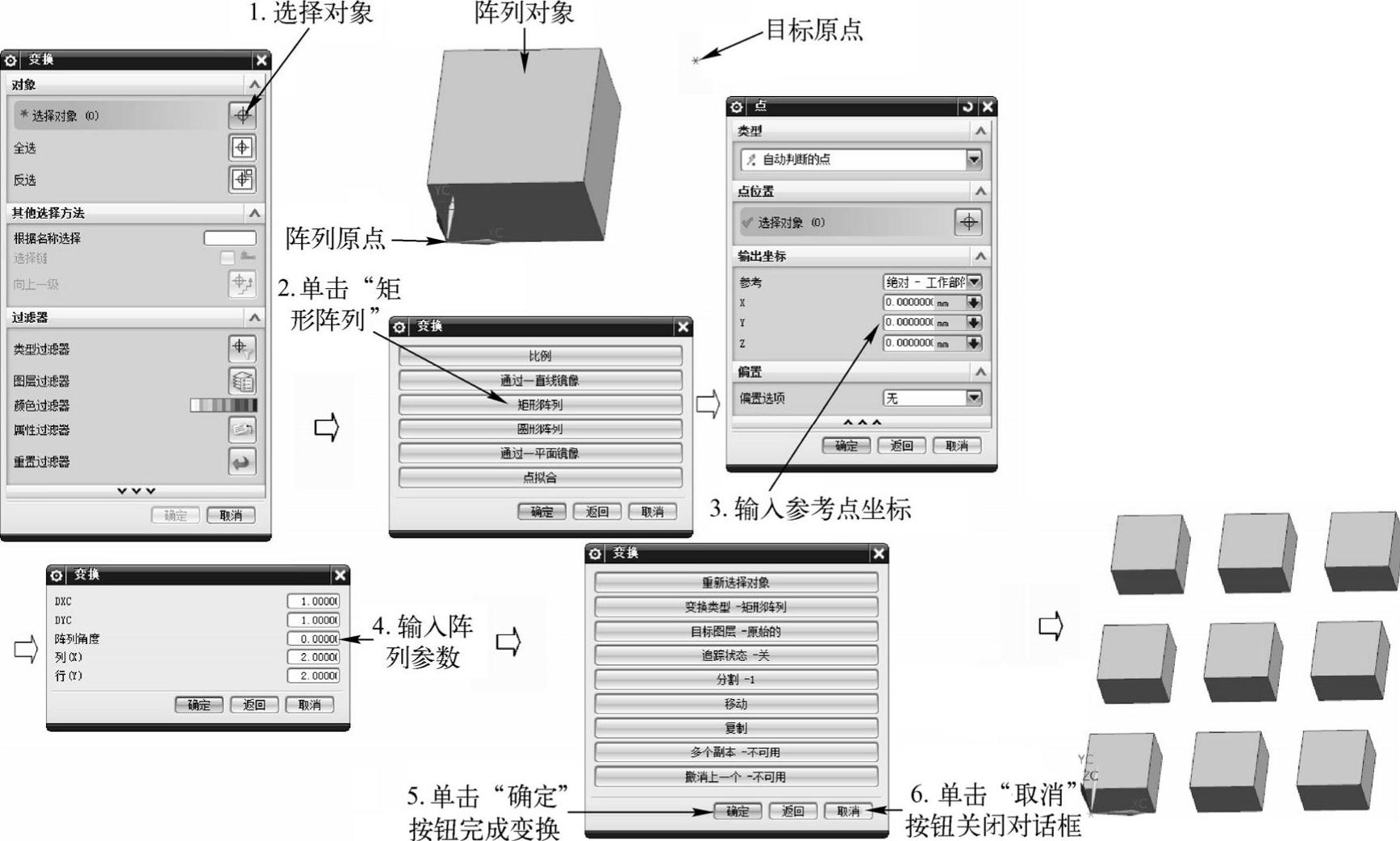

图2-23 “矩形阵列”变换
选中该选项后，系统会打开如图2-24所示的对话框，以下就该对话框中的部分选项进行
介绍。
（1）DXC：该选项表示XC方向间距。
（2）DYC：该选项表示YC方向间距。
（3）阵列角度：指定阵列角度。
（4）列：指定阵列列数。
（5）行：指定阵列行数。
4.圆形阵列

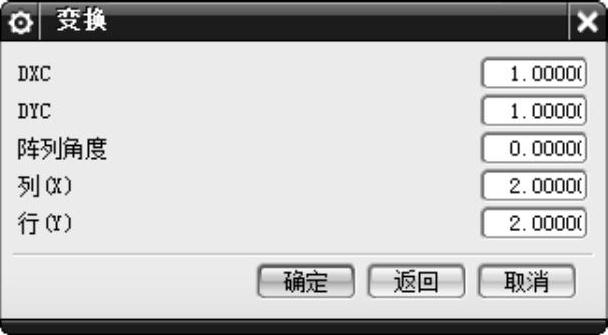

图2-24 “矩形阵列”选项
该选项用于将选取的对象，从指定的阵列原点开始，绕目标点（阵列中心）建立一个等角间距的圆形阵列。变换过程如图2-25所示。
选中该选项后，系统会打开如图2-26所示的对话框，以下就该对话框中的部分选项进行介绍。
（1）半径：用于设置环形阵列的半径值，该值也等于目标对象上的参考点到目标点之间的距离。

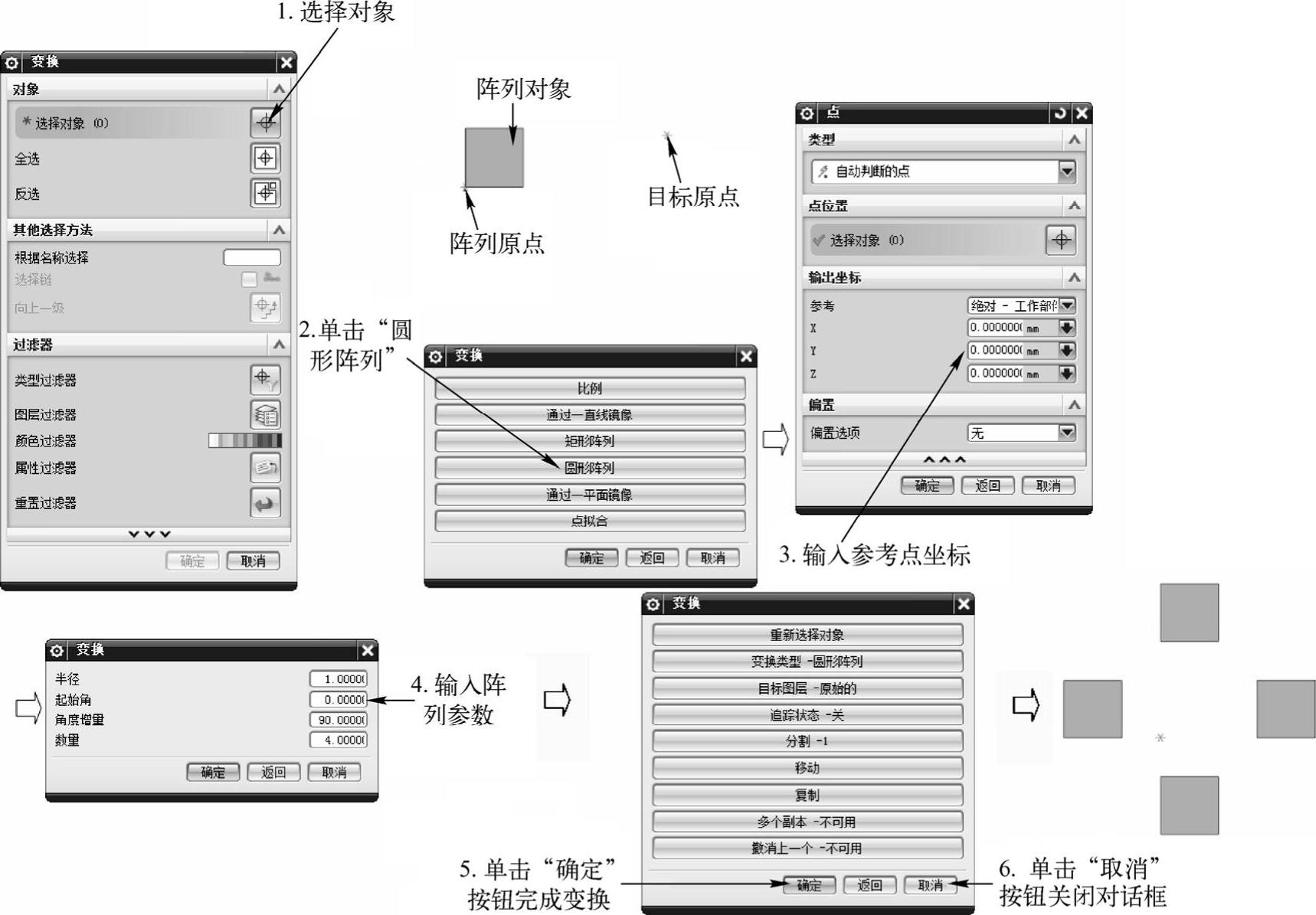

图2-25 “圆形阵列”变换
（2）起始角：定位环形阵列的起始角（与XC正向平行时该值为零）。
5.通过一平面镜像
该选项用于将选取的对象，相对于指定参考平面做镜像。即在参考平面的另一侧建立源对象的一个镜像。选中该选项后，系统打开如图2-27所示的“平面”对话框，用于选择或创建一个参考平面，之后选取源对象完成镜像操作。变换过程如图2-28所示。

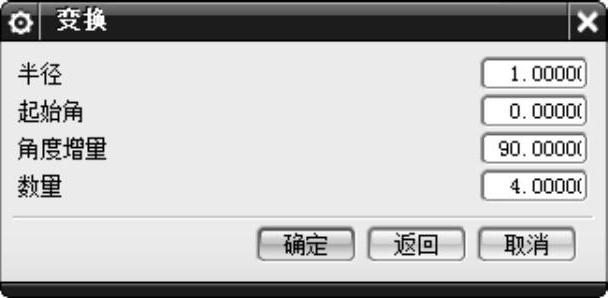

图2-26 “圆形阵列”选项

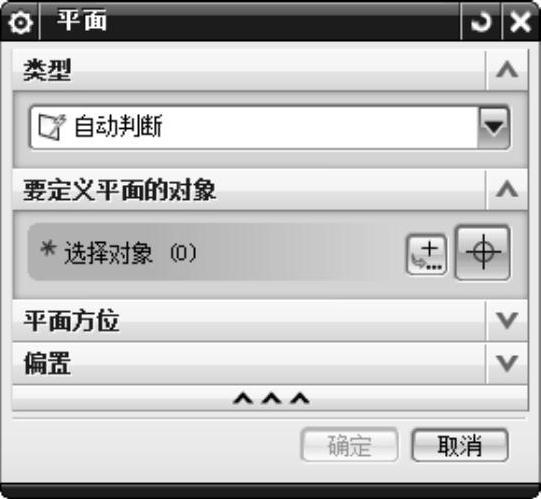

图2-27 “通过一平面镜像”选项
6.点拟合
该选项用于将选取的对象，从指定的参考点集缩放、重定位或修剪到目标点集上。选中该选项后，系统打开如图2-29所示的对话框。

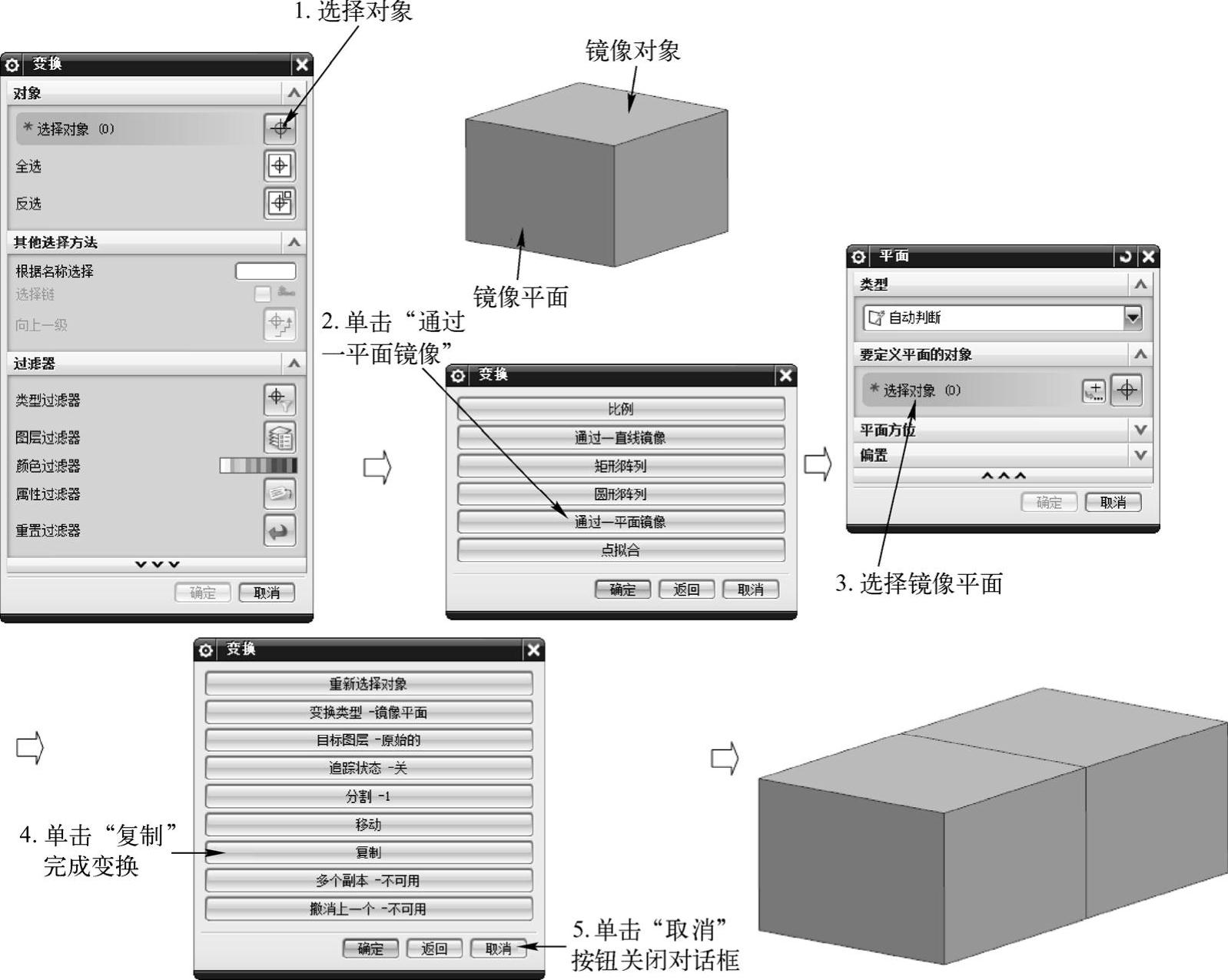

图2-28 “通过一平面镜像”变换

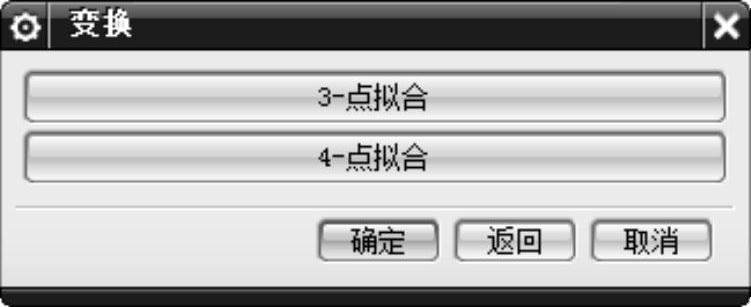

图2-29 “点拟合”选项
其中有两个选项，介绍如下。
（1）3-点拟合：允许用户通过3个参考点和3个目标点来缩放和重定位对象。
（2）4-点拟合：允许用户通过4个参考点和4个目标点来缩放和重定位对象。
