创建轮廓弯边特征

16.创建轮廓弯边特征

(1)依次单击“应用模块”选项卡→“设计”组→“钣金”图标978-7-111-48312-0-Chapter11-184.jpg,进入钣金环境。

(2)选择“菜单”→“插入”→“折弯”→“轮廓弯边”命令,或者依次单击“主页”选项卡→“折弯”组→“轮廓弯边”图标978-7-111-48312-0-Chapter11-185.jpg,打开如图11-119所示的“轮廓弯边”对话框。

(3)设置“类型”为“基本”,单击“绘制截面”按钮978-7-111-48312-0-Chapter11-186.jpg,打开如图11-120所示的“创建草图”对话框。

(4)选择草图绘制路径,如图11-121所示。在“弧长百分比”文本框中输入“50”,单击“确定”按钮,进入草图绘制环境。

(5)绘制如图11-122所示的草图,依次单击“主页”选项卡→“草图”组→“完成”图标978-7-111-48312-0-Chapter11-187.jpg,草图绘制完毕,返回如图11-120所示对话框。

(6)设置“宽度选项”为“对称”,“宽度”为“355”,单击“确定”按钮,创建轮廓弯边特征2,如图11-123所示。

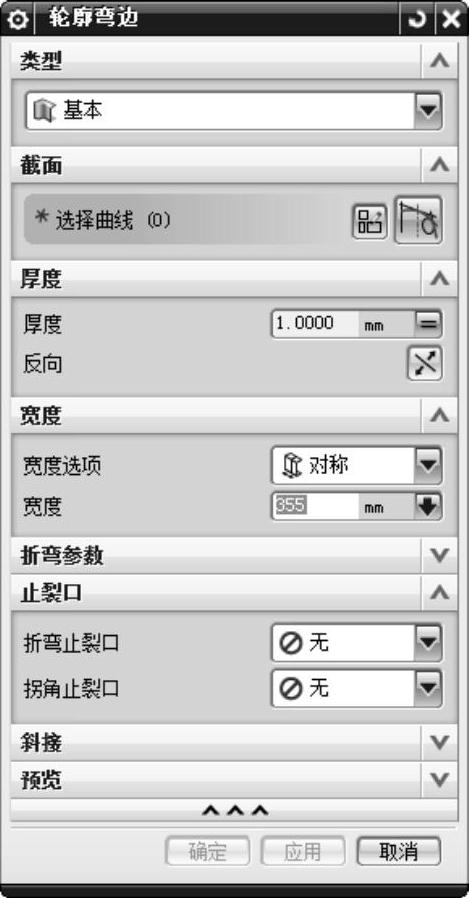

图11-119 “轮廓弯边”对话框

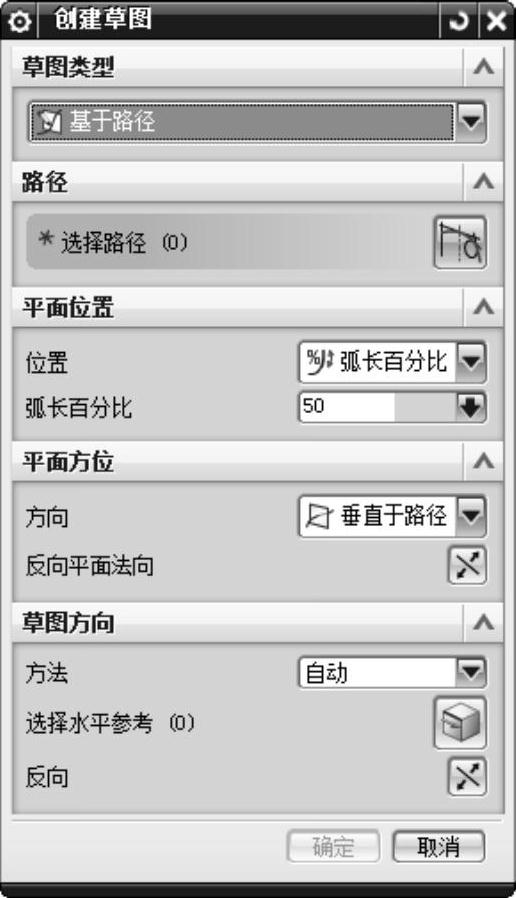

图11-120 “创建草图”对话框
