13.6.1  主模型尺寸编辑

13.6.1 主模型尺寸编辑

主模型和运动仿真模型之间具有关联性，当用户对主模型进行修改时，会直接影响运动仿真模型。但用户对运动仿真模型进行修改不能直接影响到主模型，须进行输出表达式操作才能达到编辑主模型的目的。

（1）选择“菜单”→“编辑”→“主模型尺寸”命令，或依次单击“主页”选项卡→“设置”组→“主模型尺寸”图标，打开如图13-42所示的“编辑尺寸”对话框。

（2）在“编辑尺寸”对话框的列表框中选择需要编辑的特征，在“特征表达式”选项组中选择“描述”单选按钮，如图13-2所示。

（3）选择要编辑的特征，在如图13-42所示对话框下部的文本框中输入新值。

（4）单击“用于何处”按钮，弹出如图13-43所示的“信息”窗口。

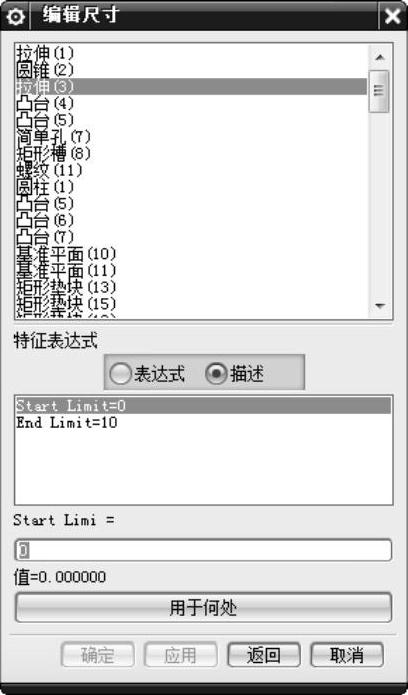

图13-42 “编辑尺寸”对话框

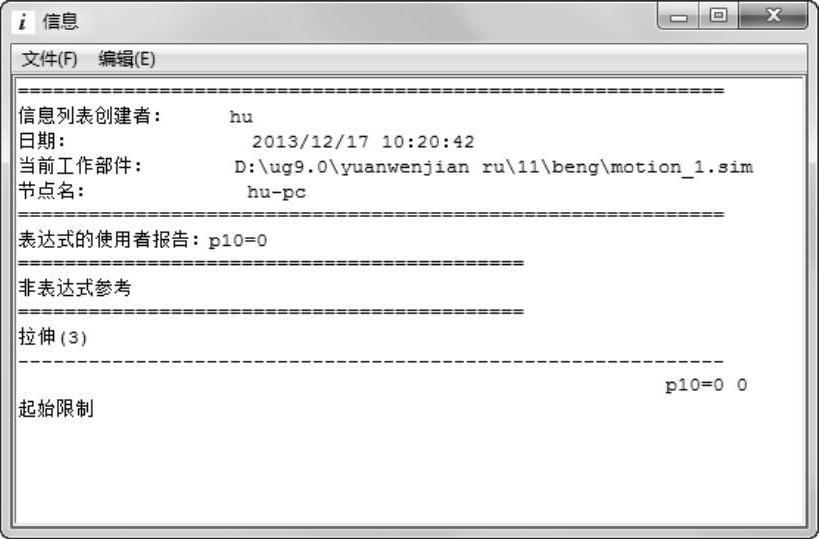

图13-43 “信息”窗口

（5）按<Enter>键，单击“确定”按钮，完成对模型尺寸的编辑操作。

如图13-42所示，“编辑尺寸”对话框上部的列表框中列出了模型包含的各项特征。中间部分通过尺寸描述特征，有两种表达方式：一是通过表达式，分别给出特征名称、尺寸代号和尺寸大小；二是通过描述，直接给出尺寸形式和大小，后者更直观，而前者内容比较详细。
