进入高级仿真界面

（1）依次单击“应用模块”选项卡→“仿真”组→“高级”图标，进入高级仿真界面。

（2）单击左侧的“仿真导航器”，进入仿真导航器界面并选中模型名称，单击右键，在打开的快捷菜单中选择“新建FEM和仿真”命令，如图14-60所示。打开“新建FEM和仿真”对话框，如图14-61所示。接受系统各选项，单击“确定”按钮，打开如图14-62所示的“解算方案”对话框。采用默认设置，单击“确定”按钮。

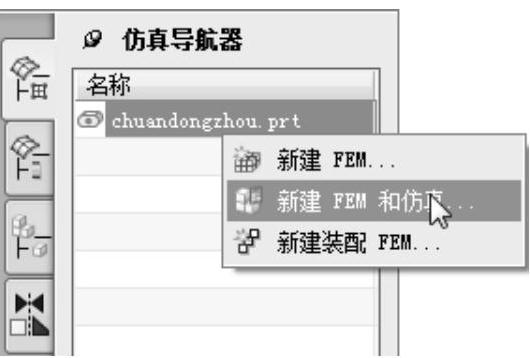

图14-60 快捷菜单

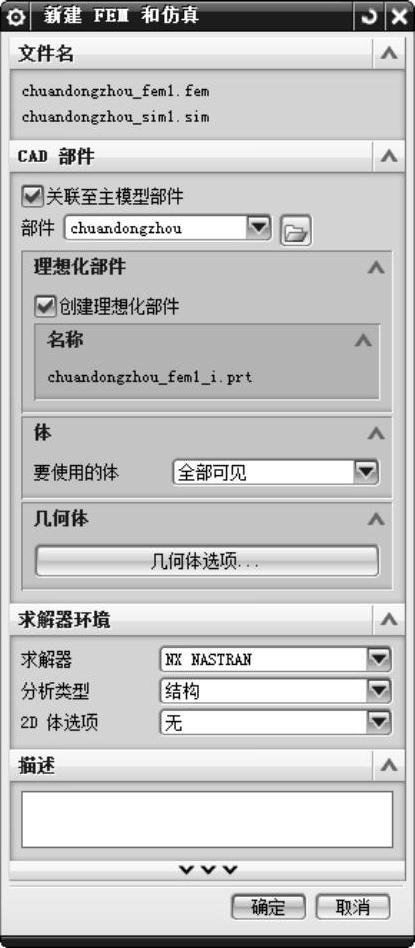

图14-61 “新建FEM和仿真”对话框

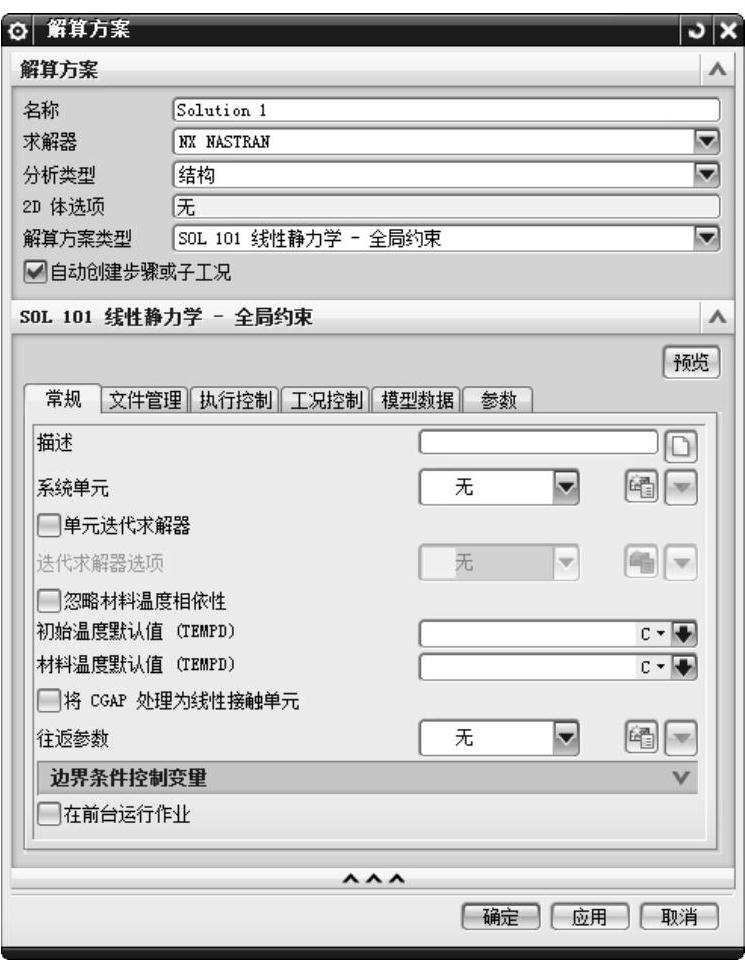

图14-62 “解算方案”对话框

（3）单击左侧的“仿真导航器”，进入仿真导航器中的仿真文件视图下选中chuandongzhou_fem1节点，单击右键，在打开的快捷菜单中选择“设为显示部件”命令，如图14-63所示，进入编辑有限元模型界面。
