4.2.7  组合投影

选择“菜单”→“插入”→“派生的曲线”→“组合投影”命令或依次单击“曲线”选项卡→“派生的曲线”组→“派生的曲线”库→“组合投影”图标，系统打开如图4-59所示的“组合投影”对话框。

该选项可组合两条已有曲线的投影，生成一条新的曲线。需要注意的是，这两条曲线投影必须相交。可以指定新曲线是否与输入曲线关联，以及将对输入曲线做哪些处理，如图4-60所示。

图4-59 “组合投影”对话框

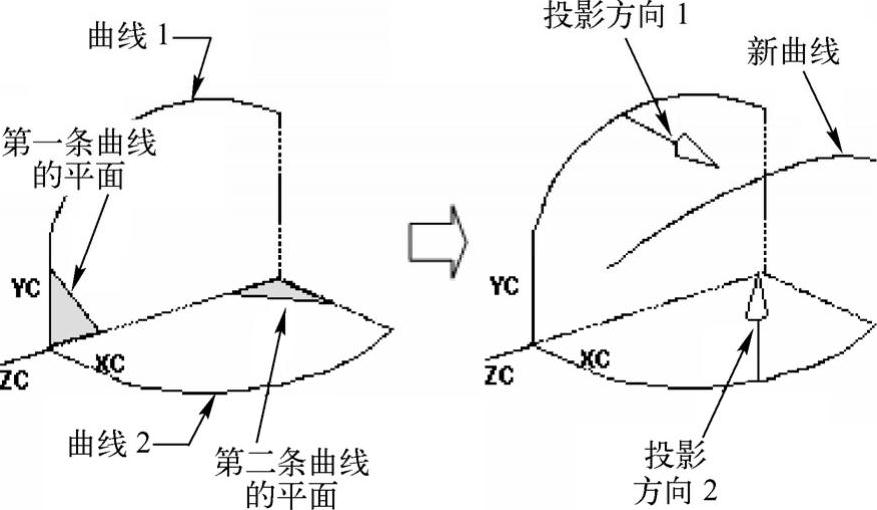

图4-60 “组合投影”示意图

“组合投影”对话框中选项的功能如下。

（1）曲线1：可以选择第一组曲线。可用“过滤器”选项帮助选择曲线。

（2）曲线2：可以选择第二组曲线。默认的投影矢量垂直于该线串。

（3）投影方向1：能够使用投影矢量选项定义第一组曲线的投影矢量。

（4）投影方向2：能够使用投影矢量选项定义第二组曲线的投影矢量。
