2.2.1  坐标系的变换

2.2.1 坐标系的变换

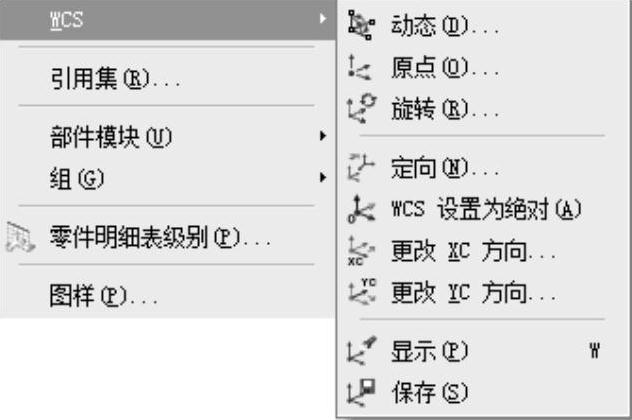

选择“菜单”→“格式”→“WCS”命令，打开如图2-31所示的子菜单。该子菜单用于对坐标系进行变换以产生新的坐标。

（1）动态：该命令能通过步进的方式移动或旋转当前的WCS，用户可以在绘图工作区中移动坐标系到指定位置，也可以设置步进参数使坐标系逐步移动到指定的距离参数，如 图2-32所示。

（2）原点：该命令通过定义当前WCS的原点来移动坐标系的位置，但该命令仅仅移动坐标系的位置，而不会改变坐标轴的方向。

（3）旋转：选择该命令将会打开如图2-33所示的对话框，通过当前的WCS绕其某一坐标轴旋转一定角度来定义一个新的WCS。

图2-31 “WCS”子菜单

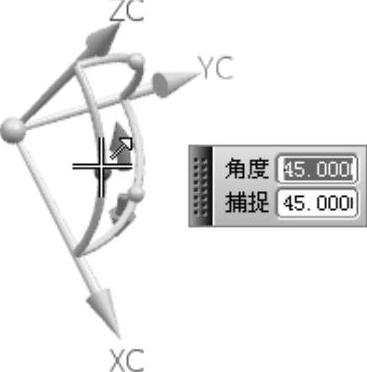

图2-32 “动态移动”示意图

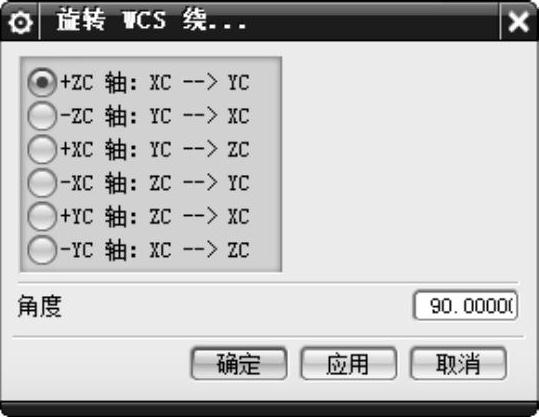

图2-33 “旋转WCS绕”对话框

用户可以通过对话框选择坐标系绕哪个轴旋转，同时指定从一个轴转向另一个轴，在“角度”文本框中输入需要旋转的角度。角度可以为负值。 提示：

可以直接双击坐标系使坐标系激活，处于动态移动状态，用鼠标拖动原点处的方块，可以沿X、Y、Z方向任意移动，也可以绕任意坐标轴旋转。

（4）改变坐标轴方向：选择“菜单”→“格式”→“WCS”→“更改XC方向”命令或选择“菜单”→“格式”→“WCS”→“更改YC方向”命令，系统打开“点”对话框。在该对话框中选择点，系统以原坐标系的原点和该点在XC-YC平面上的投影点的连线方向作为新坐标系的XC方向或YC方向，而原坐标系的ZC轴方向不变。
