12.5.2 编辑截面线

创建旋转剖视图、简单剖视图、半剖视图后，可以通过添加、删除、编辑等操作来修整其剖面。选择“菜单”→“编辑”→“视图”→“截面线”命令，打开如图12-34所示的“截面线”对话框。

以下对其部分功能作介绍。

（1）添加段：该单选按钮可以为剖切线符号指定附加剖切线段。通过该选项可以将简单的剖视图转换成阶梯剖视图，生成阶梯剖视图时还可以指定弯折位置。

（2）删除段：该单选按钮用于在选择的剖切线上删除剖切线段。删除剖切线后，系统会自动更新视图。

（3）移动段：该单选按钮用于移动所选剖切线中的某一段位置。利用移动点位置的方法来编辑剖切线，根据需要将剖切线与模型的其他特征或光标位置关联起来。

（4）移动旋转点：该单选按钮只用于移动旋转剖视图的旋转中心点的位置。

（5）重新定义铰链线：该单选按钮用于重新定义折页线方向，可以利用矢量构造器和反向功能来编辑或指定新的折页线。

（6）重新定义剖切矢量：该单选按钮用于重新定义剖切矢量。

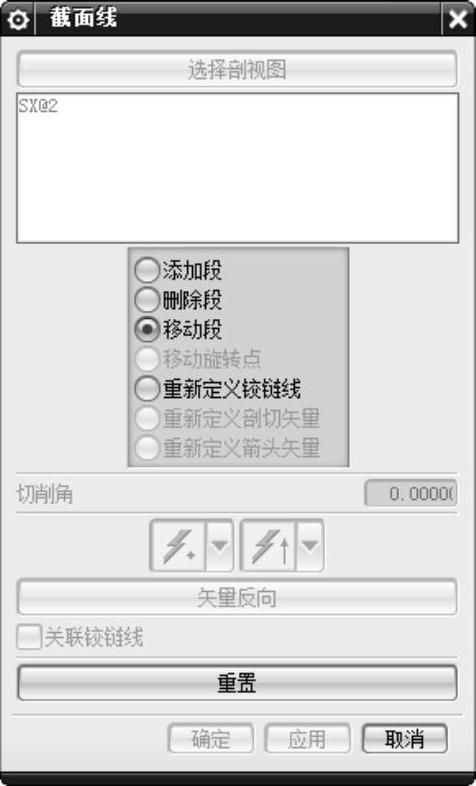

图12-34 “截面线”对话框

（7）重新定义箭头矢量：该单选按钮用于重新定义箭头方向。

（8）切削角：该单选按钮用于为展开剖视图指定一个新的剖切角度。
