13.4.3  齿轮齿条副

齿轮齿条副模拟齿轮与齿条间的啮合运动，在该副中，齿轮相对于齿条做相对移动和相对转动运动。创建齿轮齿条副之前，应先定义一个滑动副和一个旋转副，然后创建齿轮副。

（1）选择“菜单”→“插入”→“传动副”→“齿轮齿条副”命令，或依次单击“主页”选项卡→“传动副”组→“齿轮齿条副”图标，弹出如图13-19所示的“齿轮齿条副”对话框。

（2）选择已创建的滑动副、转动副和接触点。

（3）系统能自动给定比率参数，用户也可以直接设置比率值，然后由系统给出接触点位置。

（4）单击“确定”按钮，如图13-20所示为齿轮齿条副示意图，由一个与机架连接的滑动副和一个与机架连接的具有驱动能力的转动副组成。

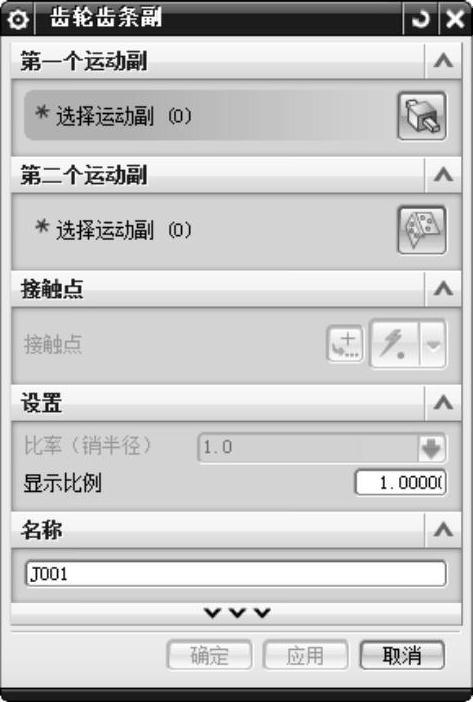

图13-19 “齿轮齿条副”对话框

图13-20 齿轮齿条副

“比率（销半径）”参数等效于齿轮的节圆半径，即齿轮中心到接触点间距离。
