5.4.2  旋转

5.4.2 旋转

选择“菜单”→“插入”→“设计特征”→“旋转”命令或依次单击“主页”选项卡→“特征”组→“设计特征”库→“旋转”图标，打开如图5-46所示的“旋转”对话框，通过绕给定的轴以非零角度旋转截面曲线来生成一个特征。可以从基本横截面开始并生成圆或部分圆的特征，示意图如图5-47所示。

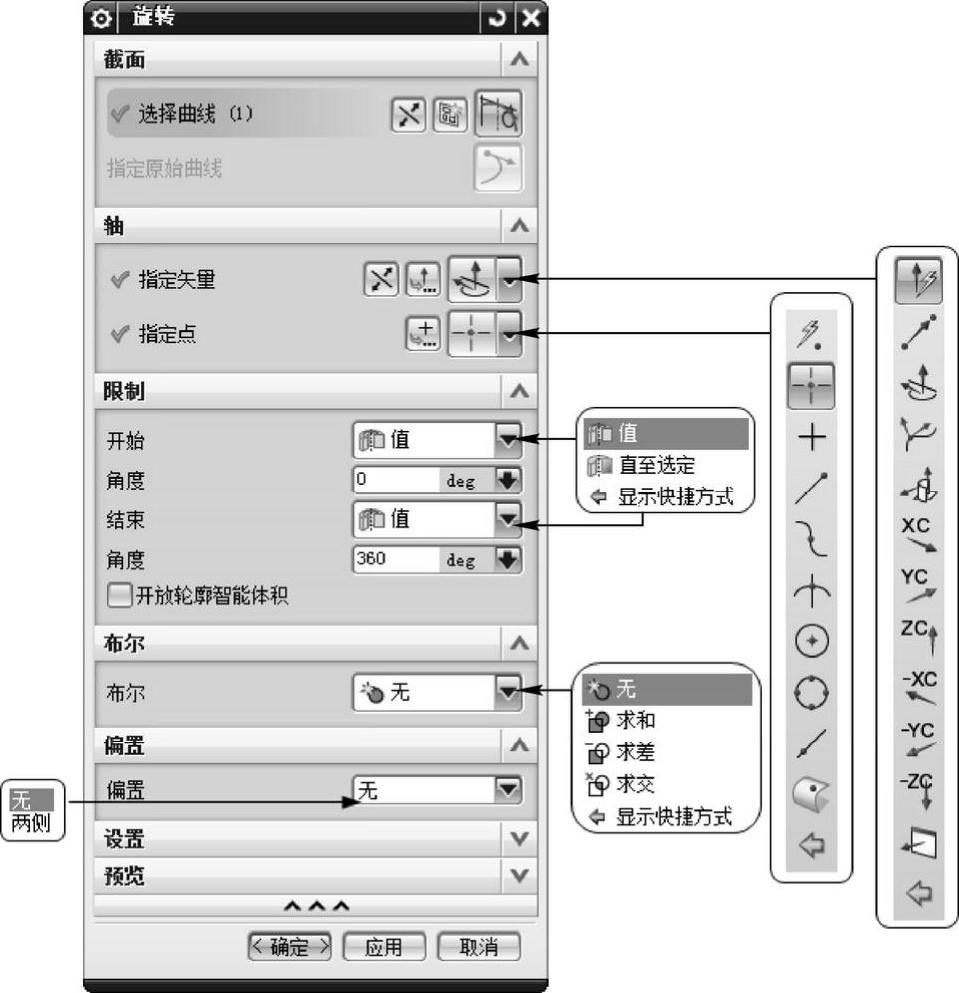

图5-46 “旋转”对话框

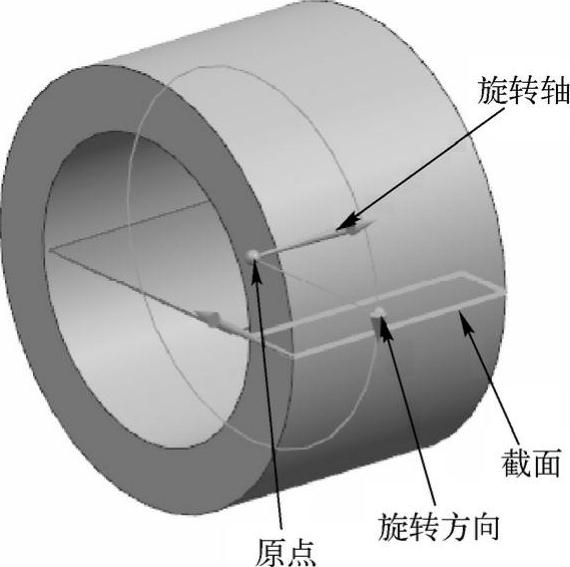

图5-47 “旋转”示意图

“旋转”对话框中部分选项的说明如下。

（1）选择曲线：用于选择旋转的曲线，如果选择的是面，则自动进入草绘模式。

（2）绘制截面：用户可以通过该选项首先绘制回转的轮廓，然后进行回转。

（3）指定矢量：该选项让用户指定旋转轴的矢量方向，也可以通过下拉菜单调出矢量构成选项。

（4）指定点：该选项让用户通过指定旋转轴上的一点，来确定旋转轴的具体位置。

（5）反向：与拉伸中的方向选项类似，其默认方向是生成实体的法线方向。

（6）开始/结束：让用户指定旋转的角度。其下有2个选项。

●值：指定旋转的开始/结束角度。总数量不能超过360°。结束角度大于起始角旋转方向为正方向，否则为反方向，如图5-48a所示。

●直至选定：该选项让用户把截面集合体旋转到目标实体上的选定面或基准平面，如 图5-48b所示。

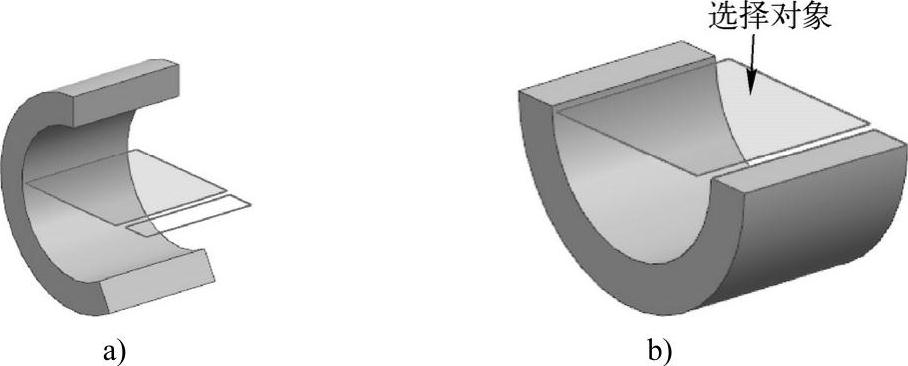

图5-48 极限

a）值 b）直至选定

（7）布尔：该下拉列表框用于指定生成的几何体与其他对象的布尔运算，包括无、求交、求和和求差几种方式。配合起始点位置的选取，可以实现多种拉伸效果。

（8）偏置：该下拉列表框让用户指定偏置形式，分为无和两侧两种。

●无：直接以截面曲线生成旋转特征，如图5-49a所示。

●两侧：指在截面曲线两侧生成旋转特征，以结束值和起始值之差作为实体的厚度，如图5-49b所示。

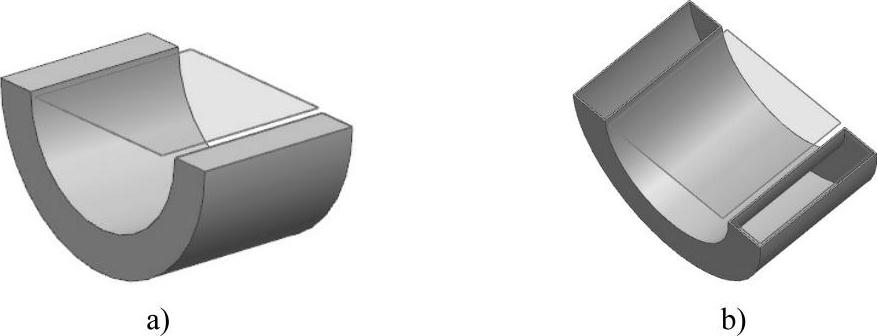

图5-49 偏置

a）无 b）两侧
