14.7.7  表面接触

表面接触网格常用于装配模型间各零件装配面的网格划分。

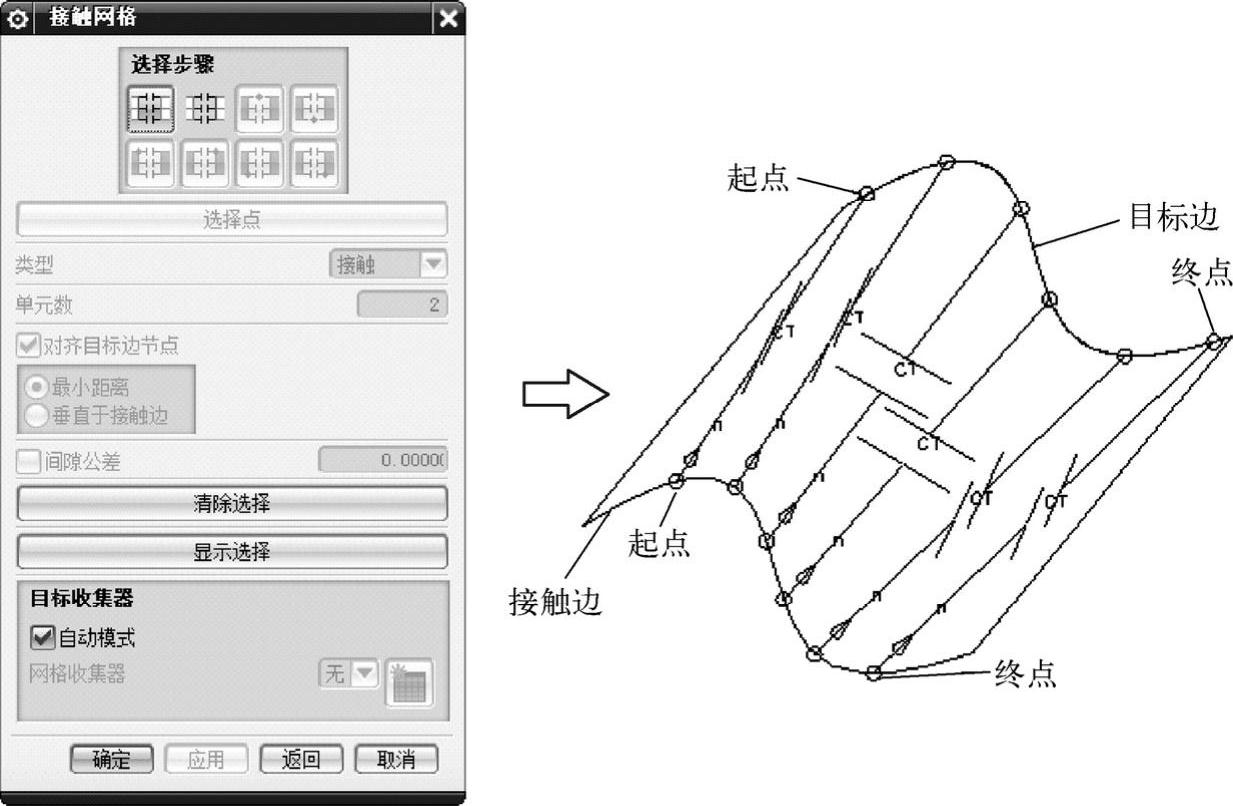

图14-28 生成接触单元

选择“菜单”→“插入”→“网格”→“曲面接触网格”命令，或依次单击“主页”选项卡→“连接”组→“更多”库→“表面接触”图标，打开如图14-29所示的“曲面接触网格”对话框。

“曲面接触网格”对话框中部分选项的功能如下。

（1）选择步骤：在生成曲面接触网格时，用户可以通过“选择步骤”选项组中的按钮选择操作对象。

（2）自动创建接触对：选中该复选框时，由系统根据用户设置的捕捉距离，自动判断各接触面是否进行曲面接触操作。不选中该复选框时，“选择步骤”选项组被激活。“侧面反向”按钮用于转化源面和目标面的关系。

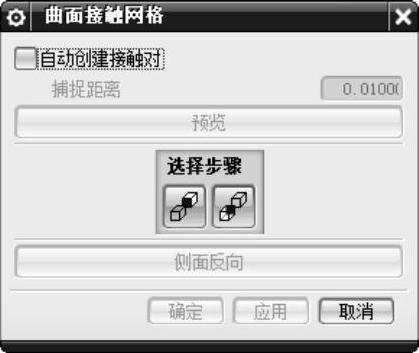

图14-29 “曲面接触网格”对话框
