8.2.2  角度

选择“菜单”→“分析”→“测量角度”命令，或依次单击“分析”选项卡→“测量”组→“测量角度”图标，打开“测量角度”对话框，如图8-10所示。用户可以在绘图工作区中选择几何对象后，系统计算两个对象之间的角度，如两条曲线之间、两个平面之间、直线和平面之间的角度，包括两个选择对象的相应矢量在工作平面上的投影矢量间的夹角和两个矢量在三维空间中的实际角度。

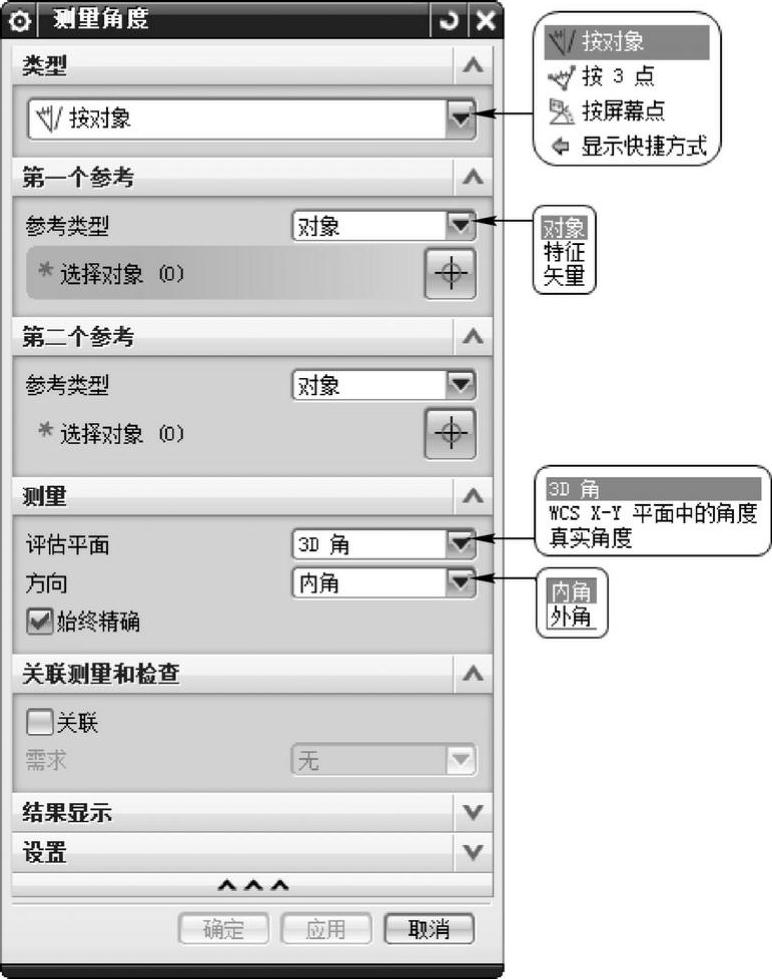

图8-10 “测量角度”对话框

当两个选择对象均为曲线时，若两者相交，则系统会确定两者的交点并计算两曲线的切向矢量在交点处的夹角；否则，系统会确定两者相距最近的点，并计算这两点在各自所处曲线上的切向矢量间的夹角。切向矢量的方向取决于曲线的选择点与两曲线相距最近点的相对方位，其方向为由曲线相距最近点指向选择点的一方。

当选择对象均为平面时，计算结果是两平面的法向矢量间的最小夹角。“测量角度”对话框中部分选项的功能如下。

（1）类型：用于选择测量方法，包括“按对象”“按3点”和“按屏幕点”。

（2）参考类型：用于设置选择对象的方法，包括“对象”“特征”和“矢量”。

（3）评估平面：用于选择测量角度，包括“3D角”“WCS X-Y平面中的角度”和“真实角度”。

（4）方向：用于选择测量类型，有外角和内角两种类型。
