9.云图

（1）单击后处理导航器，在打开的后处理导航器中选择“已导入的结果”，单击右键，选择“导入结果”命令，如图14-78所示，系统打开“导入结果”对话框，如图14-79所示。在用户硬盘中选择结果文件，单击“确定”按钮，系统激活后处理工具。

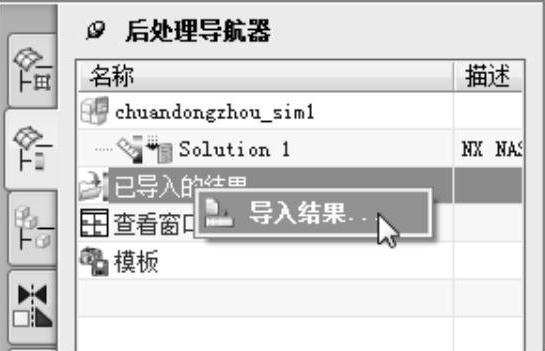

图14-78 快捷菜单

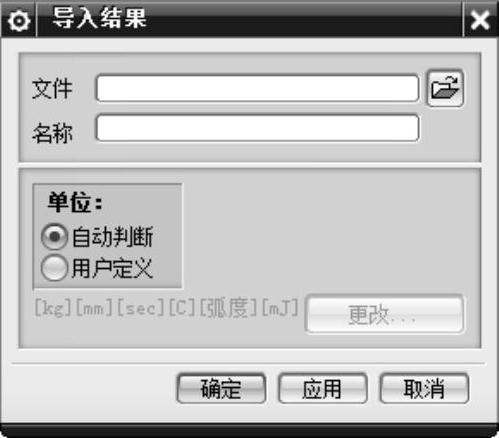

图14-79 “导入结果”对话框

（2）在右侧后处理导航器的“已导入结果”选项中，选择“应力-单元的”节点，选择“Von Mises”并单击右键，在打开的快捷菜单中选择“绘图”命令，如图14-80所示。云图显示有限元模型的应力情况，如图14-81所示。

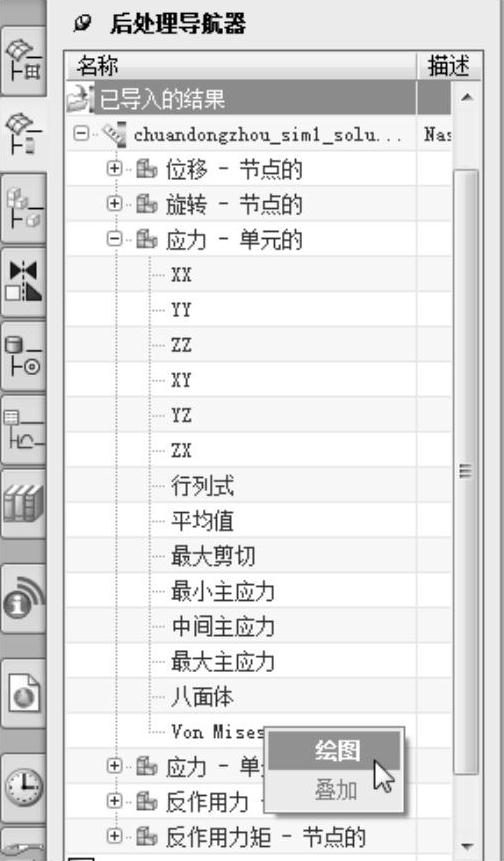

图14-80 快捷菜单

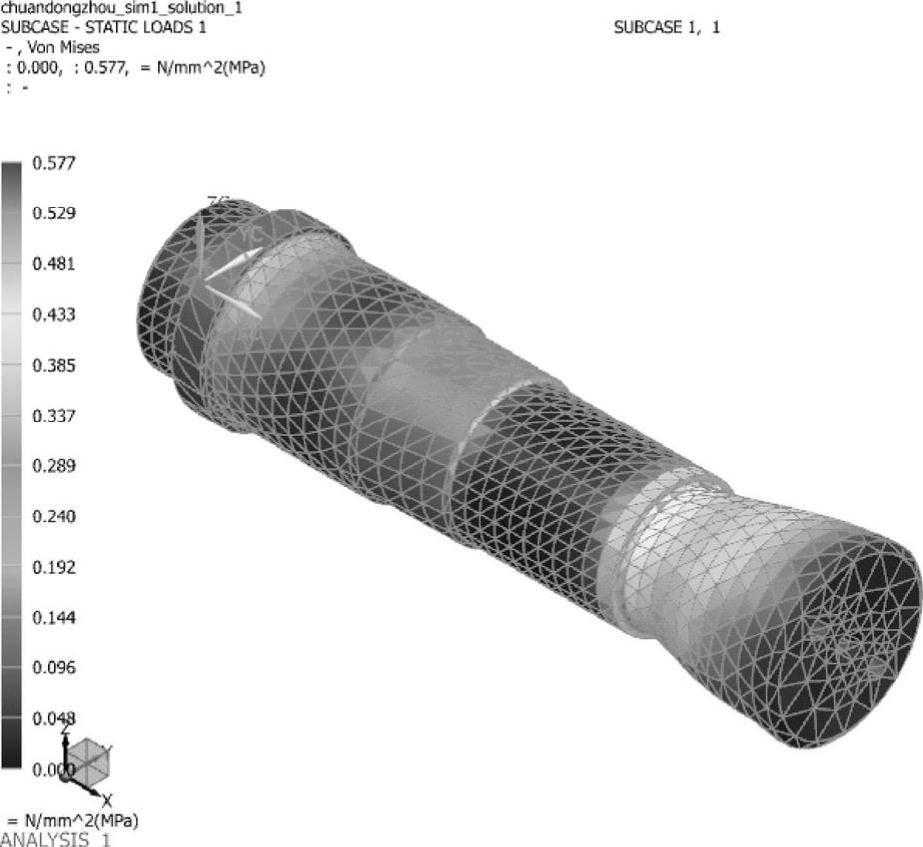

图14-81 应力云图

（3）在右侧后处理导航器的“已导入的结果”选项中，双击“位移-节点的”选项，云图显示有限元模型的位移情况，如图14-82所示。
