7.1.3  镜像特征

选择“菜单”→“插入”→“关联复制”→“镜像特征”命令，或者依次单击“主页”选项卡→“特征”组→“更多”库→“关联复制”库→“镜像特征”图标，打开如图7-9所示的“镜像特征”对话框，通过基准平面或平面镜像选定特征的方法来生成对称的模型，镜像特征可以在体内镜像特征，示意图如图7-10所示。

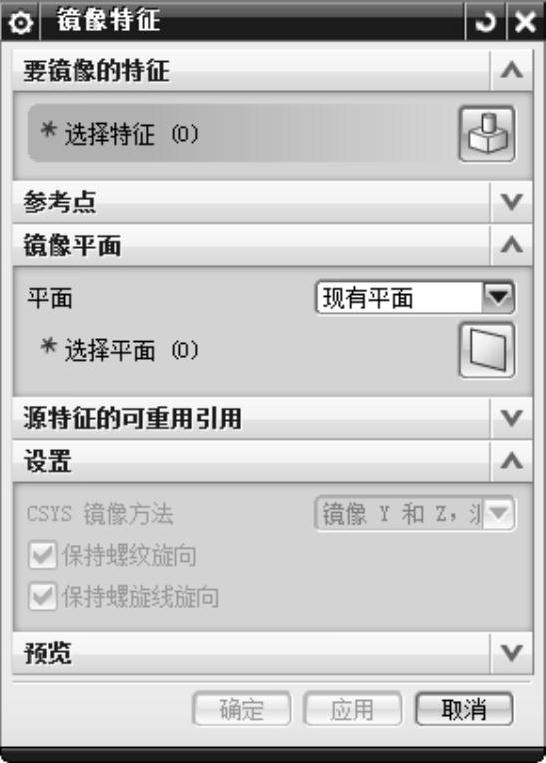

图7-9 “镜像特征”对话框

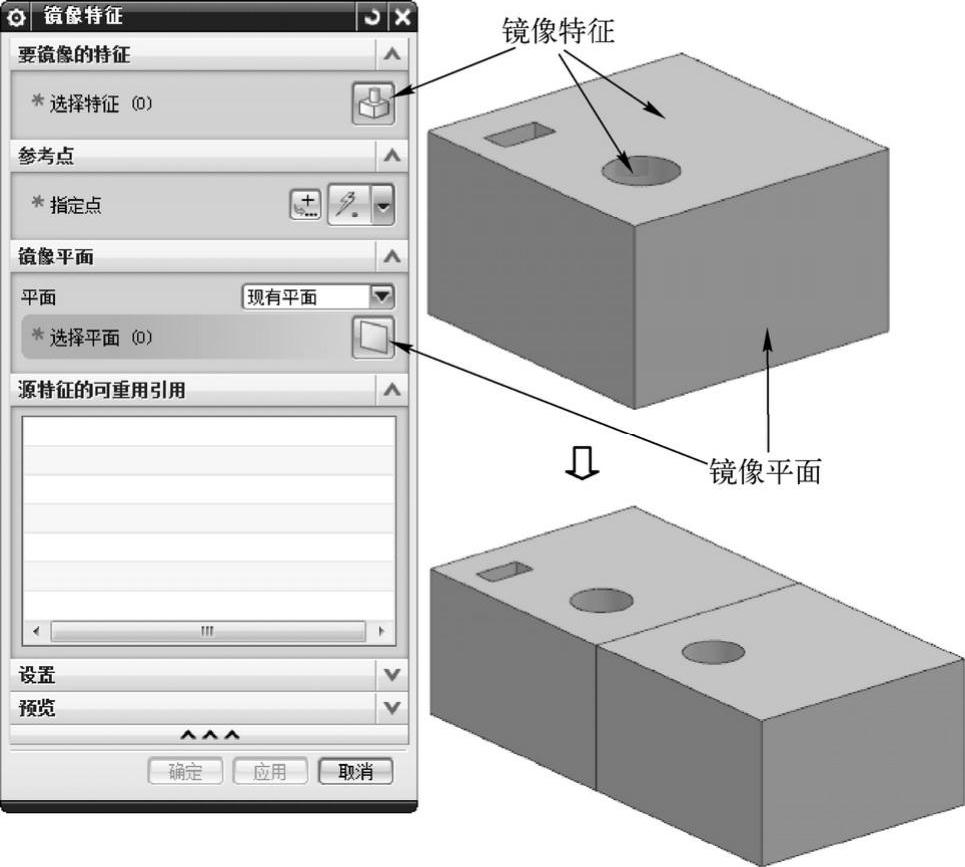

图7-10 “镜像特征”示意图

“镜像特征”对话框中部分选项的功能如下。

（1）要镜像的特征：用于选择想要进行镜像的部件中的特征。指定需要镜像的特征后，它在列表中高亮显示。

（2）源特征的可重用引用：用于指定镜像特征是否应该使用一个或多个源特征的父引用。

（3）镜像平面：用于指定镜像选定特征所用的平面或基准平面。
