7.2.2 编辑位置

选择“菜单”→“编辑”→“特征”→“编辑位置”命令，另外也可以在左侧资源工具条的“部件导航器”相应对象上右击，在弹出的快捷菜单中选择“编辑位置”命令（如图7-56所示），打开如图7-57所示的“编辑位置”对话框。该选项允许通过编辑特征的定位尺寸来移动特征。用户可以编辑尺寸值、添加尺寸或删除尺寸。

“编辑位置”对话框中部分选项的功能如下。

（1）添加尺寸：用它可以给特征增加定位尺寸。

（2）编辑尺寸值：允许通过改变选中的定位尺寸的特征值，来移动特征。

（3）删除尺寸：用它可以从特征中删除选中的定位尺寸。

需要注意的是：增加定位尺寸时，当前编辑对象的尺寸不能依赖于创建时间晚于它的特征体。例如，在图7-58中，特征按其生成的顺序编号。定位特征#2，不能使用任何来自特征#3的物体做标注尺寸几何体。

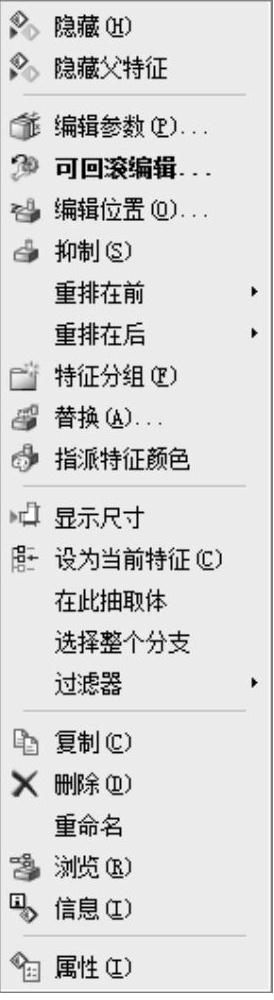

图7-56 在快捷菜单中选择“编辑位置”命令

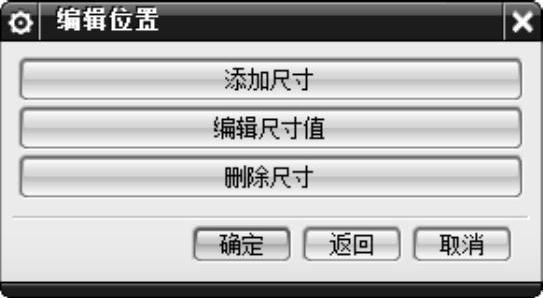

图7-57 “编辑位置”对话框

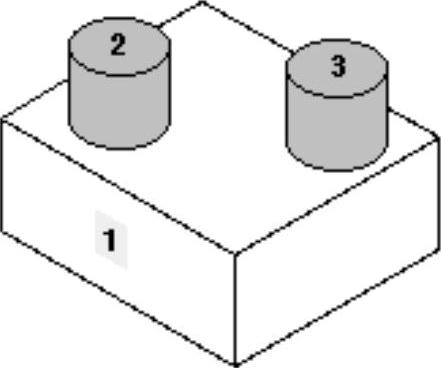

图7-58 特征顺序示意图
