6.2.6 拔模
选择“菜单”→“插入”→“细节特征”→“拔模”命令或依次单击“主页”选项卡→“特征”组→“拔模”图标
、，打开如图6-102所示的“拔模”对话框。该选项让用户相对于指定矢量和可选的参考点将拔模应用于面或边。
“拔模”对话框中部分选项的功能如下。
(1)从平面或曲面：该选项能将选中的面倾斜，如图6-103所示。

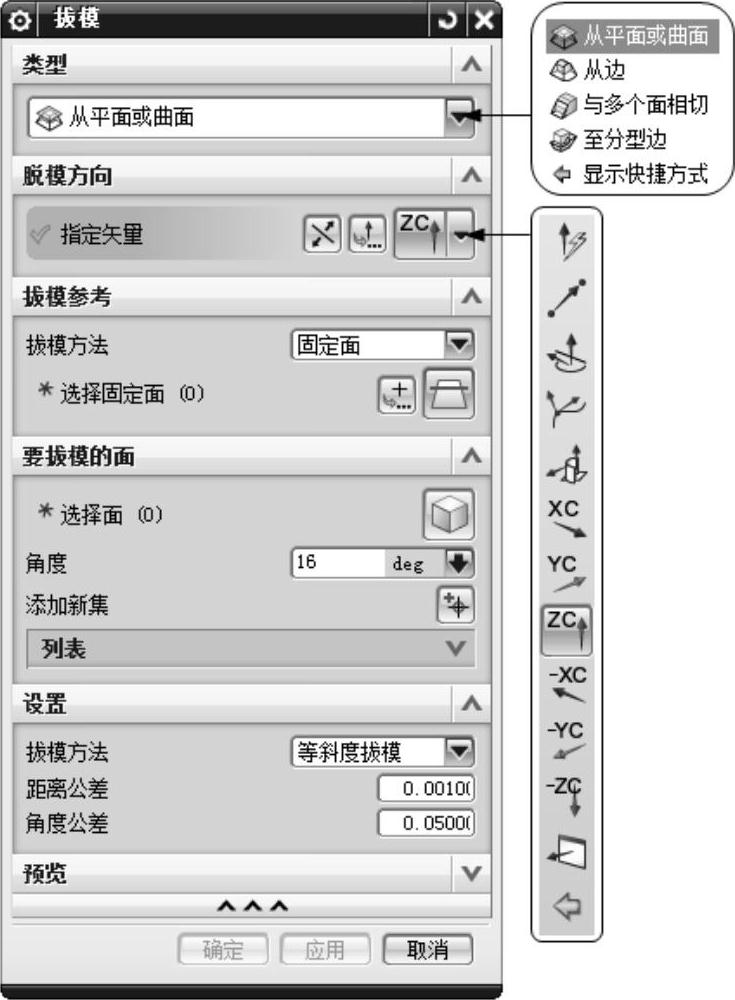

图6-102 “拔模”对话框

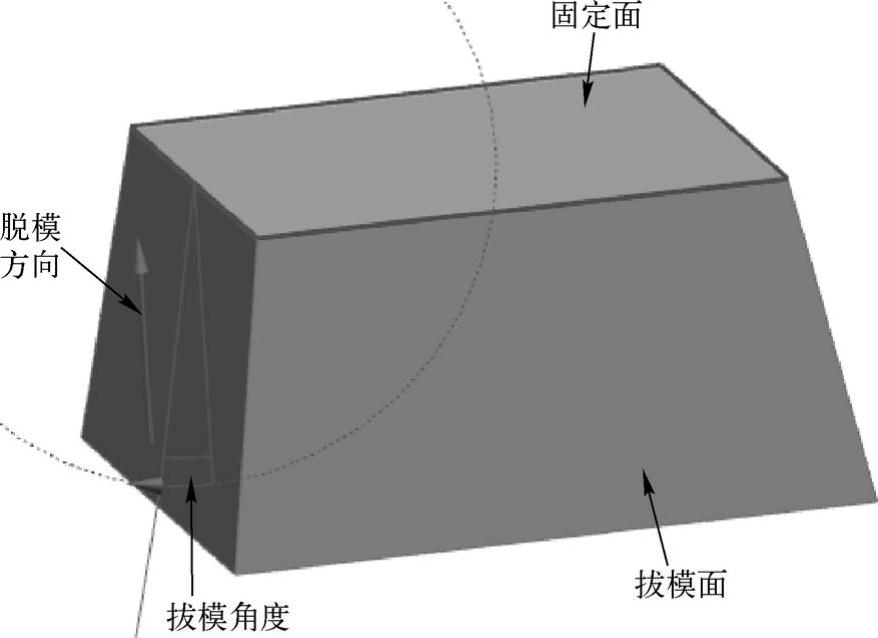

图6-103 “从平面或曲面”拔模示意图
●脱模方向：定义拔模方向矢量。
●拔模参考-拔模方法：当选择“固定面”时，通过不改变的平面定义拔模。
●要拔模的面：选择拔模操作所涉及的各个面。
●角度：定义拔模的角度。
●距离公差：更改拔模操作的“距离公差”。默认值从建模预设置中取得。
●角度公差：更改拔模操作的“角度公差”。默认值从建模预设置中取得。
注意：
若，用同样的固定面和方向矢量来拔模内部面和外部面，则内部面拔模和外部面拔模是相反的。
（2）从边：能沿一组选中的边，按指定的角度拔模。该选项能沿选中的一组边按指定的角度和参考点拔模，对话框如图6-104所示，示意图如图6-105所示。
如果选择的边是平滑的，则将被拔模的面是在拔模方向矢量所指一侧的面。
（3）与多个面相切：能以给定的拔模角拔模，开模方向与所选面相切。该选项按指定的拔模角进行拔模，拔模与选中的面相切，对话框如图6-106所示。用此角度来决定用作参考对象的等斜度曲线。然后就在离开方向矢量的一侧生成拔模面，示意图如图6-107所示。
该拔模类型对于模铸件和浇注件特别有用，可以弥补任何可能的拔模不足。

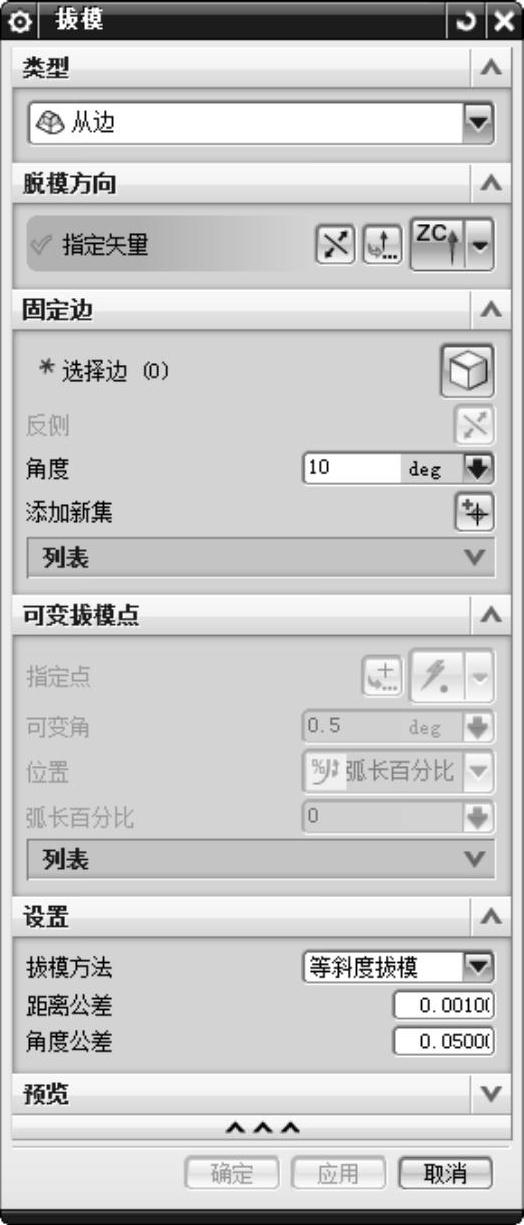

图6-104 “从边”类型

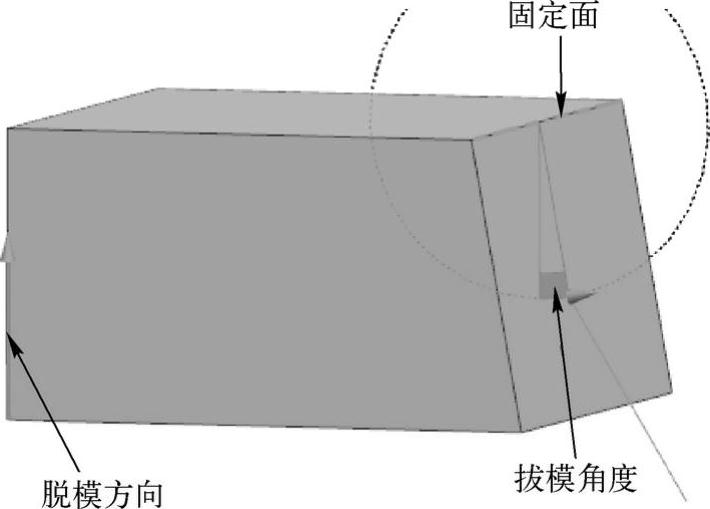

图6-105 “从边”拔模示意图
图6-106 “与多个面相切”类型

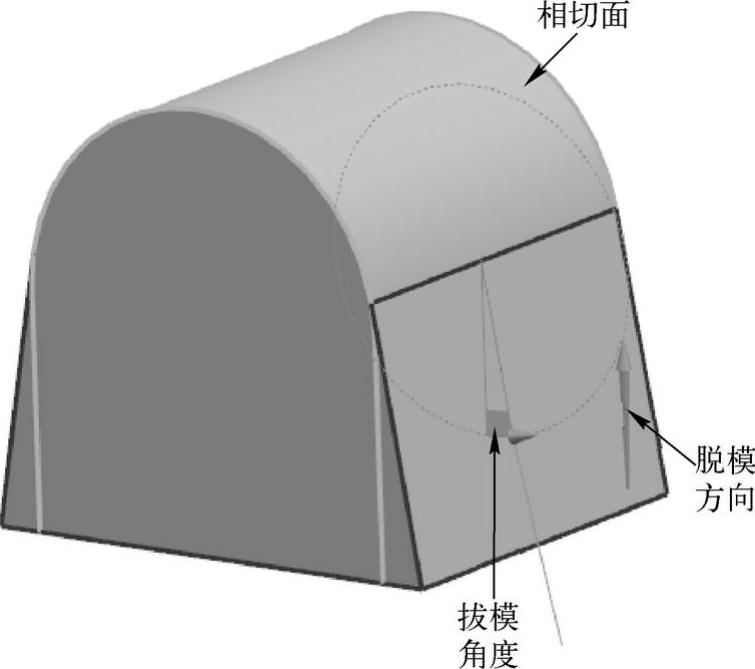

图6-107 “与多个面相切”拔模示意图
（4）至分型边：能沿一组选中的边，用指定的多个角度和一个参考点拔模，对话框如 图6-108所示。该选项能沿选中的一组边用指定的角度和一个固定面生成拔模。分隔线拔模生成垂直于参考方向和边的扫掠面，如图6-109所示。在这种类型的拔模中，虽然改变了面，但不改变分隔线。当处理模铸塑料部件时，这是一个常用的操作。

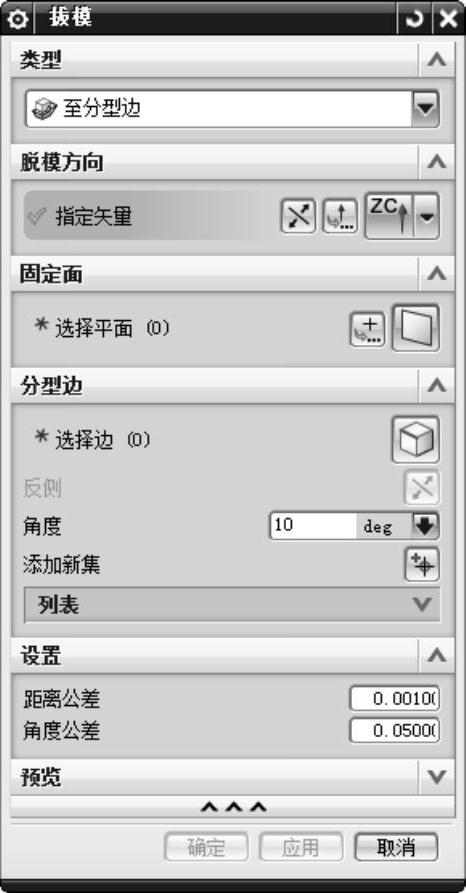

图6-108 “至分型边”类型
图6-109 “至分型边”拔模示意图
