9.2.5  修剪曲面

9.2.5 修剪曲面

选择“菜单”→“插入”→“修剪”→“修剪片体”命令,或依次单击“主页”选项卡→“特征”组→“更多”库→“修剪”库→“修剪片体”图标978-7-111-48312-0-Chapter09-114.jpg,系统会打开如图9-89所示的“修剪片体”对话框。该选项用于生成相关的修剪片体,示意图如图9-90所示。

“修剪片体”对话框中部分选项的功能如下。

(1)目标:选择目标曲面体。

(2)边界对象:选择修剪的工具对象,该对象可以是面、边、曲线和基准平面。

允许目标边作为工具对象:帮助将目标片体的边作为修剪对象过滤掉。

(3)投影方向:可以定义要作标记的曲面/边的投影方向。可以在“垂直于面”“垂直于曲线平面”和“沿矢量”间选择。


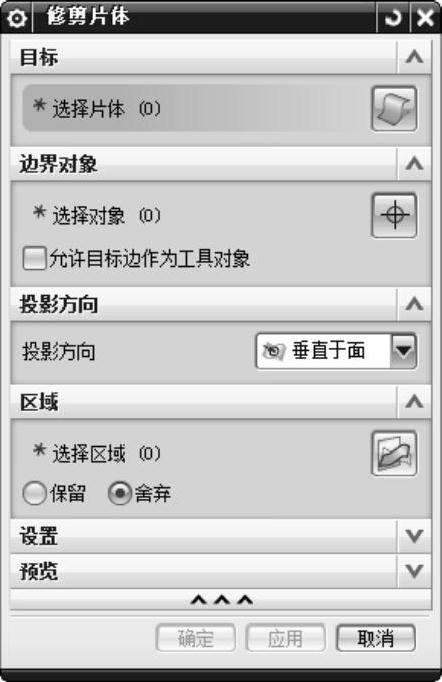

图9-89 “修剪的片体”对话框

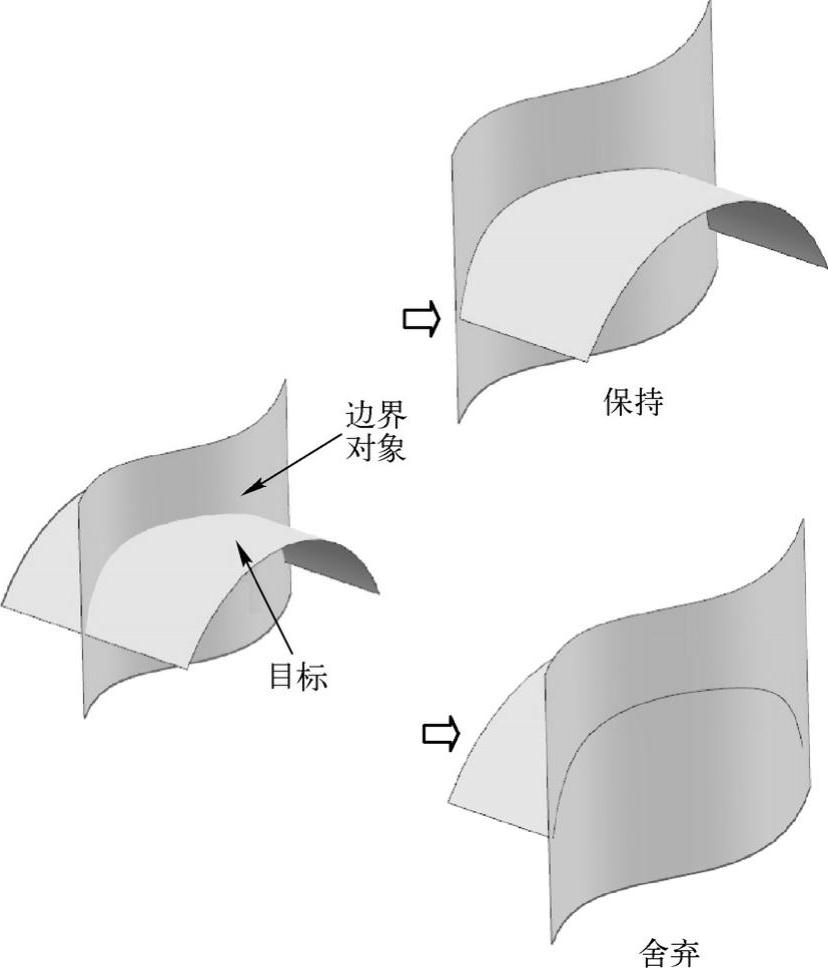

图9-90 修剪片体示意图

(4)区域:可以定义在修剪曲面时选定的区域是保留还是舍弃。在选定目标曲面体、投影方式和修剪对象后,可以选择目前选择的区域是“保留”或“舍弃”。

每个选择用来定义保留或舍弃区域的点在空间中固定。如果移动目标曲面体,则点不移动。为防止意外的结果,如果移动为“修剪边界”选择步骤选定的曲面或对象,则应该重新定义区域。
