13.10.2 生成图表

生成图表，当用户通过前面的动画或铰链运动对模型进行仿真分析后，用户还可以采用生成图表方式输出机构的分析结果。

选择“菜单”→“分析”→“运动”→“图标”命令，或依次单击“分析”选项卡→“分析”组→“仿真”库→“作图”图标，打开如图13-52所示的“图表”对话框。

“图表”对话框中部分选项的功能如下。

（1）运动模型：显示机构中的运动副和力类对象等名称，用户从中选择分析对象。

●请求：通过下拉列表为生成图表的y轴选择参数，下拉列表中包括“位移”“速度”“加速度”和“力”。

●分量：由于y轴参数都是矢量，用户可以通过下拉列表为图表y轴参数设置值。在下拉列表中，“幅值”和“角度幅值”表示参数是各分量的合成量，x，y，z和欧拉角度1、欧拉角度2、欧拉角度3分别表示所选参数沿坐标轴的三个水平分量或转动分量。

●相对：表示以机构作用设置参考对象。

●绝对：表示以绝对坐标系设置参考对象。

（2）轴定义：当在运动对象中选择用户分析对象后，在“y轴定义”中单击按钮，则在定义曲线中出现分析对象，若要删除，则在定义曲线中选中该分析对象，单击按钮。当单击按钮时，弹出“信息”窗口，显示所选分析对象的相关信息，如图13-53所示。

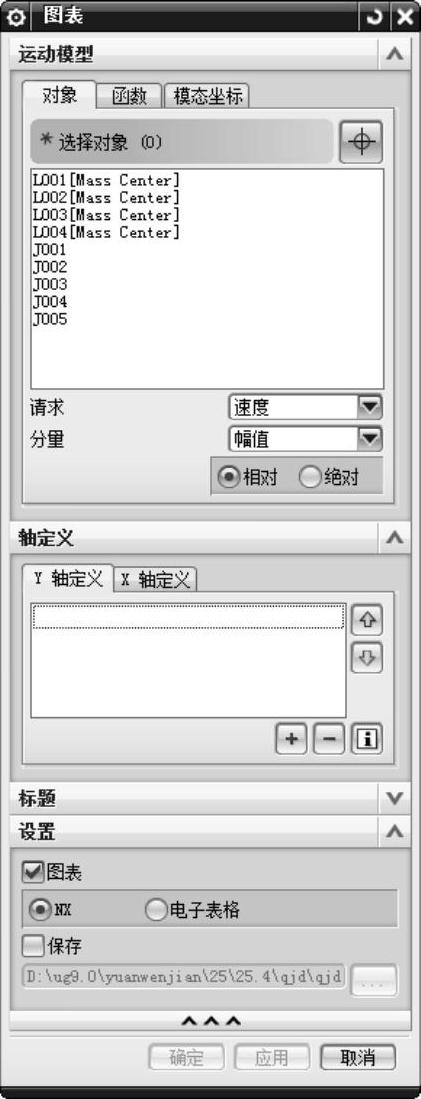

图13-52 “图表”对话框

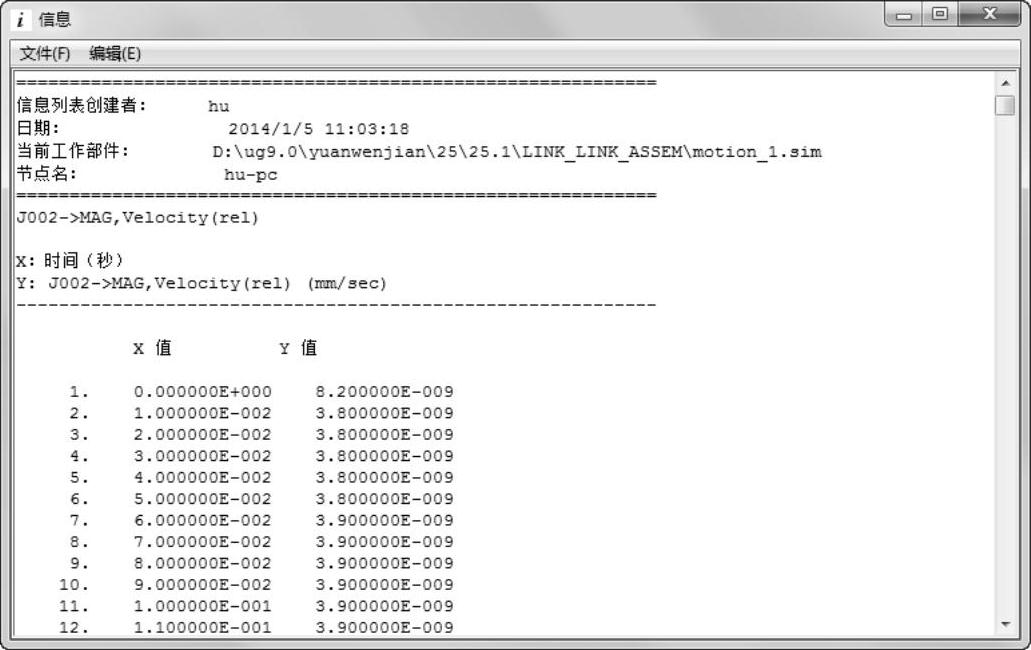

图13-53 “信息”窗口

（3）设置：系统提供两种图表，一种是NX格式的，另一种是Excel电子表格，用户可以根据自身要求选取。
