14.9.7  单元旋转

单元旋转操作对面或线单元绕某一矢量旋转一定角度，在原面或线单元和旋转到达新的位置的面或线单元之间形成新的三维或二维单元。

（1）选择“菜单”→“插入”→“单元”→“旋转”命令，或依次单击“节点和单元”选项卡→“单元”组→“旋转”图标，打开如图14-41所示的“单元旋转”对话框。

（2）选择“单元面”类型，选择屏幕中任意一个二维单元，在“副本数”选项中输入需要创建的拉伸单元数量；指定矢量，选择圆弧中心点为回转轴位置点。

（3）在“角度”卷展栏中选择“每个副本”单选按钮，并输入角度值。

（4）单击“确定”按钮，完成单元拉伸操作，如图14-42所示。

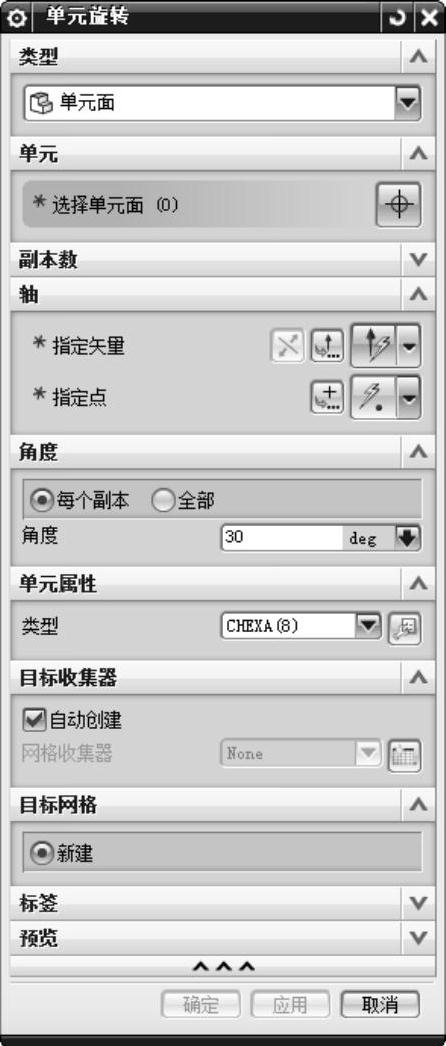

图14-41 “单元旋转”对话框

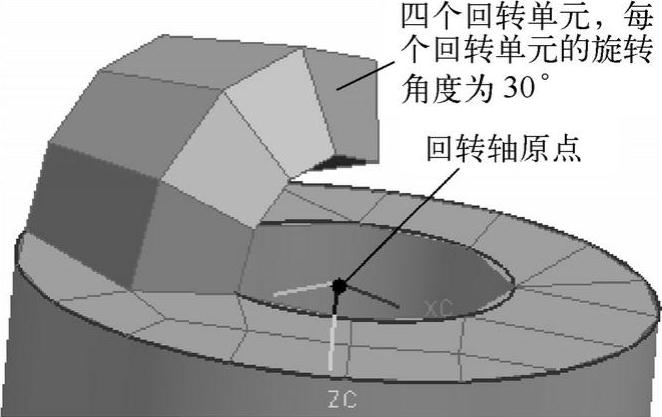

图14-42 回转单元
